[实用新型]精品 G01R29/08

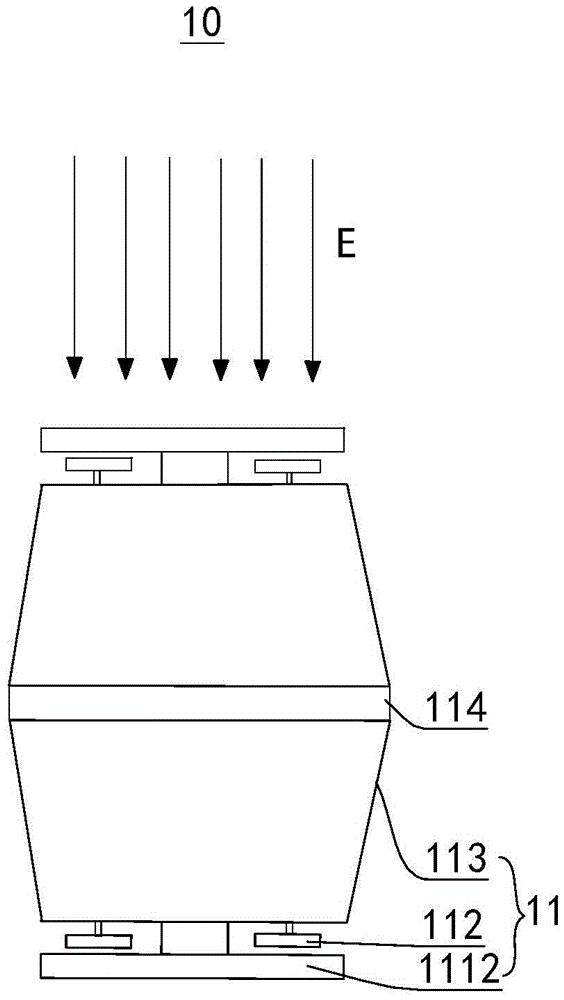

本实用新型涉及电磁场测量领域，涉及一种电场测量组件以及电场测量装置，其中电场测量组件，其包括：两个电场探头，每个电场探头均设置有激发组件、感应元件、处理器、壳体，处理器设置在壳体内，感应元件电连接于处理器，两个电场探头的壳体通过导电体相对地连接在一起。激发组件被配置为使感应元件产生交变电流，处理器被配置为计算直流合成电场。两个电场探头彼此相对的设置方式能够使得在计算直流合成电场时，抵消掉壳体上的电荷产生的电场的影响，从而仅需基于每个电场探头所计算出的电场值便能够计算出较为准确的直流合成电场的值，最终实现减小测量空间直流合成电场强度时的测量误差的目的。
[实用新型]精品 G01R35/00

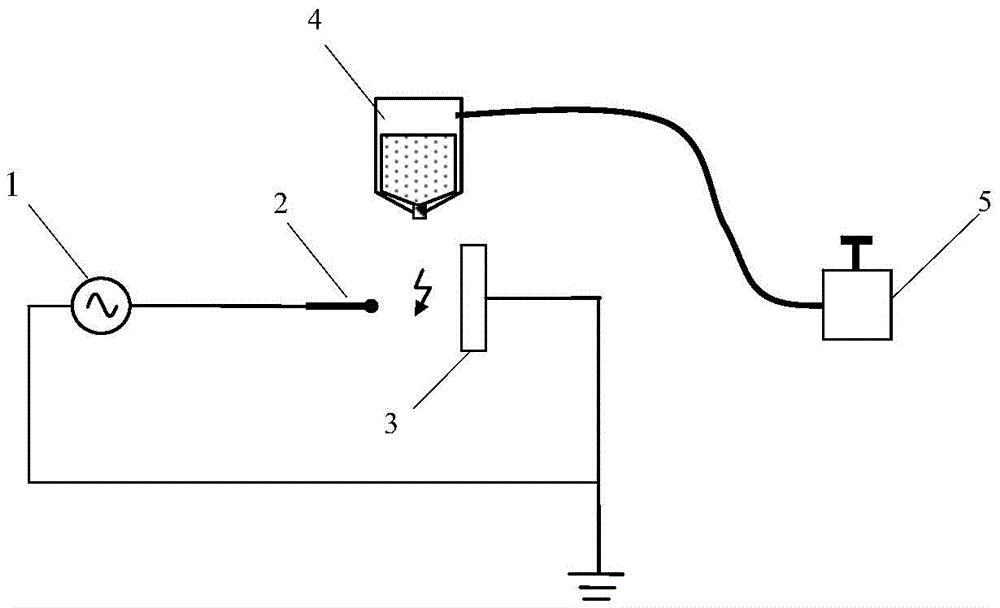

本实用新型公开了一种间歇性接地故障模拟装置，该装置包括电源、放电器、电极板和喷射器；其中，所述电源分别与所述放电器、所述电极板连接，且所述电源接地；所述放电器与所述电极板相对布置；所述喷射器内装有液体或固体颗粒，且所述喷射器的喷射口朝向所述放电器与所述电极板之间的位置。本实用新型可以方便地模拟配电网间歇性故障，装置简单且易操作。
[实用新型]精品 G01R31/26

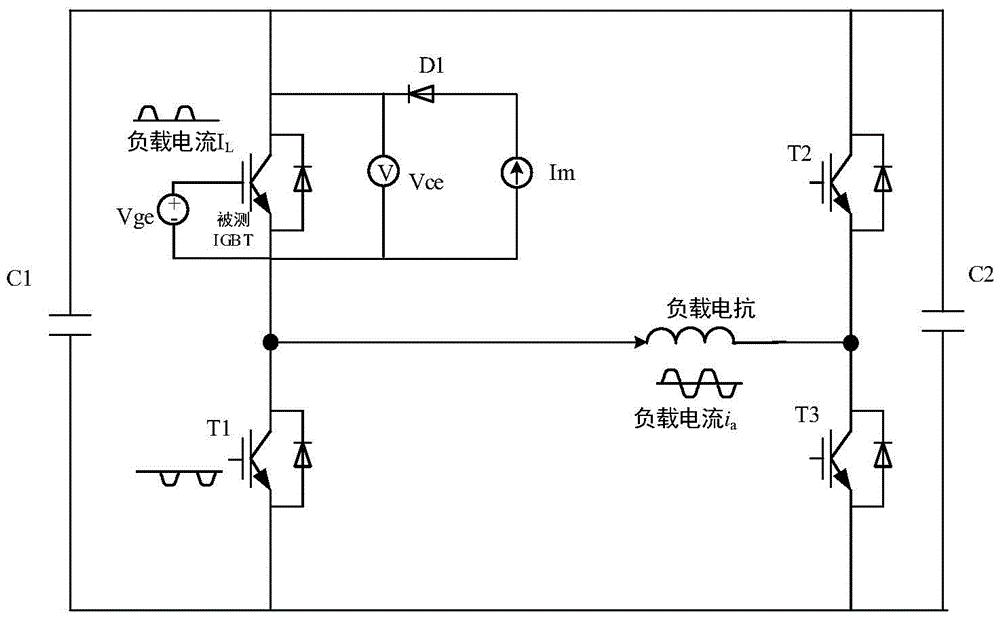

本实用新型公开了一种IGBT热阻测量电路，包括：第一IGBT器件、第二IGBT器件、第三IGBT器件、负载电抗、门极电压触发单元、管压降测量单元和测量电流源；其中，被测IGBT器件的发射极与第一IGBT器件的集电极连接；被测IGBT器件的集电极与第二IGBT器件的集电极连接；第二IGBT器件的发射极与第三IGBT器件的集电极连接，第一IGBT器件的发射极与第三IGBT器件的发射极连接；被测IGBT器件的发射极还与负载电抗的第一端连接，负载电抗的第二端与第二IGBT器件的发射极连接；被测IGBT器件还与门极电压触发单元、测量电流源和管压降测量单元连接。采用本实施例，能有效测量IGBT的热阻，且该测量过程简单方便，准确性较高。
[实用新型]精品 G01L25/00

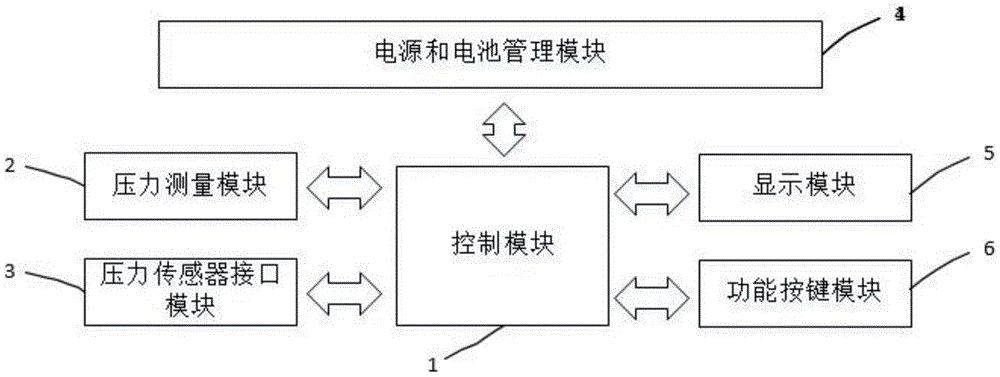

本实用新型公开一种压力开关传感器检测装置，其中，检测装置包括控制模块、压力测量模块、压力开关传感器接口模块、电源和电池管理模块、显示模块和功能按键模块；所述控制模块用于接收来自压力测量模块、压力开关传感器接口模块和功能按键模块的数据，经处理后输出结果到所述显示模块；所述压力测量模块用于获取压力变送器的压力值；所述压力开关传感器接口模块用于校验外部的压力开关传感器；所述电源和电池管理模块用于向控制模块、压力测量模块、压力开关传感器接口模块和显示模块供电；所述功能按键模块用于输入控制命令。本实用新型通过设置以上的模块，自动识别压力开关传感器的动作变化，实现了对压力开关传感器的工作状态的自动校验。
[实用新型]精品 G01R31/12

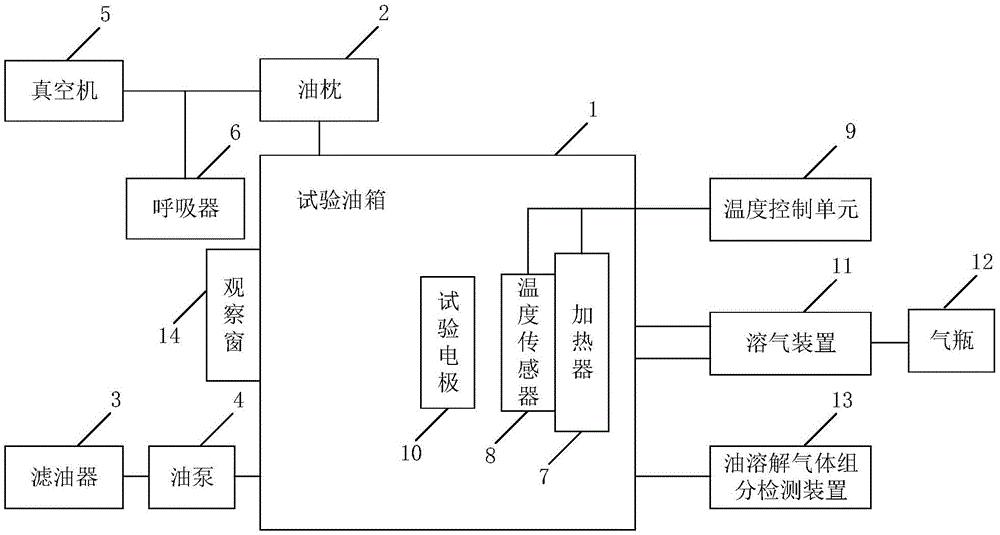

本实用新型公开了一种变压器油的劣化测试装置，包括：试验油箱、油枕、滤油器、油泵、真空机、呼吸器、加热器、温度传感器、温度控制单元、试验电极、溶气装置、气瓶、与试验油箱相连的油溶解气体组分检测装置以及设置于试验油箱的箱壁的观察窗；油枕通过管道与试验油箱的顶部相连；真空机和呼吸器通过管道与油枕的顶部相连；油泵通过管道连接至试验油箱的底部，滤油器通过管道连接至油枕的底部；加热器和温度传感器通过引线与设置于试验油箱外部的温度控制单元连接；气瓶通过溶气装置通过管道与试验油箱相连；本实用新型公开的一种变压器油的劣化测试装置，能够有效测试绝缘油老化分解特性以及变压器油的劣化分解产物检测的有效性。
[实用新型]精品 G01N30/02
本实用新型公开一种免维护的油中溶解气体在线监测装置，包括：自制载气单元、油样采集单元、油气分离单元、色谱分离单元、气体检测单元和现场控制及处理单元；其特征在于：所述油气分离单元分别与自制载气单元、油样采集单元和色谱分离单元连接；所述气体检测单元分别与色谱分离单元和数据处理单元连接；所述现场控制及处理单元分别与自制载气单元、油样采集单元、油气分离单元、色谱分离单元、气体检测单元、数据处理单元和通讯控制单元电性连接；所述通讯控制单元又与主站及监控单元电性连接。本实用新型使用自制载气，无需定期更换载气，且测试准确性更高，色谱柱使用寿命长，维护量少，成本低。
[实用新型]精品 G01R27/02

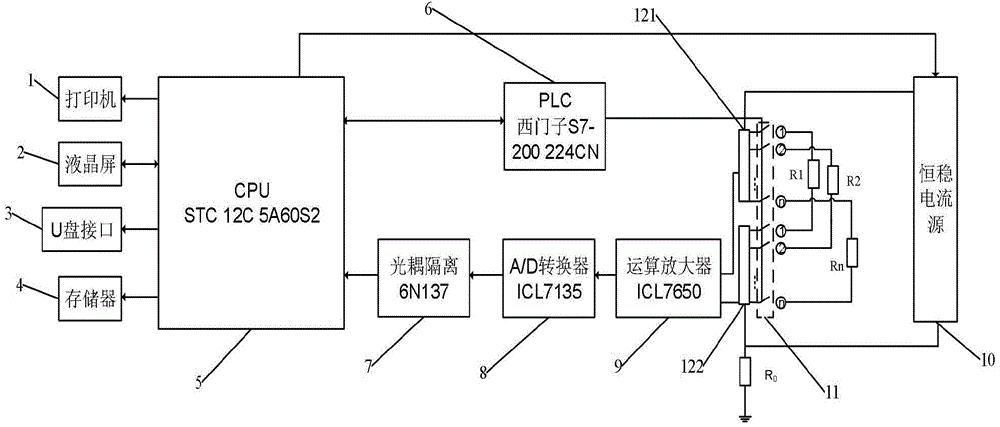

本实用新型公开了一种单相多通道式自动直流电阻测试仪，涉及电气设备检测工具技术领域，其包括中央处理器、光耦隔离模块、A/D转换器、运算放大器、开关切换控制模块、接线端子；接线端子包括高电位接线端子和接地电位接线端子，高电位接线端子和接地电位接线端子分别接入运算放大器的输入端；运算放大器依次通过A/D转换器、光耦隔离模块与中央处理器连接；接线端子连接有恒稳电流源，恒稳电流源的输入端与中央处理器连接；接线端子上设有若干接线口，接线口相应设置有切换开关；开关切换控制模块接收中央处理器的指令控制切换开关动作；中央处理器连接有液晶屏。本测试仪可一次操作完成多次测量，极大减少仪器操作次数、充放电次数，提高工作效率。
[实用新型]精品 G01R31/00

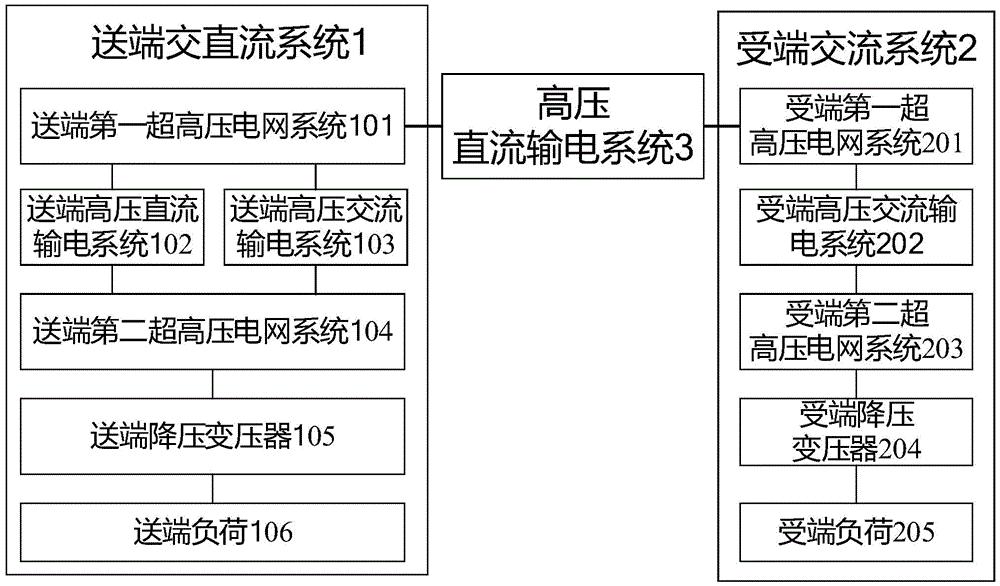

本实用新型公开了本实用新型实施例提供的基于高压直流输电的异步互联测试系统，包括送端交直流系统、受端交流系统和高压直流输电系统，所示送端交直流系统和受端交流系统通过高压直流输电系统连接。相比于现有技术由研究人员自行设定测试系统，本实用新型的测试系统不仅可用于通过高压直流输电系统连接的大电网的系统安全稳定特性、输电能力、无功平衡及电压控制等相关问题研究，以及通过多个直流输电系统连接的异步互联系统等相关问题进行分析。另外，本实用新型的测试系统虽小，却包含送端交直流系统、受端系统以及连接送受端系统的高压直流输电系统，可以反映交流系统异步互联运行的大电网的相关问题。
[实用新型]精品 G01R19/00

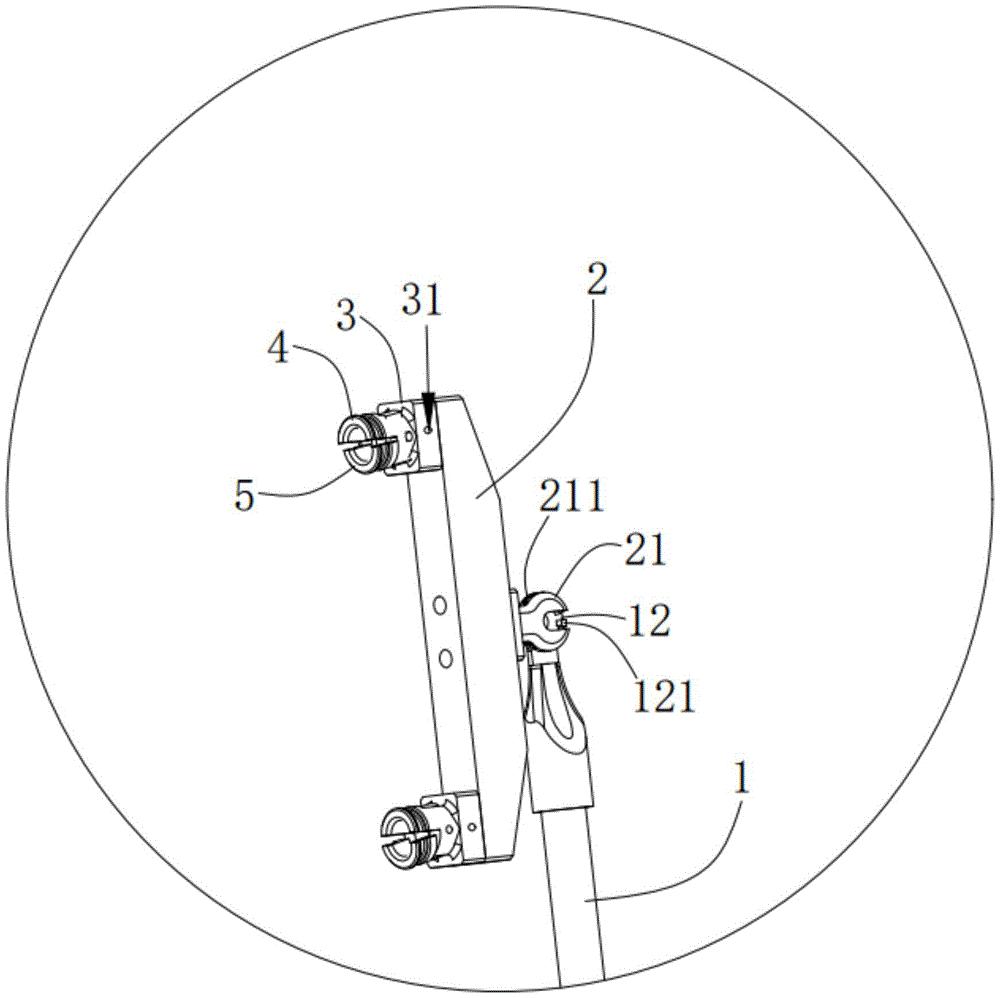

本实用新型涉及一种适用于高空电容器测试的免攀爬辅助电压测试装置，包括长度可调的绝缘杆，绝缘杆的顶端连接有金属夹件，绝缘杆的顶端为环状的卡接头，卡接头的一侧面边缘均匀间隔分布有若干卡接块，金属夹件包括有连接件以及两组安装座，连接件的一侧面边缘均匀间隔分布有若干连接块，若干卡接块与若干连接块之间配合设置，两组安装座分别设置有与电容器接触的触头装置。通过采用上述技术方案，该测试装置无需工作人员同时操作两组绝缘杆，进而便于工作人员开展测试工作，让电容器的电压测试工作更为高效；同时提高了该测试装置的通用性。
[实用新型]精品 G01R1/04

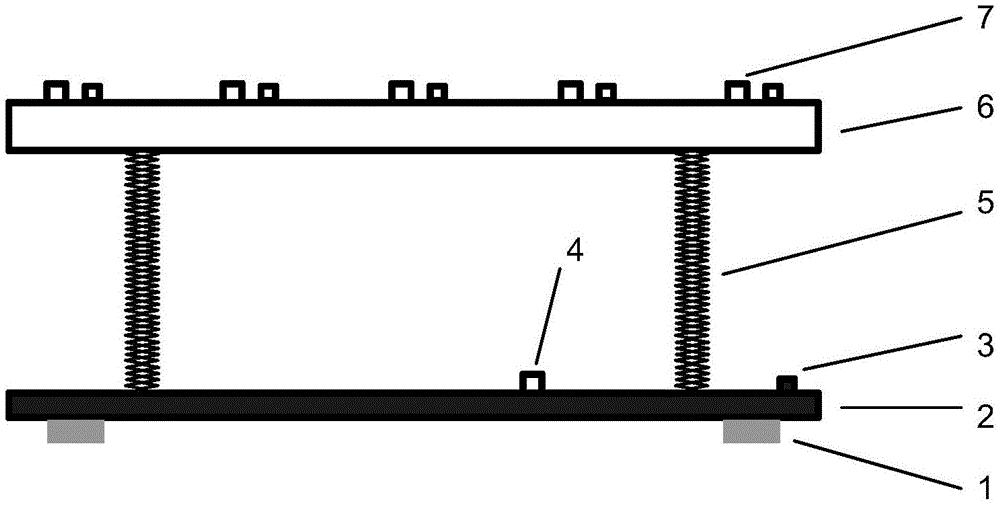

本实用新型公开了一种单相变压器试验接线转换装置，包括金属接地底座、支撑绝缘柱和端子连接板；支撑绝缘柱为多个，竖直间隔布置在金属接地底座顶面，端子连接板安装在支撑绝缘柱顶端，端子连接板采用绝缘材料制成，其顶面间隔设置有多对接线端子，每对接线端子均包括间隔设置的前接线端子和后接线端子，前接线端子和后接线端子均包括一个电压端子和一个电流端子，前后电压端子用导线连接，前后电流端子用导线连接。本实用新型使用方便、效率高，可以一次接线、同时多个试验测量的功能，前组接线端子完成后通过后组接线端子接线转换、短接、接地等操作实现各个试验及参数的测量。
[实用新型]精品 G01R23/16
本实用新型公开了一种变压器套管频域介电谱测试装置，所述装置包括单相调压器和频域介电谱测试仪；所述频域介电谱测试仪上设置有第一高压输入端子和第二高压输入端子，所述单相调压器上设置有第一高压接线端子和第二高压接线端子，所述第一高压输入端子基于同轴电缆与所述第一高压接线端子相连接，所述第二高压输入端子基于同轴线缆与所述第二高压接线端子相连接。在本实用新型实施例中，通过利用单相调压器可解决现有频域介电谱测试仪所存在的抗干扰能力不足的问题，应用价值高。
[实用新型]精品 G01R19/25

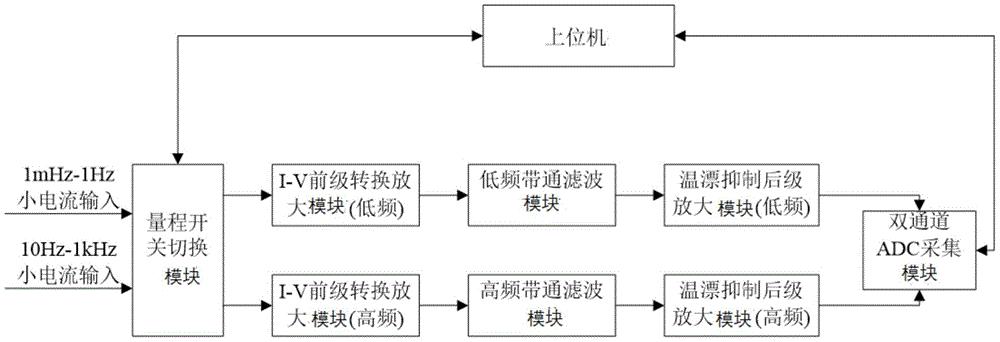

本实用新型公开了一种变压器宽频介损检测系统的微电流检测装置，包括：低频输入模块、高频输入模块、量程开关切换模块、转换放大滤波模块、双通道ADC采集模块以及上位机；其中，量程开关切换模块与低频输入模块和高频输入模块连接；转换放大滤波模块与所述量程开关切换模块的输出端连接；双通道ADC采集模块与所述转换放大滤波模块的输出端连接；上位机与所述双通道ADC采集模块的输出端连接；所述上位机的输出端与所述量程开关切换模块连接，用于向所述量程开关切换模块发送选通信号。本实用新型克服了常规变压器介质损耗系统中微弱信号不能宽范围频率检测的困难，大幅提升了变压器介损系统检测的准确性和可靠性。
