[发明]精品 H02J3/36

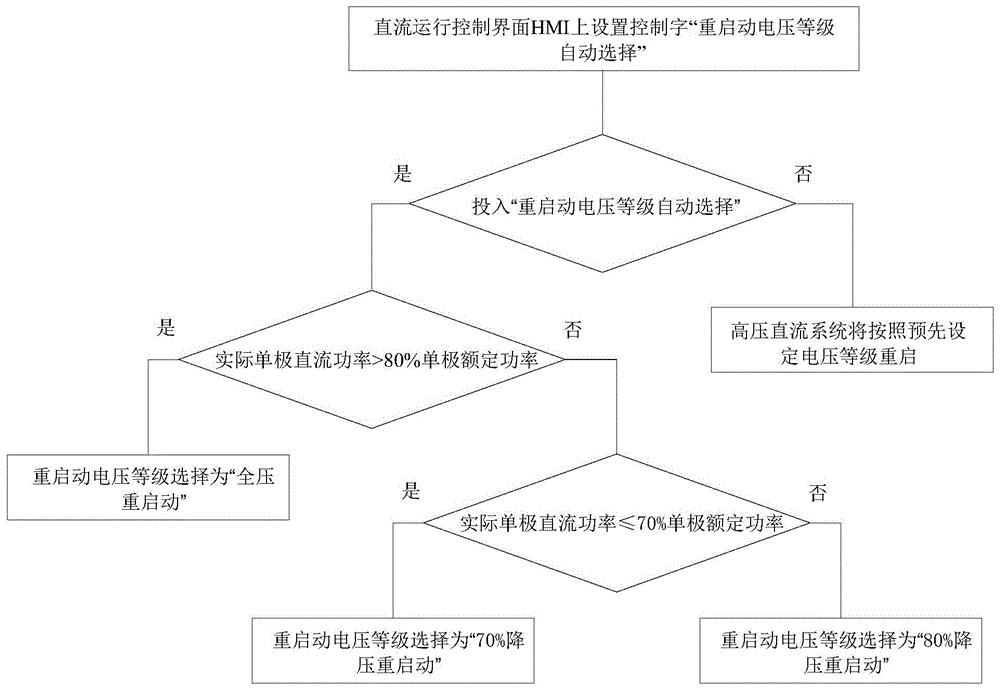

本发明公开了一种高压直流输电系统直流线路故障重启动电压选择方法,包括:在直流输电控制系统中加入“重启动电压等级自动选择”功能;当“重启动电压等级自动选择”投入时,直流线路故障后,高压直流输电系统按照实际单极直流功率与单极额定功率的关系选择重启动电压等级;当“重启动电压等级自动选择”退出时,直流线路故障后,高压直流输电系统按照预先设定的电压等级重启,设定的重启电压等级为全压重启、80%降压重启或70%降压重启。本发明的直流线路故障重启动电压选择方法,可实现既能满足直流线路故障重启需要,又能保证重启动后直流损失功率量最小。
[发明]精品 H02J3/00
本发明涉及一种电网潮流图自动生成方法,属于电力系统调度自动化领域。该方法包括:定义电网潮流图的厂站图标模型由本体及在本体四周构成的禁区组成;该方法包括以下步骤:把待生成潮流图的画面分成等间隔的m*n个区域,m,n均为正整数,将厂站图标模型按厂站的相对地理位置分配到相应区域中;采用引力-斥力模型对厂站图标模型坐标在其所属的区域内进行优化,使厂站图标模型间的线路交叉最少。然后,对连接两个变电站的线路布置成横平竖直的折线,使得线路折线不穿过任何厂站图标模型图标及其领域。本发明能够对厂站随机初值达到很好的优化效果;实现调度员对电网进行实时监控和分析。
[发明]精品 H02J3/36

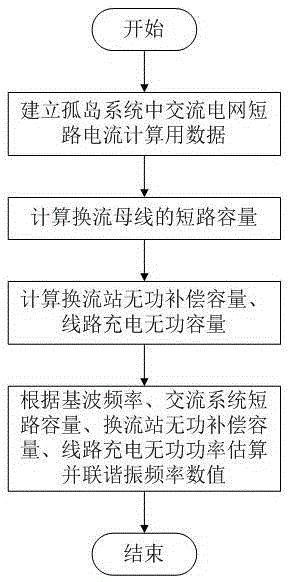

本发明是一种估算直流送端孤岛系统并联谐振频率的方法。包括以下步骤:1)建立孤岛系统中交流电网短路电流计算用数据;2)计算换流母线的短路容量;3)计算换流站无功补偿容量、线路充电无功容量;4)根据基波频率、交流系统短路容量、换流站无功补偿容量、线路充电无功功率估算并联谐振频率数值。本发明的方法在谐振频率估算时考虑了线路的充电电容,更加接近实际情况,因此评估得到的谐振频率更加准确。
[发明]精品 H02J3/36

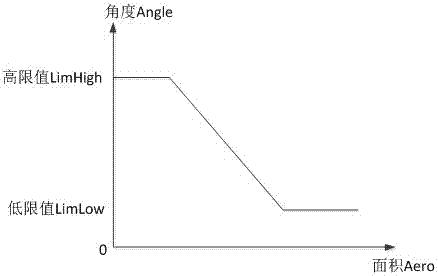

本发明公开一种直流输电换相失败根据面积数值设置增加熄弧角数值的方法,在直流输电系统中,计算交流电网电压换相面积数值,当发生换相失败时,根据这个换相面积数值,设置增加熄弧角控制操作所需要增加的熄弧角角度数值。所述交流电网电压换相面积是:叠弧区面积,熄弧区面积,或叠弧区面积+熄弧区面积。根据面积数值设置增加熄弧角角度数值的方法有线性法、限幅线性法、阶梯法、阶梯加线性法。根据交流电网故障程度的不同,选择不同的增加熄弧角角度数值;从而达到增加熄弧角这一控制操作既更有效地避免严重故障程度下的连续换相失败,又避免轻微故障程度下对直流输电带来大的扰动。
[发明]精品 H02J3/36

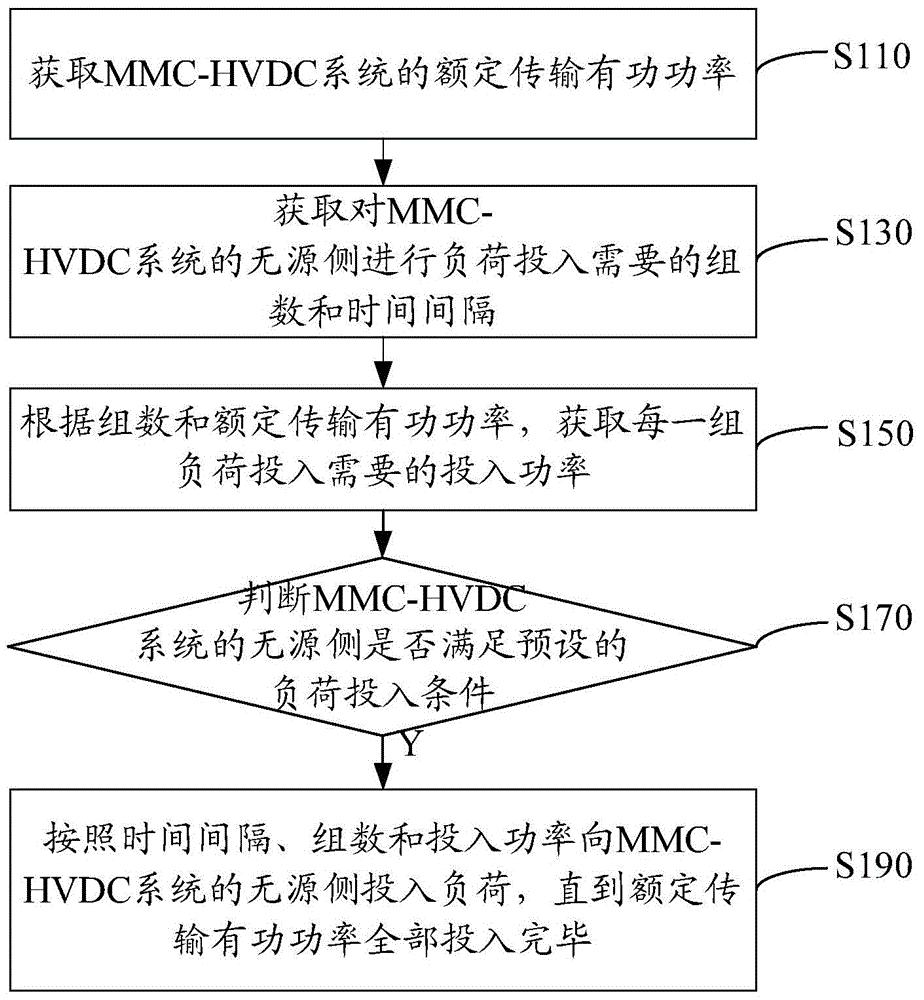

本发明涉及一种MMC‑HVDC系统黑启动负荷投入方法,包括:获取MMC‑HVDC系统的额定传输有功功率;获取对MMC‑HVDC系统的无源侧进行负荷投入需要的组数和时间间隔;根据组数和额定传输有功功率,获取每一组负荷投入需要的投入功率;判断MMC‑HVDC系统的无源侧是否满足预设的负荷投入条件;若是,按照时间间隔、组数和投入功率向MMC‑HVDC系统的无源侧投入负荷,直到额定传输有功功率全部投入完毕。通过对MMC‑HVDC黑启动过程进行分组分时序投入负荷,避免一次性投入过多而对交流系统频率和电压造成的冲击,频率稳定性高。
[发明]精品 H02J3/36

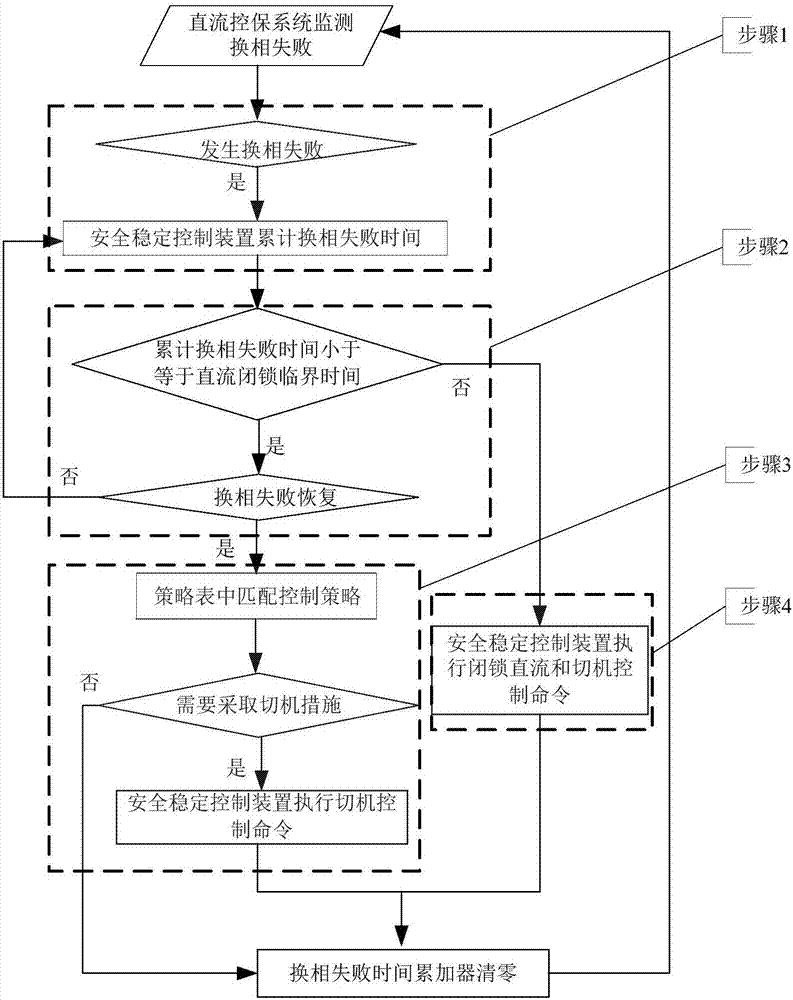

本发明公开了一种应对高压直流连续换相失败的紧急控制方法,属于电力系统及其自动化技术领域。直流输电系统连续换相失败故障可能导致送端电网暂态功角失稳,连续换相失败造成系统失稳的主要原因是直流输送功率连续性骤降导致发电机累积加速面积大于减速面积,在安全稳定控制装置中采用换相失败时间的累加量作为失稳判据和切机方案的匹配依据。在临界累积换相失败时间至直流闭锁临界换相失败时间区间内,仅采用切机措施保证系统的安全稳定,如累积换相失败时间大于直流闭锁临界换相失败时间则需要闭锁相关直流后切机。本发明针对连续换相失败故障的复杂性简化判断失稳与匹配策略表的过程,可以满足实际工程的要求。
[发明]精品 H02J3/38

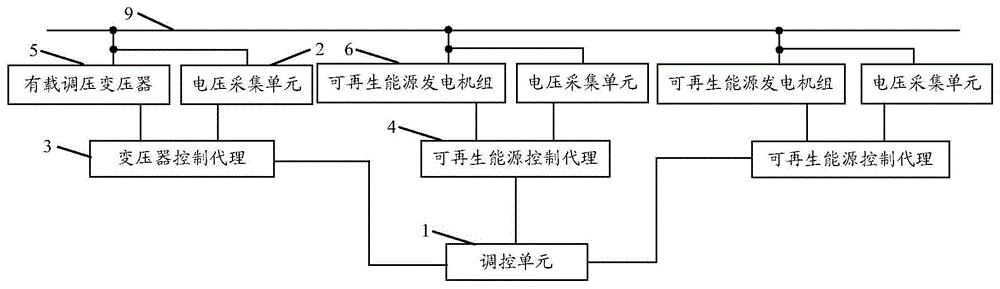

本发明提供了一种基于多代理的配电网的分布式控制系统及分布式控制方法,涉及输配电技术领域,基于分布式控制策略,在应用成本低且控制方式简便易行的前提下,控制电网电压不越限,并增大电网对可再生能源并网的消纳能力。其中,分布式控制系统包括调控单元、多个电压采集单元、变压器控制代理和多个可再生能源控制代理;多个电压采集单元分别与有载调压变压器和多个可再生能源发电机组所在的节点一一对应相连;多个可再生能源控制代理分别与多个可再生能源发电机组一一对应相连,可再生能源控制代理还与调控单元和电压采集单元相连;变压器控制代理与调控单元、有载调压变压器和电压采集单元相连。上述分布式控制系统用于调节电网的运行状态。
[发明]精品 H02J3/01

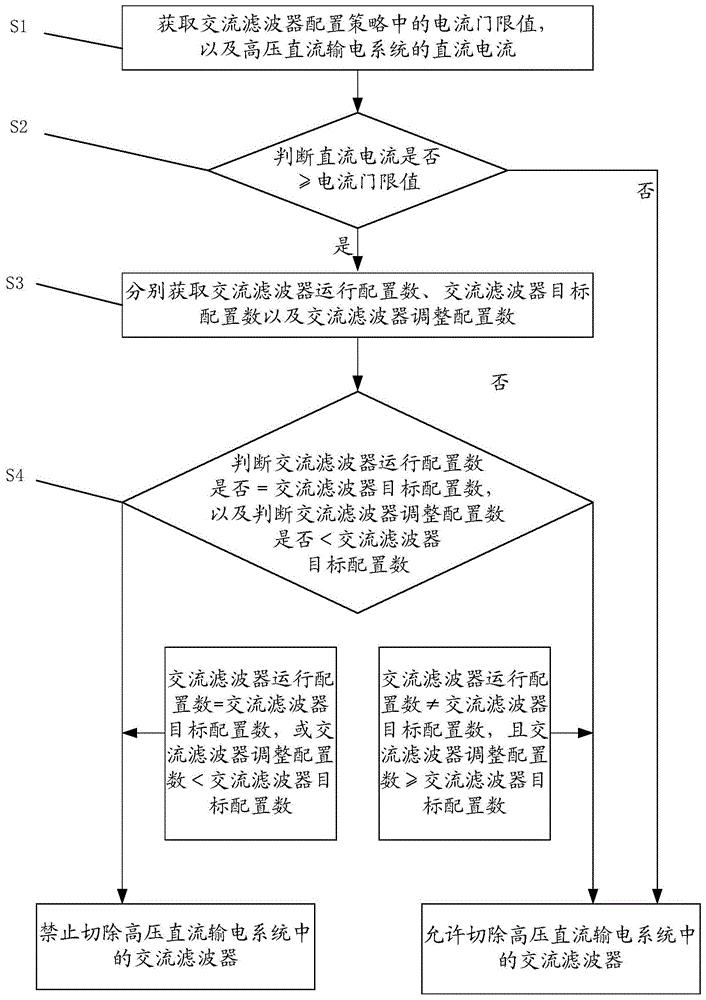

本发明公开一种基于交流滤波器投切的控制方法,涉及直流输电控制保护技术领域,用于提高高压直流输电系统的运行可靠性。所述控制方法包括:获取交流滤波器配置策略中的电流门限值,以及高压直流输电系统的直流电流,判断直流电流是否大于或等于电流门限值;如果是,则分别获取交流滤波器的运行配置数、目标配置数以及调整配置数,进而判断运行配置数是否等于目标配置数,以及判断调整配置数是否小于目标配置数;如果运行配置数等于目标配置数,或调整配置数小于目标配置数,则禁止切除交流滤波器;否则允许。本发明提供的基于交流滤波器投切的控制方法用于交直流混合运行电网的输电控制。
[发明]精品 H02H9/08
本发明公开了消弧线圈并联低电阻接地装置的控制方法及控制装置,方法包括在正常运行时控制短接开关断开以使消弧线圈通过阻尼电阻接地运行并呈阻尼状态;在出现单相接地故障时,当通零序电压幅值超过设定值时,将阻尼电阻短接并使消弧线圈进入补偿状态;在消弧线圈的补偿期间内,实时监测出现单相接地故障的故障点的过渡电阻值,并计算过渡电阻值对应的置信度;在满足零序过电流保护条件或选线保护条件时,控制投切开关闭合以投入低电阻接地电阻器;在投入低电阻接地电阻器后继续运行达到预设的投入时间或在检测到单相接地故障消失时,控制投切开关断开以恢复阻尼状态。本发明实施例能够极大减少高阻接地带来的运行风险,提高故障隔离成功率。
[发明]精品 H02J13/00

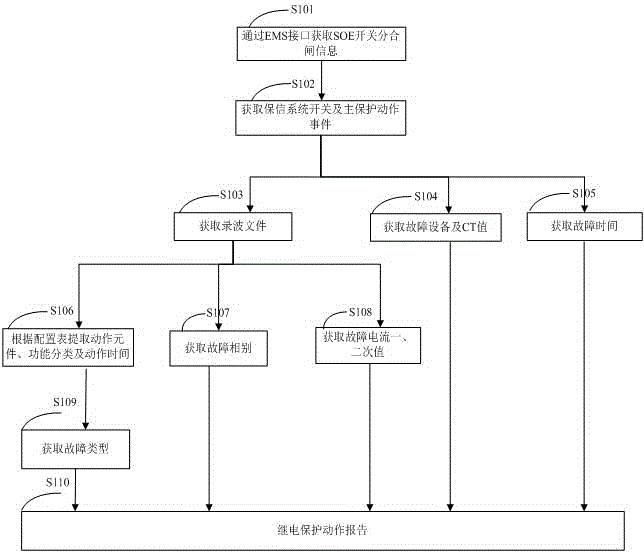

本发明公开了一种基于保信主站装置录波信息自动生成保护动作报告的方法,针对保护动作报告所需要的数据源进行规整;对各数据进行分析;基于上述分析结果,结合当前电网检修信息及通信检修信息,去除继电保护装置正常动作信息,输出保护动作报告信息。最后,对自动生成的保护动作报告与下级单位报告的保护动作报告进行自动校核,对数据误差进行告警显示。本发明可以实现保护动作分析所需要的数据快速收集和规整,减少保护专业人员数据收集和处理的工作量,提高工作效率;自动实现从实时采集的保信主站装置录波信息中提取故障参数信息,为故障判断提供决策支持,消除目前继电保护动作报告依赖下级单位上报数据而带来的数据不准确的潜在风险。
[发明]精品 H02J3/36

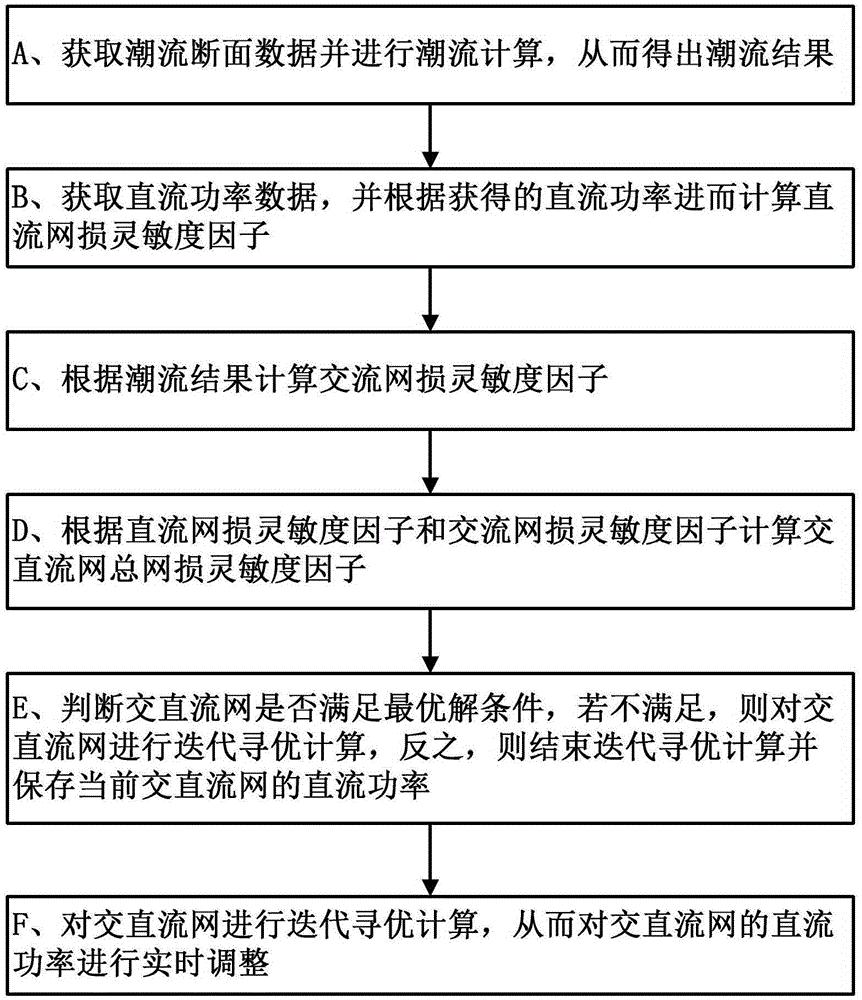

本发明公开了一种互联电网新型交直流协同降低网损的方法及系统,本发明的方法包括:获取潮流断面数据并进行潮流计算,从而得出潮流结果;获取直流功率数据,并根据获得的直流功率进而计算直流网损灵敏度因子;根据潮流结果计算交流网损灵敏度因子;根据直流网损灵敏度因子和交流网损灵敏度因子计算交直流网总网损灵敏度因子;判断交直流网是否满足最优解条件,若不满足,则对交直流网进行迭代寻优计算,反之,则结束迭代寻优计算并保存当前交直流网的直流功率;对交直流网进行迭代寻优计算,从而对交直流网的直流功率进行实时调整。本发明的方法支持在线计算,计算准确、速度快和鲁棒性强。本发明可广泛应用于大型交直流互联电网的网损优化中。
[发明]精品 H02J3/00

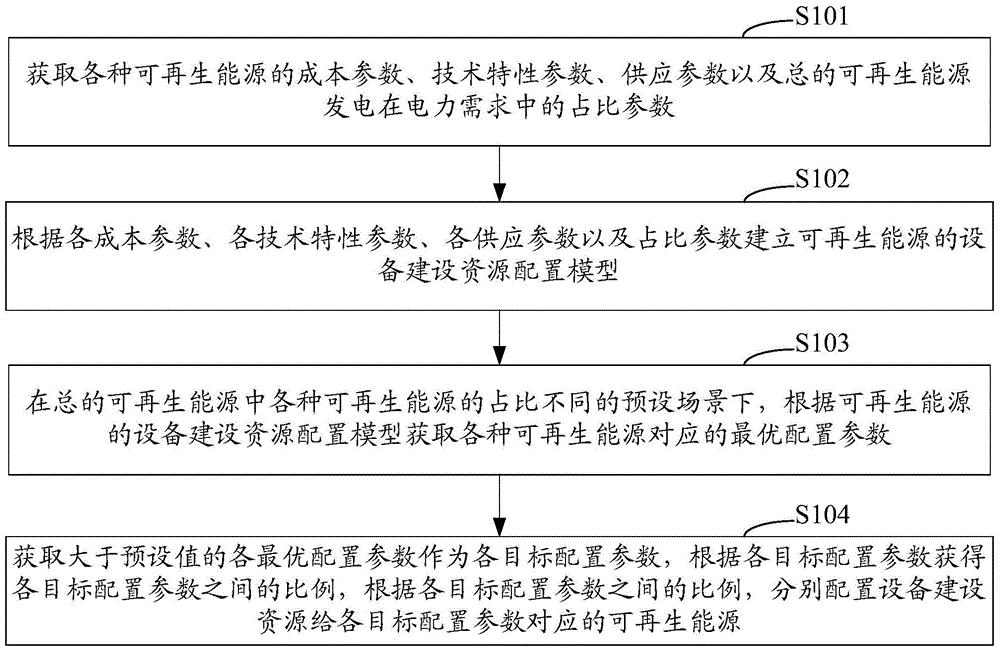

本发明涉及一种可再生能源的设备建设资源配置方法和系统,根据各种可再生能源的成本参数、技术特性参数、供应参数以及总的可再生能源发电在电力需求中的占比参数建立可再生能源的设备建设资源配置模型,在总的可再生能源中各种可再生能源的占比不同的预设场景下,获取各种可再生能源对应的最优配置参数,根据大于预设值的最优配置参数的比例来配置设备建设资源给对应的各种可再生能源。本方案综合成本参数、技术特性参数、供应参数等各种参数,获取最优的配置参数,依此来配置可再生能源的设备建设资源,使可再生能源的设备建设资源利用最大化,并且在满足电力系统安全稳定运行的前提下,实现供应端的温室气体排放量的降低。
