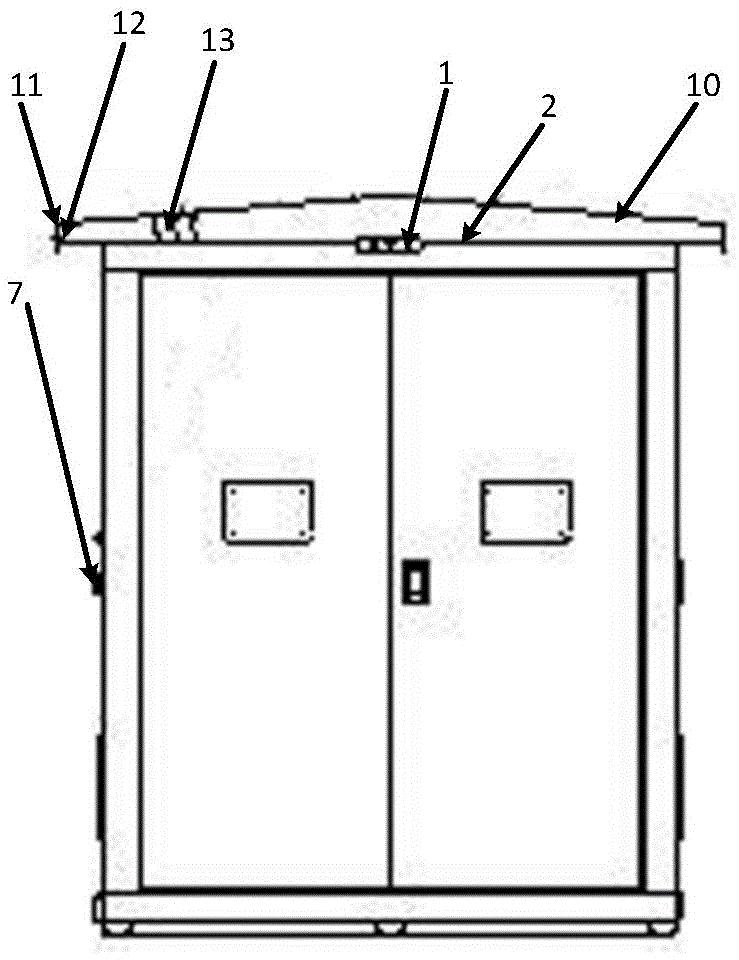

[实用新型]精品 H01G4/224
本实用新型提供了一种箱式电容器装置散热系统,包括多个电容器装置;电容器装置包括箱体、顶板、箱盖、轴流风机;箱体内设置电容器单元;箱体顶部设有开口,顶板设于箱体顶部开口处,箱体与顶板构成非密封腔体;箱盖盖设于箱体顶部的上方;箱体侧面设有进风口,箱盖上设有出风口;轴流风机安装于顶板的下方;轴流风机带动气流从进风口经过电容器单元流向出风口。本实用新型采用侧面进风、顶部出风的通风方式,利用轴流风机带动气流从进风口经过电容器单元后流向出风口后,带走箱体内的热量,更有效的达到散热效果,更合理的控制温度,且成本低、易采购,维护方便。

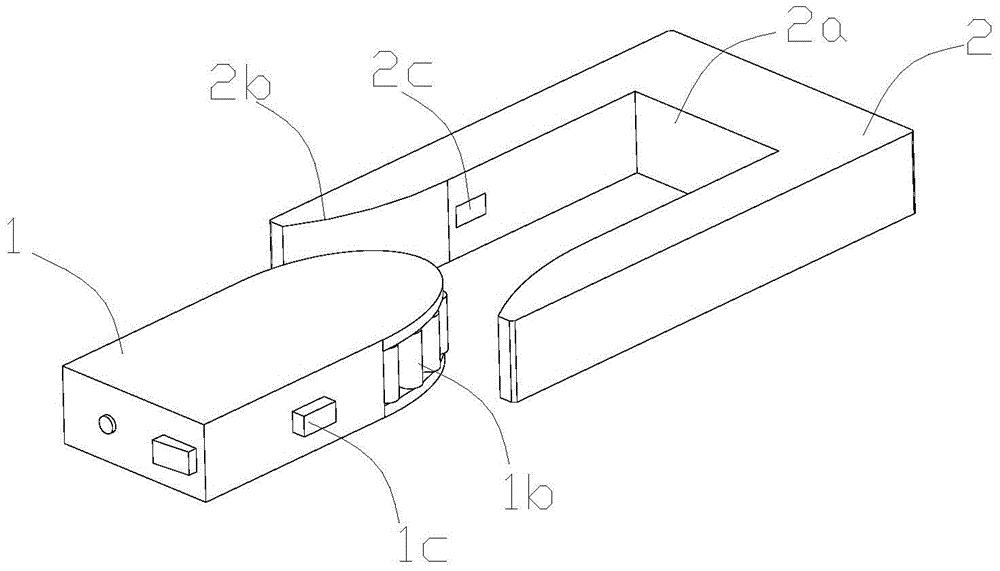

[实用新型]精品 H01R13/631
本实用新型公开一种电力巡检机器人充电辅助导向机构和安装有该导向机构的可靠充电装置,包括设于充电桩上的公头和设于机器人上的母头,所述公头上设有导向头,导向头表面安装有若干用于导向的转动件,所述母头上设有与公头轮廓匹配的连接槽,连接槽外侧设有喇叭状开口;本实用新型通过弧形引导头的导向机构及其后的导向转动件,对巡检机器人对接充电装置的对接可靠性进行提升,解决在强电场环境下,电场对巡检机器人的定位干扰导致的机器人无法自主充电的问题。
[实用新型]精品 H01H71/10
本实用新型公开一种配电开关检修专用手电钻及配电开关,手电钻本体的钻头夹持部安装有摇杆,所述手电钻本体的侧面安装有与所述摇杆平行的固定棒,所述摇杆包括杆体以及钻头,所述杆体安装在所述钻头夹持部内,所述钻头设置在杆体的端部,所述杆体安装有防撞装置,所述防撞装置位于所述钻头的后方,所述防撞装置包括安装在所述钻头后方的第一垫片、安装在所述第一垫片后端的弹性元件,以及安装在所述弹性元件后端的第二垫片。本实用新型的有益效果是:摇杆结合手电钻的大扭矩旋转力,对配电开关的储能机构进行快速充能,极大地节省了人力,提高工作效率。
[实用新型]精品 H01R4/48
本实用新型公开了一种弹簧接线端子,包括绝缘壳体、弹簧片、压杆和导电片,其特征在于:所述绝缘壳体内部设置有空腔;所述绝缘壳体的顶端两侧都开有操作口,所述操作口与空腔连通;所述绝缘壳体的两侧都开有接线口,所述接线口与空腔连通;所述空腔内部两侧设置有定位杆,所述压杆安装在所述定位杆上;所述弹簧片设置在所述空腔内,且弹簧片与所述压杆以及空腔的上端面接触;所述空腔的下端面设置有导电片;本实用新型体积小、成本低、接线效率高。

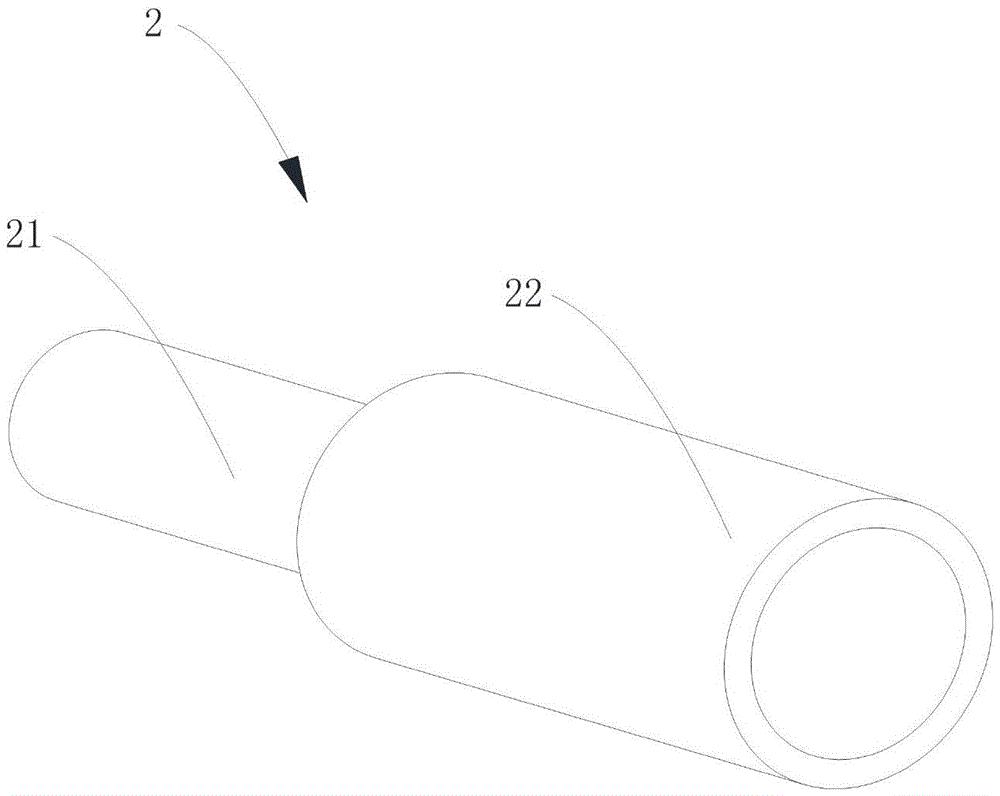

[实用新型]精品 H01R4/20
本实用新型公开了一种用于高压滤波电力电容器接线柱的金具,包括与电容器接线柱固定的哈弗线夹和电缆,还包括连接套,所述连接套包括被哈弗线夹夹持的连接棒和套接并冷压在电缆线芯上的套管,所述套管一端为开口端,套管另一端为盲端,所述连接棒的一端与套管的盲端固定,且连接棒和套管的轴线位于同一直线上,所述套管的内径与电缆纤芯直径相匹配。本实用新型能减小线芯与哈弗线夹之间存在较大的接触电阻,降低哈弗线夹的发热量,延长哈弗线夹的使用寿命。
[实用新型]精品 H01H9/30
本实用新型公开了一种隔离开关间隙装置,所述隔离开关间隙装置为一体曲面结构;所述隔离开关间隙装置由收缩部和扩张部连接而成,并安装于隔离开关的两个电极之间;其中,所述收缩部的进气口与所述隔离开关的其中一个电极连接,所述扩张部的出气口与所述隔离开关的另一个电极相对设置,使得气流从所述收缩部的进气口流入,并从所述扩张部的出气口流出,以进行气吹灭弧。本实用新型能有效加速气流场运行,进而大大增强了电弧的气吹作用,增强电弧能量消散,利于电弧快速熄灭。本实用新型还公开了一种隔离开关。
[实用新型]精品 H01F27/32
本实用新型涉及电气设备技术领域,公开了一种套管出线装置、变压器及电抗器,套管出线装置的电流测试组件包括导电连接件和第二电流互感器,导电连接件分别连接在套管法兰和升高座法兰上,并通过第二电流互感器检测通过导电连接件的电流,在使用时,当第一电流互感器检测到故障电流且第二电流互感器未检测到故障电流时,判定从套管油中部分至套管油中部分以下的电流回路发生故障;当第一电流互感器未检测到故障电流且第二电流互感器检测到故障电流时,观察套管油中部分有无故障放电点,当套管油中部分有故障放电点时,判定套管油中部分故障,当套管油中部分无故障放电点时,判定套管从电流互感器套筒段至套管空气段发生接地故障。

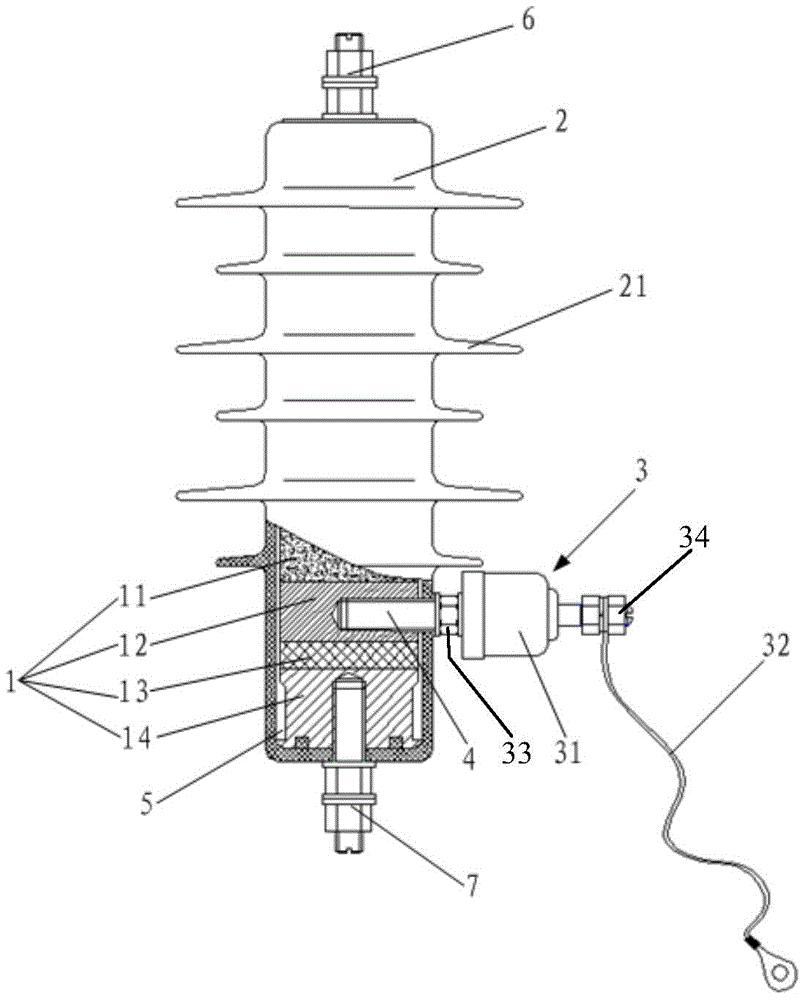

[实用新型]精品 H01C1/16
本实用新型涉及电力系统避雷器技术领域,公开了一种复合外套金属氧化物避雷器,包括避雷器本体、复合外套、脱离器和连接件,避雷器本体容置在复合外套内;避雷器本体包括依次层叠连接的电阻片、第一电极、绝缘底座和第二电极,连接件的一端穿过复合外套并与第一电极连接;脱离器包括脱离器本体、高压连接螺栓、低压连接螺栓以及接地导线,脱离器本体的一端通过低压连接螺栓与接地导线连接,脱离器本体的另一端通过高压连接螺栓与连接件的另一端连接。本实用新型的复合外套金属氧化物避雷器无需通过绝缘支架来安装脱离器,有效地避免了绝缘支架的设计,且本实用新型的复合外套金属氧化物避雷器的结构简单,易于安装,因此降低了避雷器的成本。
[实用新型]精品 H01G4/002
本实用新型一种用于高压电力电容器接线柱的防雨罩,包括哈弗线夹和电缆,哈弗线夹与电容器接线柱固定,且哈弗线夹的左右两端与电缆固定,还包括竖板和水平板,所述竖板与水平板构成L形件,所述竖板与哈弗线夹固定,水平板位于哈弗线夹上方,且L形件罩设于哈弗线夹外部。本实用新型能够在阴雨或小雨天气中为哈弗线夹遮雨,避免雨水进入哈弗线夹与镀锡多股绞铜线之间,减缓发生化学腐蚀的进程,延长哈弗线夹的使用寿命。
[实用新型]精品 H01F27/02
本实用新型公开了一种组合式易检修变压器,包括组合箱一、组合箱二和固定装置,组合箱一和组合箱二内设置有伸缩装置,伸缩装置之间固定有变压器,组合箱一的侧面设置有用于转动伸缩装置的转动装置,组合箱一和组合箱二内设置有滑轨,所述固定装置包括夹持块一和夹持块二,夹持块一和夹持块二的侧面开设有夹持槽,夹持块一的侧面位于夹持槽的两侧开设有螺纹孔,夹持块二的侧面位于夹持槽的两侧开设有通孔,通孔内设置有螺纹孔,夹持块一和夹持块二通过连接座与组合箱一和组合箱二连接。本实用新型结构简单,操作方便,实用性强,便于操作工人对变压器的不同部位进行检修。

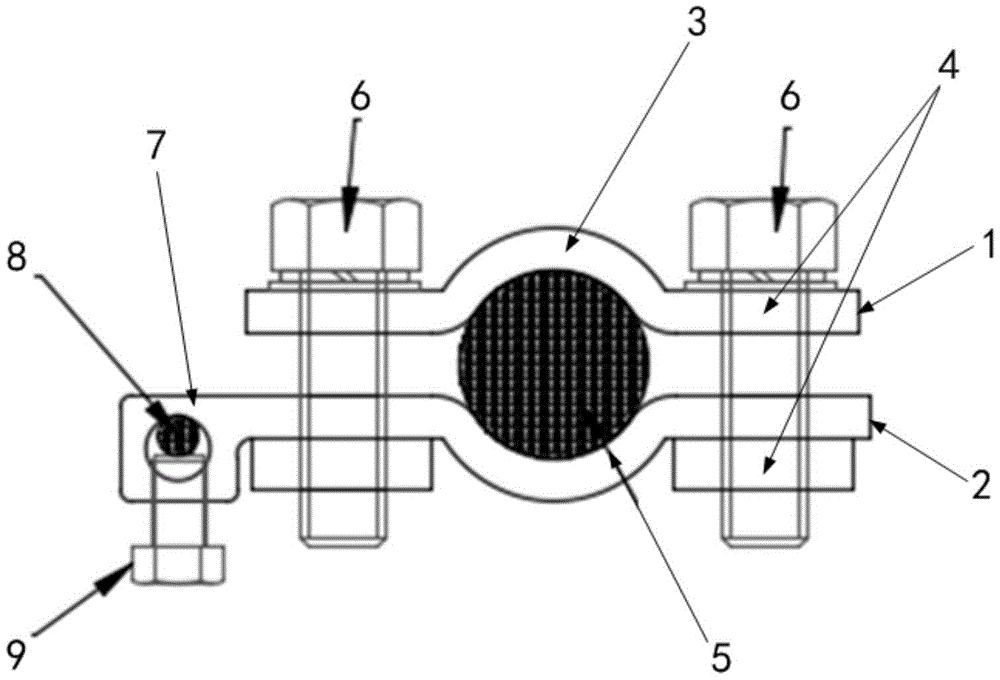

[实用新型]精品 H01C7/12
本实用新型公开了一种避雷器线夹,包括第一夹板和第二夹板,所述第一夹板的中部设置有第一线槽,所述第一夹板的两侧均开设有通孔,所述第二夹板的中部设置有第二线槽,所述第二夹板的两侧均开设有通孔,所述第一夹板和所述第二夹板通过第一紧固件固定连接;所述第二夹板的延长部上设置有第三线槽,且所述第三线槽紧固有第二紧固件。本实用新型体积小、结构简单、操作方便,能够实现线夹的紧固,使避雷器连接线紧紧地被夹持于线夹的线槽内,且夹板采用锌铝合金制成,使电流流经锌铝合金线夹时过渡更缓和,热效应更均匀,能较好的保持其物理特性,不易断裂。

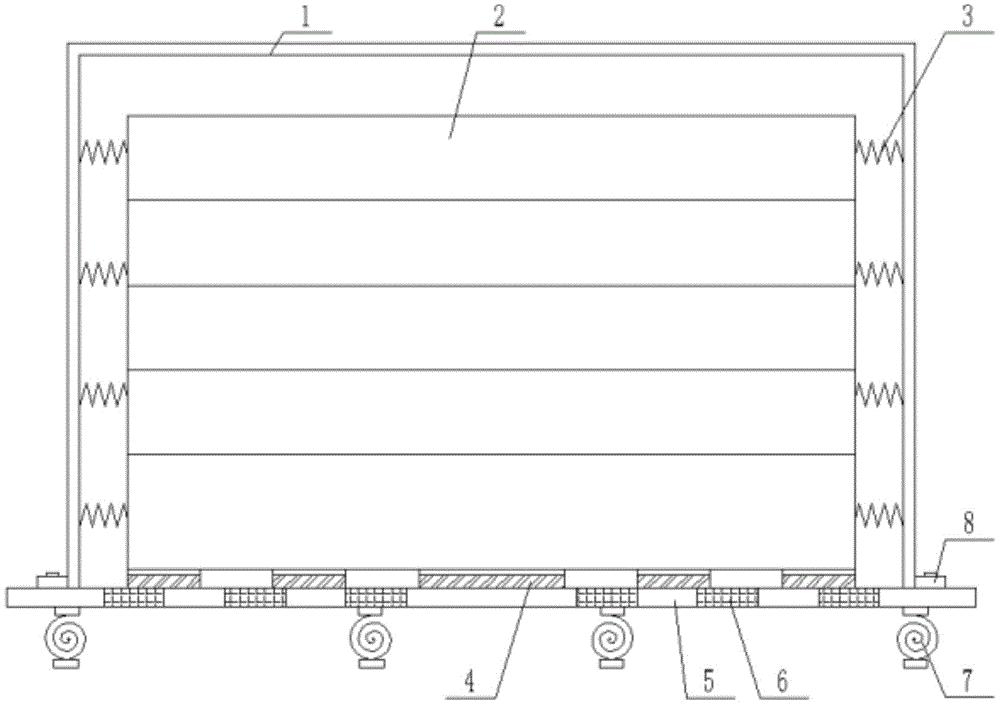

[实用新型]精品 H01M2/10
本实用新型公开了一种车载氢燃料电池,包括电池本体、安装板和外壳;电池本体设于安装板上且二者间设有减震缓冲层,外壳罩设于电池本体上且与安装板可拆卸的固定连接,电池本体的前壁和后壁分别与外壳间设有减震件;安装板的底部设有用于沿竖直方向进行减震的竖直减震件。应用该装置,电池本体和安装板间设有减震缓冲层,以减缓来自移动过程中的上下颠簸对氢燃料电池造成的冲击,在电池本体的前壁、后壁分别与外壳间设置减震件,以减缓移动过程中加减速造成的冲击,并通过在安装板的底部设置竖直减震件对整个车载氢燃料电池的上下颠簸造成的冲击进行减缓。本实用新型还公开了一种氢燃料电源车。
