[发明]精品 H01T19/04
本发明公开了一种变电站用区域覆盖避雷设备,本发明可以实现对变电站的区域避雷,通过设置围设为长方体区域结构的区域围杆避雷组件,可以实现对变电站的区域防雷,提高防雷的区域空间,同时,还辅助以避雷塔,可以保证区域的避雷效果,以便从大的区域进行初级防雷,另外,还对变电设备专门设置了避雷棒组件、避雷针组件和避雷网,这样,可以进一步做到次级防雷,提高防雷级别,保证避雷的防护安全性,从多个角度进行防雷,实现了区域避雷的目的。
[发明]精品 H01B17/04

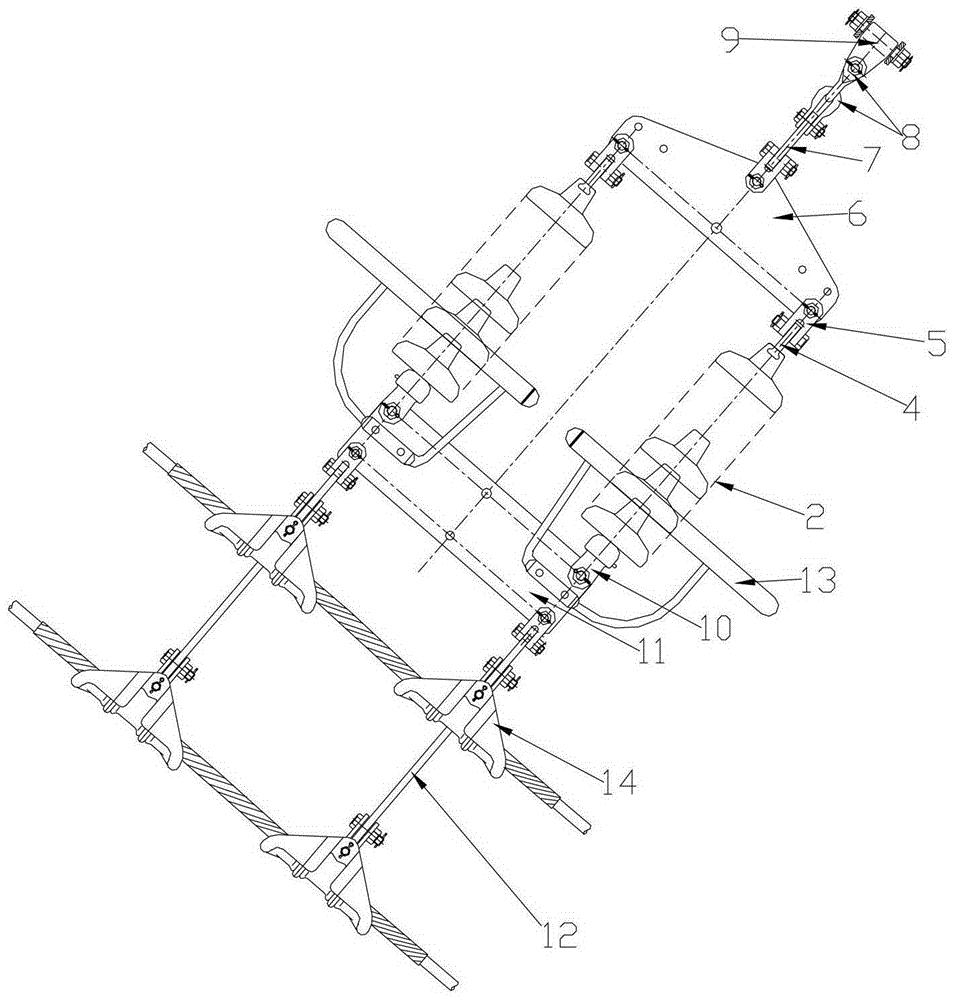

本发明提供一种±500kV同塔双回线路用单挂点双线夹双联V型瓷绝缘子串,涉及绝缘子悬垂串,通过四分裂联板与绝缘子串的空间组合连接来实现八分裂导线的要求,并且避免顺线偏移后会出现一联卸载以及脱冰跳跃时绝缘子容易卡住的情况发生。包括两组呈V型的悬垂绝缘子串,每组悬垂绝缘子串的每支绝缘子串的一端依次通过球头挂环、直角挂板与同一联板连接,联板依次连接直角挂板、DB型调整板、U形挂环以及EB挂点金具;另一端通过碗头挂板与同一LF联板连接,每个LF联板通过两个直角挂板分别与两个平行的四分裂悬垂联板连接。本发明采用单挂点的联接型式,八分裂导线的强度及稳定性要求。
[发明]精品 H01B17/40

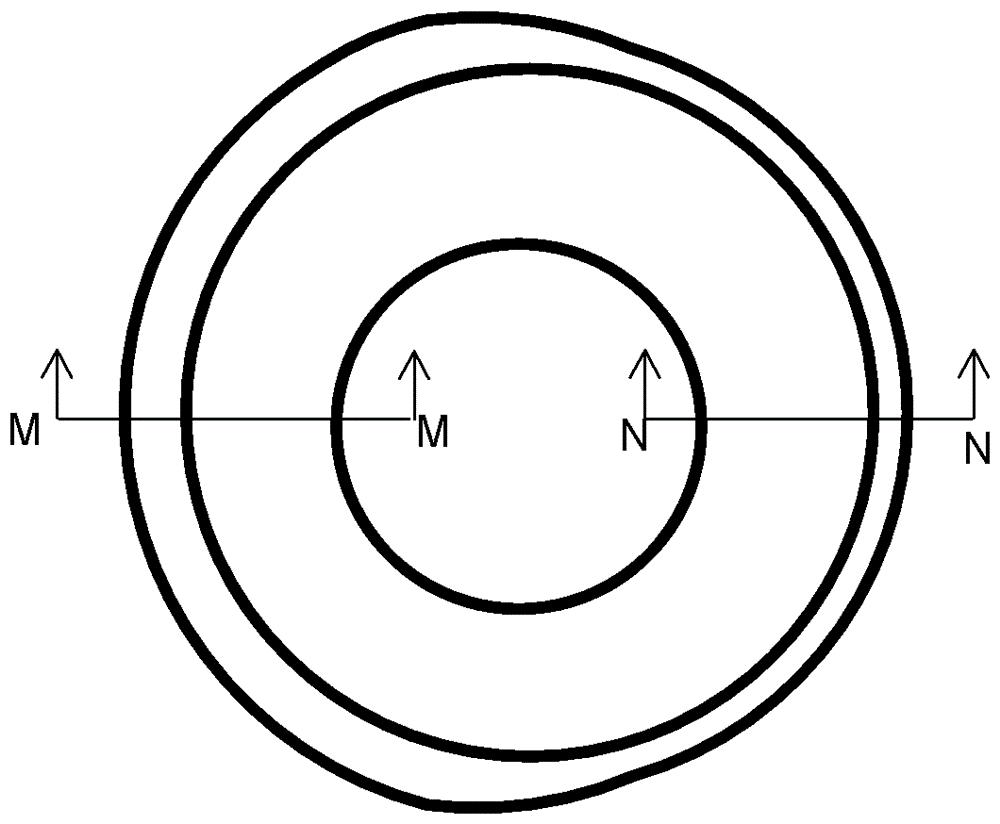

本发明涉及V型串直流瓷绝缘子用锌环及其应用,该锌环是一种半周厚、另半周薄且厚薄交界处平滑过渡的圆环,锌环厚半周的截面呈异形,锌环薄半周的截面与厚半周的截面形状相同且宽度及厚度不相等。该应用是在V型串直流瓷绝缘子铁帽和瓷件间的缝隙内于铁帽的表面包覆所述锌环,且锌环的厚半周与球窝的开口位于同一侧,锌环截面的第一直线部和第一弧线部分别与铁帽下端的内半部和外半部贴合,V形折线部的弯折部即为V型串直流瓷绝缘子的滴水檐处。本锌环不但使滴水檐处最厚,能最大限度提高锌环保护作用的有效性,有效地防止铁基电腐蚀,而且不会影响到绝缘子自身的机械性能。此外,其材料用量少,成本低。
[发明]精品 H01F37/00

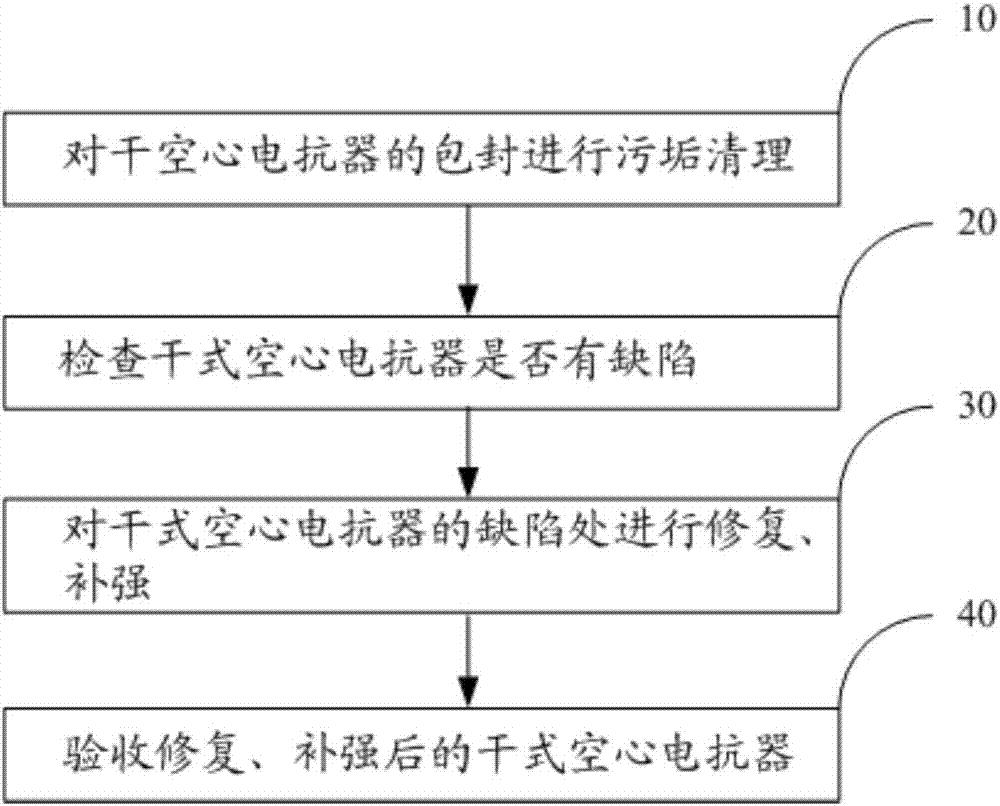

本发明公开一种干式空心电抗器的修复补强方法,涉及电抗器技术领域,为解决干式空心电抗器运行可靠性差和使用寿命短的问题。所述干式空心电抗器的修复补强方法包括:对干式空心电抗器的包封进行污垢清理;检查干式空心电抗器是否有缺陷;对干式空心电抗器的缺陷处进行修复、补强;验收修复、补强后的干式空心电抗器。本发明提供的干式空心电抗器的修复补强方法用于对干式空心电抗器的修复补强,提高干式空心电抗器运行可靠性和使用寿命。
[发明]精品 H01M10/54

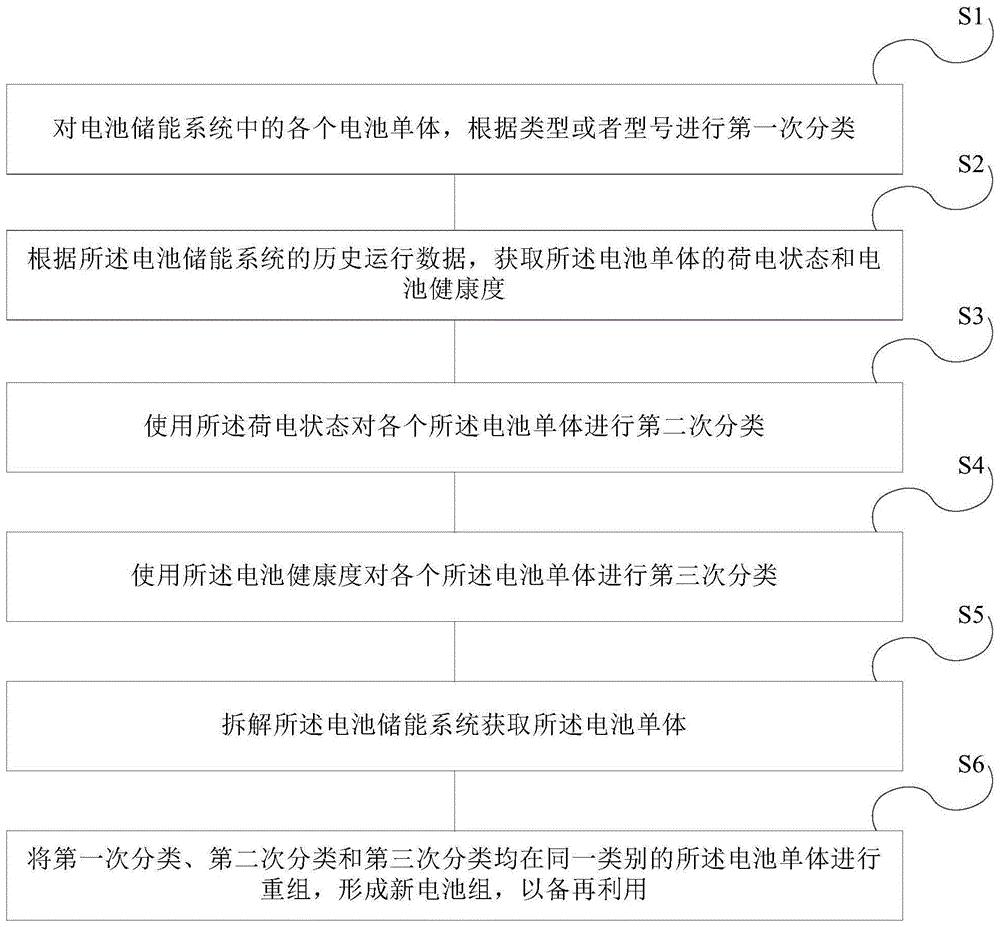

本发明提供一种电池再利用方法,涉及电池回收领域。本发明提供的电池再利用方法根据锂离子电池储能系统的历史运行数据,获取锂离子电池单体的荷电状态和电池健康度,并依据荷电状态和电池健康度对各个锂离子电池单体进行梯次重组利用。由于锂离子电池单体的荷电状态和电池健康度可以从锂离子电池储能系统的运行数据中直接获取,因此无需对锂离子电池单体逐个进行测量,有利于简化电池再利用方法,从而获得更大的经济效益和社会价值。
[发明]精品 H01G13/02

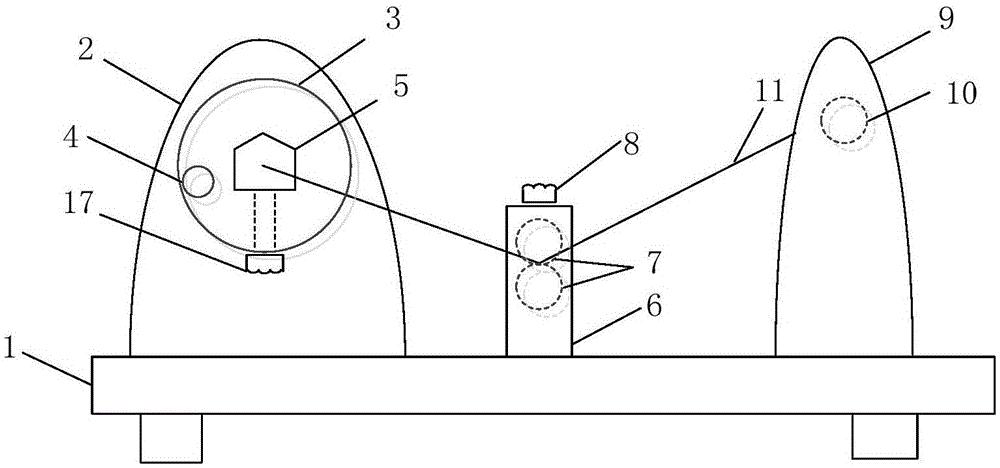

本发明公开了属于变压器套管制造技术领域的一种小型多功能的电容芯子卷绕装置。包括:底座;导杆安装机构,安装在底座上,包括转轮、把手、轮架、钳口、紧固齿带和横杆,通过扭动把手使得用于卷绕绝缘纸的导杆随着转轮一同旋转,紧固齿轮可以保护绝缘纸防止其在张力下滑落;张力控制机构,安装在底座上,包括滚轴架、橡胶滚轴、以及调节橡胶滚轴接触压力和旋转阻力的螺栓;纸轴和纸轴架,用于安装绝缘纸盘。该卷绕装置具有张力控制、卷纸固定等功能,具有操作简便、针对性强、便于维护等特点,可对长度小于200mm、导杆外径在5mm‑20mm的电容芯子进行卷制,弥补了大型卷制机对小模型卷绕困难的缺点。
[发明]精品 H01F38/34

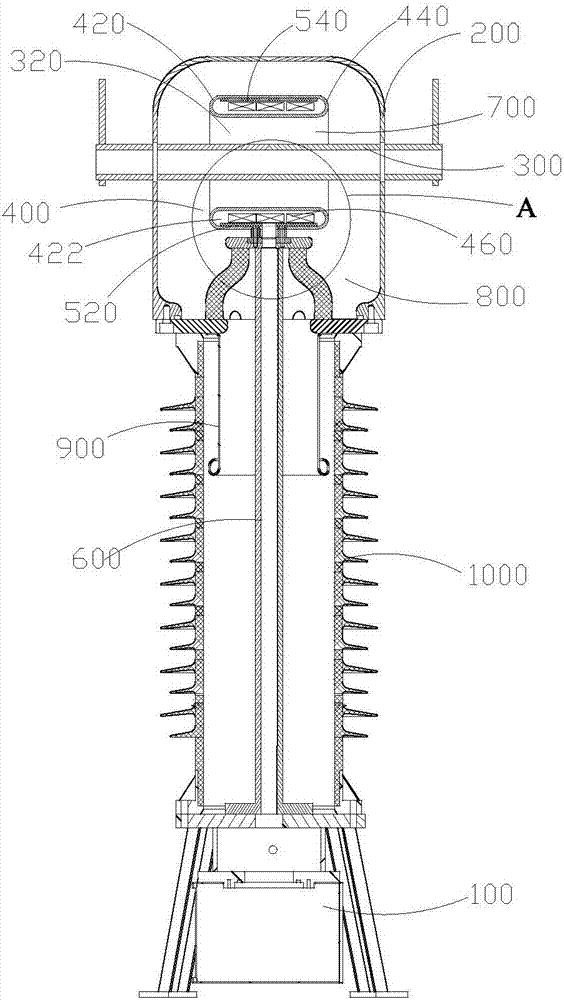

本发明公开了一种电子式电流电压互感器,包括信号采集装置、防护罩、设置于所述防护罩内的电导体、套装于所述电导体的电感装置、二次电容装置及接地引线装置,所述电导体与所述电感装置同轴布置,且所述电感装置包括设有安装腔室的屏蔽壳体,所述二次电容装置设置于所述安装腔室内,所述接地引线装置与所述屏蔽壳体、所述信号采集装置均电性连接。可以实现同时对电流和电压信号的采集测量,且上述互感器的结构紧凑、集成化高,功能一体化程度高,绝缘性能好且传感稳定。
[发明]精品 H01R11/01

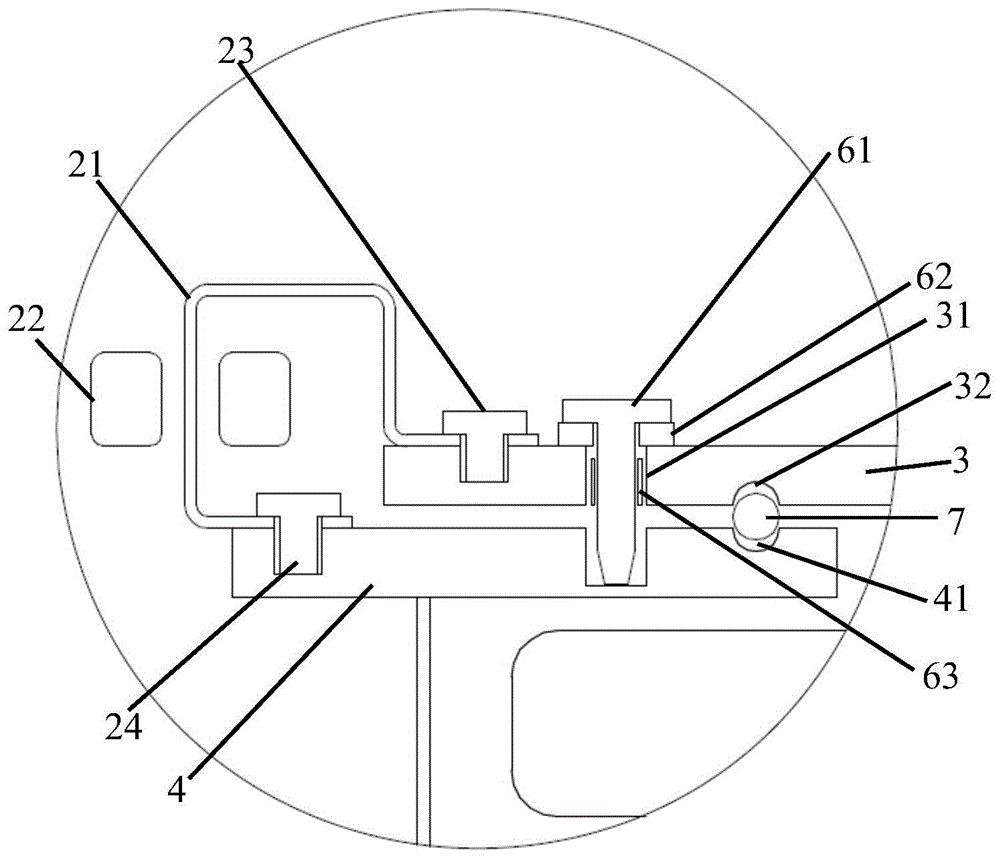

本发明公开一种连接结构、深井型垂直接地极及其装配方法,涉及直流输电工程中的接地技术领域。用于解决如何增大深井型垂直接地极中馈电钢管与导流电缆之间的焊接强度和可靠性的问题。本发明连接结构包括套环以及固定于所述套环的外壁上的连接耳,所述套环用于与馈电钢管配合套接,所述套环的侧壁上开设有焊接口,所述焊接口与所述套环的内部空间连通,所述连接耳用于与导流电缆内的导体焊接。本发明连接结构用于连接馈电钢管和导流电缆。
[发明]精品 H01B17/38

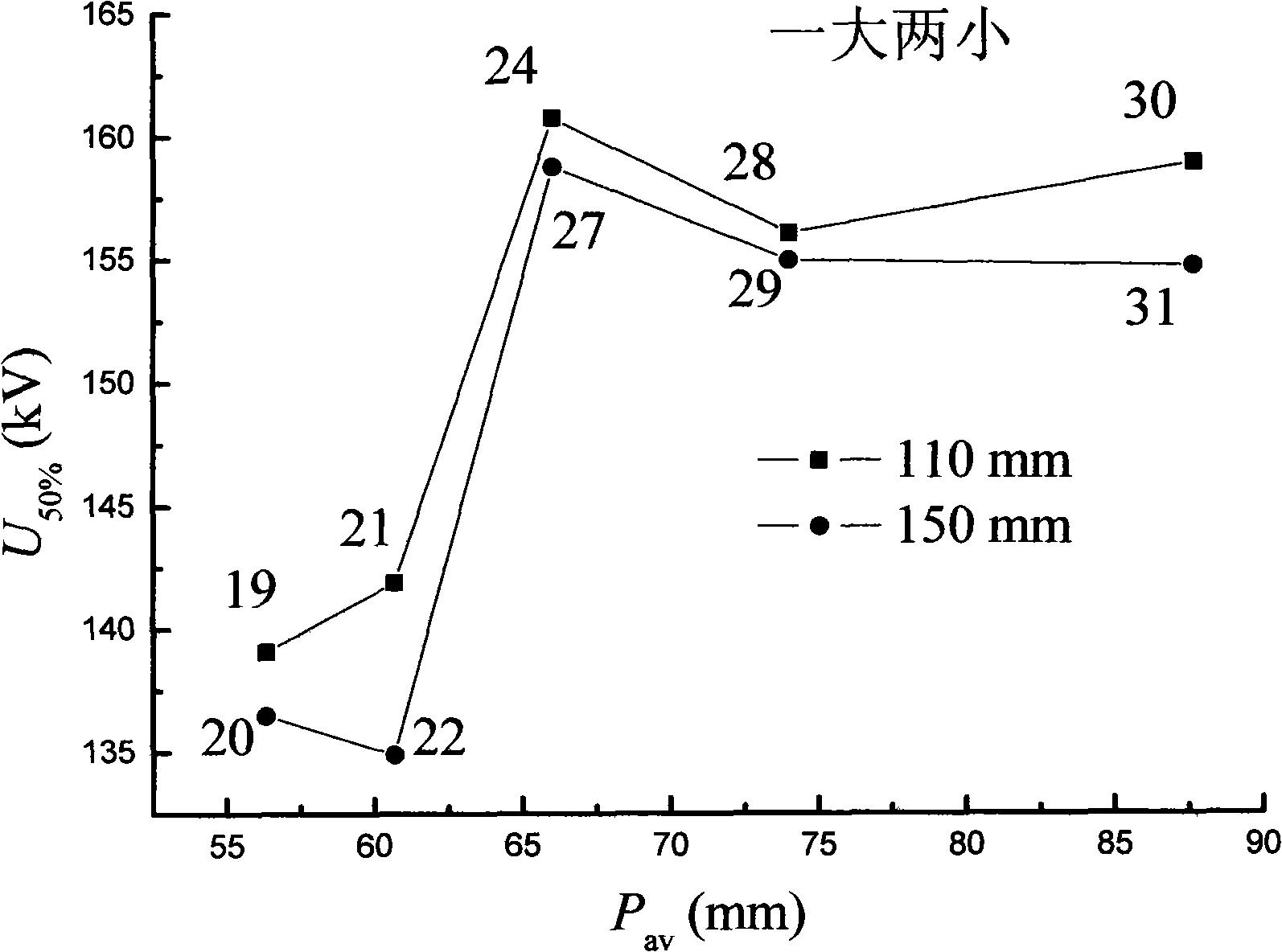

一种基于染污放电特性的直流悬式复合绝缘子伞裙结构,由若干直径相等的大伞及每两相邻大伞之间的一个或两个小伞排列组成,当相邻大伞之间设两个小伞时,相邻大伞伞间距为110~130mm;大伞伞伸出与最小伞的伞伸出之比为1.3~2.0,且平均伞伸出为65~67mm;该复合绝缘子的爬电系数为3.5~4.5。本优化设计的伞裙结构参数使得复合绝缘子在相同的结构高度的条件下具有优异的耐污湿性能,并且能大大降低绝缘子伞裙材料的消耗。
[发明]精品 H01F27/00
本发明涉及电气设备技术领域,公开了一种套管出线装置、变压器、电抗器及套管故障判断方法,套管出线装置的电流测试组件包括导电连接件和第二电流互感器,导电连接件分别连接在套管法兰和升高座法兰上,并通过第二电流互感器检测通过导电连接件的电流,在使用时,当第一电流互感器检测到故障电流且第二电流互感器未检测到故障电流时,判定从套管油中部分至套管油中部分以下的电流回路发生故障;当第一电流互感器未检测到故障电流且第二电流互感器检测到故障电流时,观察套管油中部分有无故障放电点,当套管油中部分有故障放电点时,判定套管油中部分故障,当套管油中部分无故障放电点时,判定套管从电流互感器套筒段至套管空气段发生接地故障。
[发明]精品 H01F27/28

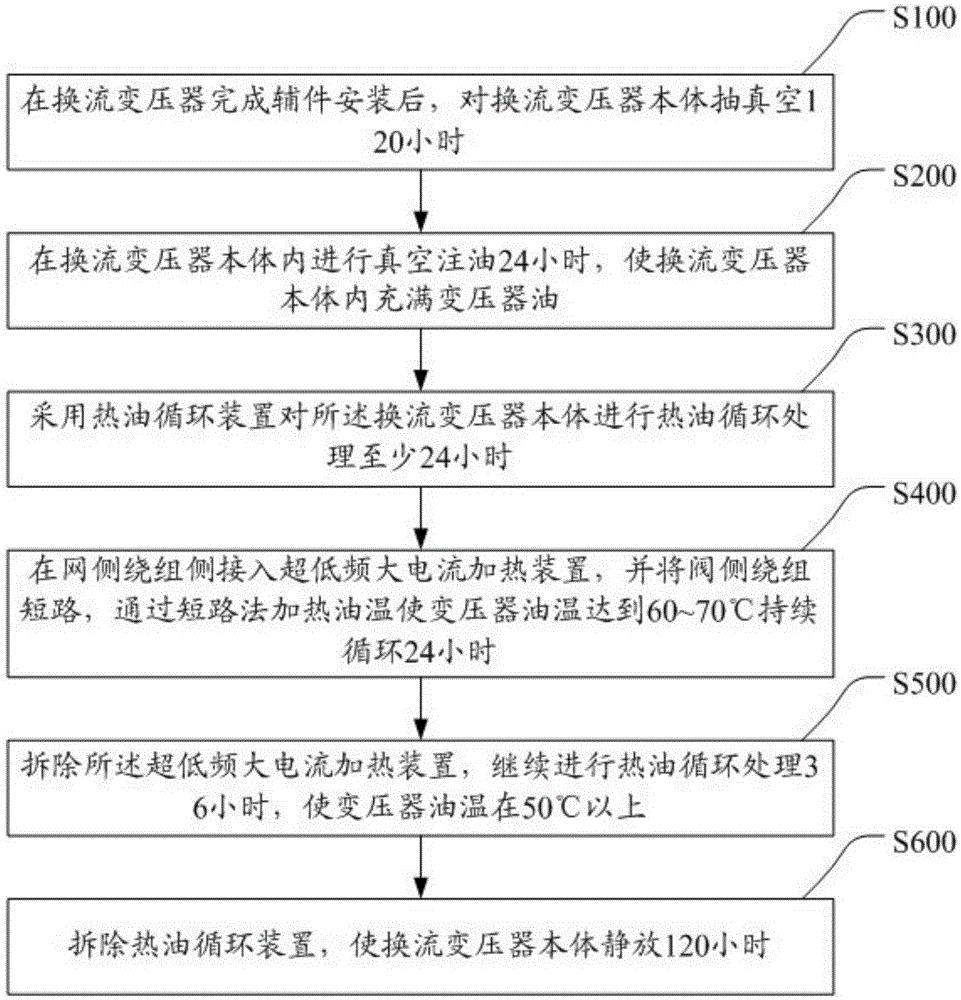

本发明公开了换流变压器及其现场干燥处理方法和现场干燥处理设备,其现场干燥处理方法包括抽真空120h、真空注油24h、热油循环24h、大电流加热同时热油循环24h、加热后热油循环36h、静置120h等过程。本发明在换流变压器本体中注油后进行一定时间热油循环处理、大电流加热热油循环处理,而后再进行一段时间的热油循环,可以保证变压器油和绝缘件组件中的水分及时排出,确保换流变压器投入运行之前,油中含水量符合要求,绝缘电阻值满足规程要求,保证在换流变压器运行时不会出现水分过量析出而影响变压器运行的情况。
[发明]精品 H01B13/22

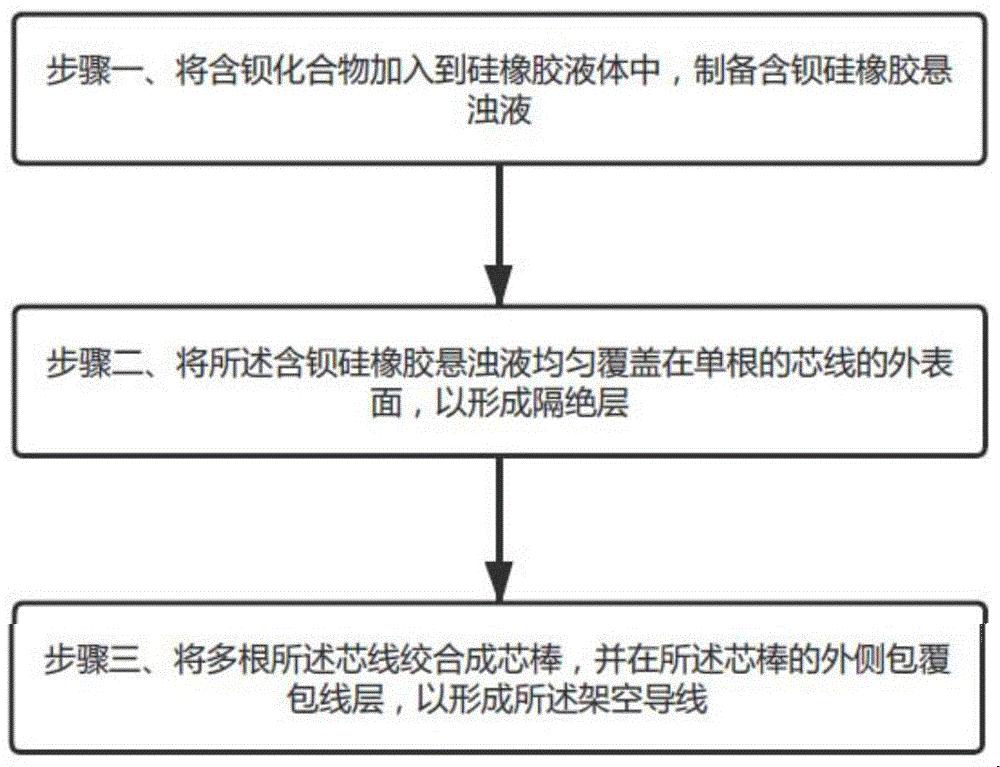

本发明公开了一种架空导线的制作方法,包括步骤一、将含钡化合物加入到硅橡胶液体中,制备含钡硅橡胶悬浊液;步骤二、将所述含钡硅橡胶悬浊液均匀覆盖在单根的芯线的外表面,以形成隔绝层;步骤三、将多根所述芯线绞合成芯棒,并在所述芯棒的外侧包覆包线层,以形成所述架空导线;通过含钡化合物制备含钡硅橡胶悬浊液,并覆盖在单根的芯线的外表面,将所述芯线绞合成芯棒并包覆包线层,制作成所述架空导线,所述架空导线在经过X光检测时,X光穿过所述包线层后,富含钡离子的所述隔绝层能在X光下被成像为高亮显影,从而实现对金具压接状况的检测和判断。
