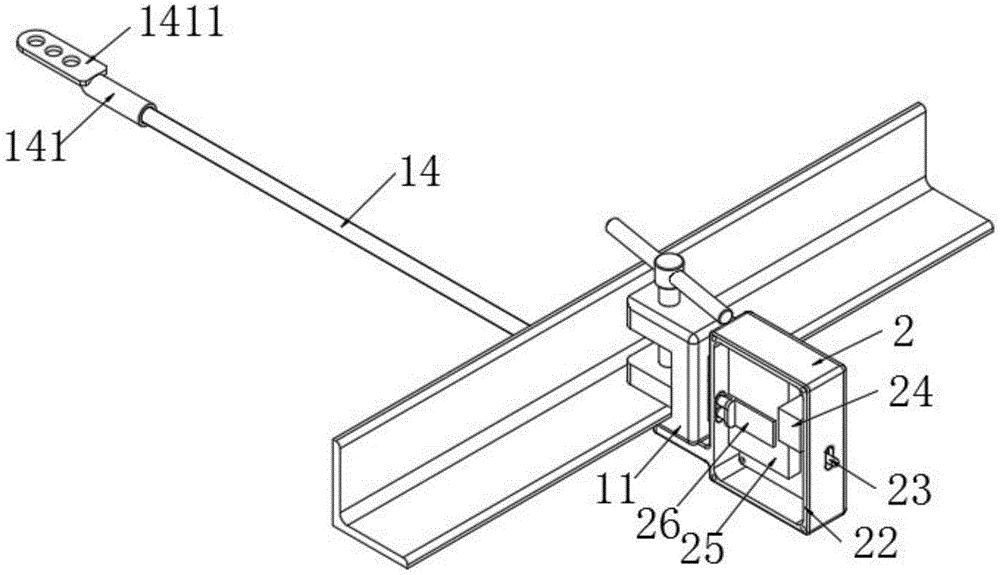

[实用新型]精品 H01R11/15
本实用新型属于电力线路布设技术领域,尤其为带告警装置的防脱型高压电力线路接地线,包括接地端组件,所述接地端组件上设有角钢安装座,所述角钢安装座的内部夹持固定有角钢,所述角钢安装座的外侧底端固定有接地导线;在接地端加装一套告警装置,用于监控接地线在作业过程中的状态是否正常,告警装置由槽型激光传感器、锂电池、电池管理板、控制板、2G数传模块、电源开关和外壳组成,槽型激光传感器还与控制板形成一个闭环通路,当装置电源启动以后,若装置突然断电或人为关闭装置的电源开关,就会触发装置报警,以此来检测判别装置存在异常,报警的形式是通过2G数传模块转换为报警信息,以短信或微信形式发给接收设备。

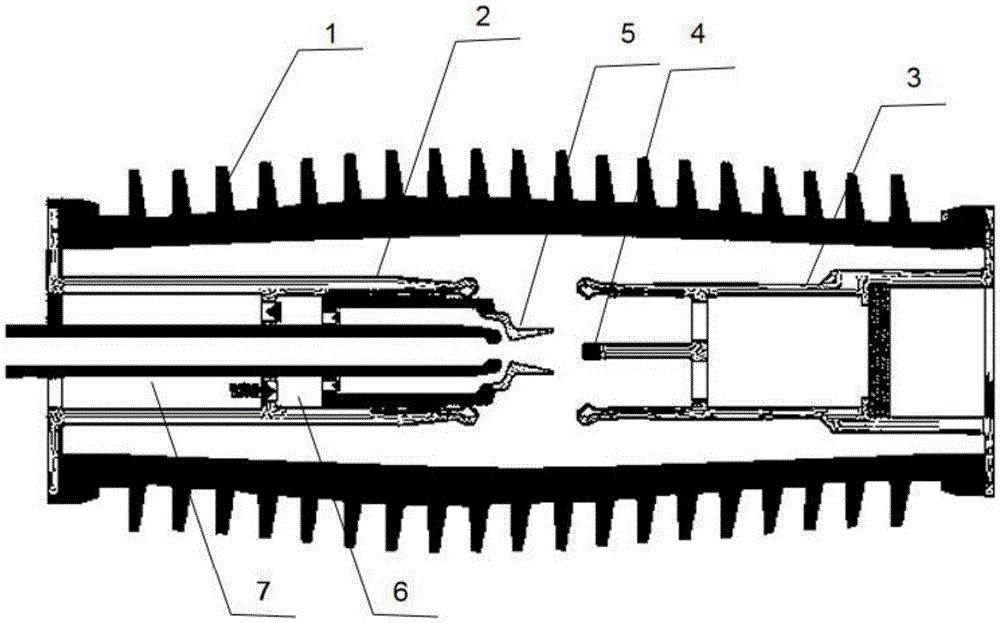

[实用新型]精品 H01H73/18
本申请提供的耐烧蚀快速灭弧的断路器灭弧室及断路器,灭弧室包括设置在灭弧室腔体内部的动触头和静触头;静触头的接触点表面覆盖有石墨烯材料;动触头与静触头的接触端设置有V型结构喷口,V型结构喷口的开口朝向静触头的一侧,灭弧气体由V型结构喷口喷出。由于在出头分离时,触头间电弧会产生高温,烧蚀触头表面材料及结构,因此在静触头的接触点表面涂覆有石墨烯材料,石墨烯具有优良的耐高温性能及导电性能,能够提高触头的关合次数,提高断路器使用寿命;同时,通过将动触头与静触头的接触端设置为V型结构喷口,大幅度加大灭弧气体喷出的加速度,使得灭弧的纵吹作用得到加强,电弧在短时间内被熄灭,加快了因触头分离产生的熄弧过程。

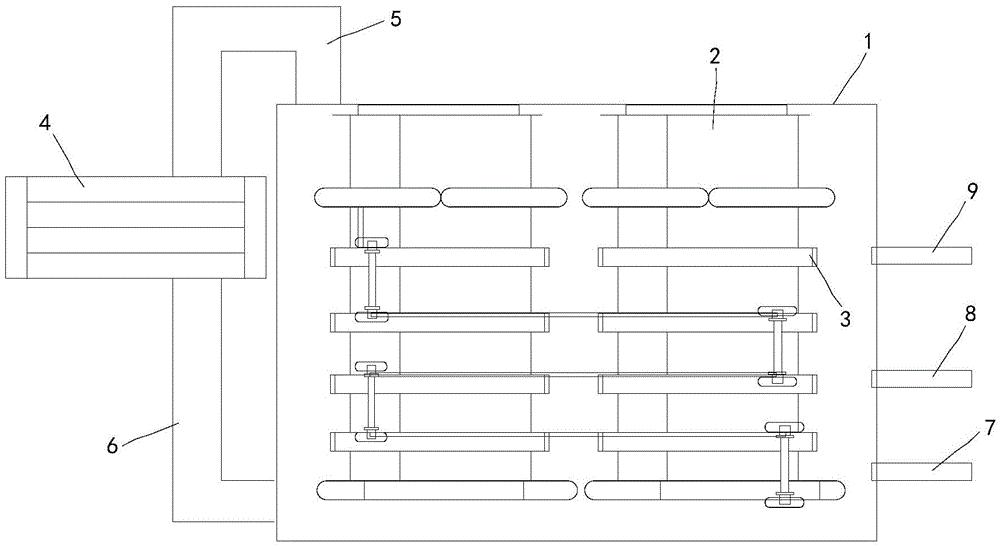

[实用新型]精品 H01L23/44
本实用新型涉及换流阀技术领域,公开了一种浸没式换流阀装置,包括壳体、接线端子以及换流阀组件,所述换流阀组件安装于所述壳体的内部空腔,所述空腔灌注有绝缘液体,以使所述换流阀组件浸没在所述绝缘液体内,所述接线端子与所述换流阀组件电气连接,所述接线端子设于所述壳体的外侧。将所述换流阀组件浸没在所述绝缘液体内,在该换流阀装置工作过程中,利用所述绝缘液体直接带走所述换流阀组件产生的热量,通过所述接线端子连接外界设备,所述绝缘液体的绝缘性能比空气还好,只需更小的距离便可以实现绝缘要求,所述壳体同时对所述换流阀组件起到保护作用,不需要建立阀厅,节省了大量安装空间。

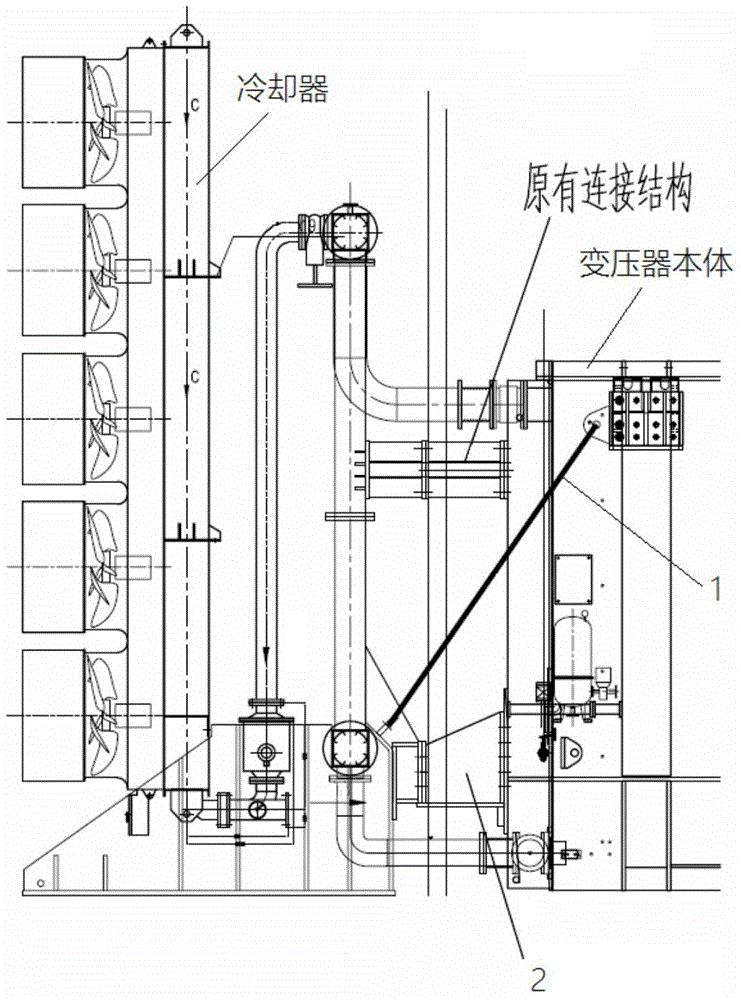

[实用新型]精品 H01F27/08
本实用新型公开了一种特高压柔直变压器本体与冷却器连接工装,用于连接变压器本体和冷却器,所述的连接工装包括斜拉组件和横向焊接件;斜拉组件一端与变压器本体上部肩座连接,另一端斜向下延伸与冷却器底座连接;横向焊接件一端与变压器底部肩座焊接,另一端与冷却器底座焊接。本实用新型结构简单,调节方便,利用变压器上部肩座作为受力点,对冷却器底座进行提拉,通过花篮螺栓调节松紧和拉距,实现变压器本体与冷却器的连接和加固。

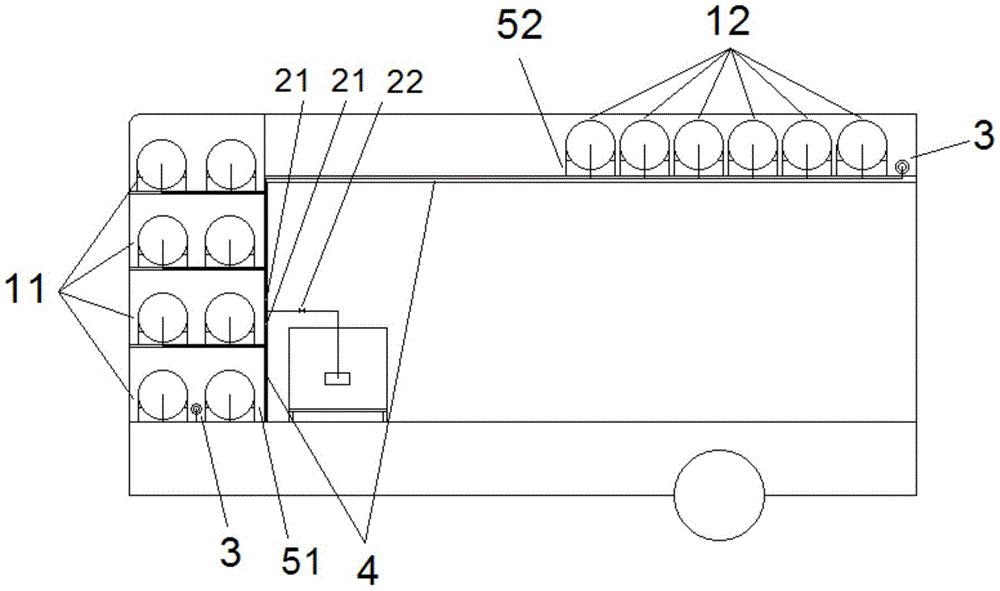

[实用新型]精品 H01M8/04082
本实用新型公开了一种车载储氢系统,包括设于车厢内的至少两组储氢组件,任意一组储氢组件与氢燃料电池的进气管路间分别设有进气阀,进气阀连接有控制器,进气管路连接有主管路,主管路与氢燃料电池连接,主管路上设有控制管路开关且与控制器连接的主控制阀,任意一组储氢组件分别设有用于加氢的加氢阀。应用该系统,通过设置至少两组储氢组件与氢燃料电池连接,当其中一组储氢组件氢气不足时,打开其它储氢组件的进气阀实现对氢燃料电池的进气,在其他储氢组件加氢时能够保证氢燃料电池的氢气供给,并通过控制器与进气阀、加氢阀的连接,实现阀门的远程切换,实现自动化控制,保证储氢系统的连续供电。本实用新型还公开了一种氢燃料电源车。

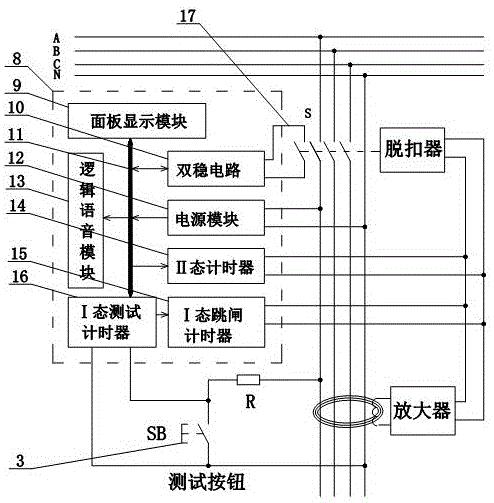

[实用新型]精品 H01H83/04
本实用新型公开了一种安全型漏电保护开关,包括壳体和电路板,电路板上设置有漏电自动测试回路,壳体的面板上安装有测试按钮、测试失败指示灯、测试正常指示灯和跳闸时间提示信息屏,壳体的上下两侧对应设置有进出线接线端子和底座固定孔,电路板上还设置有逻辑功能控制单元,逻辑功能控制单元包括面板显示模块、双稳电路、逻辑语音模块、电源模块、Ⅰ态测试计时器、Ⅰ态跳闸计时器和Ⅱ态计时器,双稳电路的状态切换采用开关自带辅助接点。本实用新型在普通漏电保护开关的基础上增加了漏电测试的管理功能,使用方便,安全性能较高,自带管理功能,测试不正常就会自动拒绝使用,能够有效保护人员和财产安全,具有显著的经济价值和社会价值。

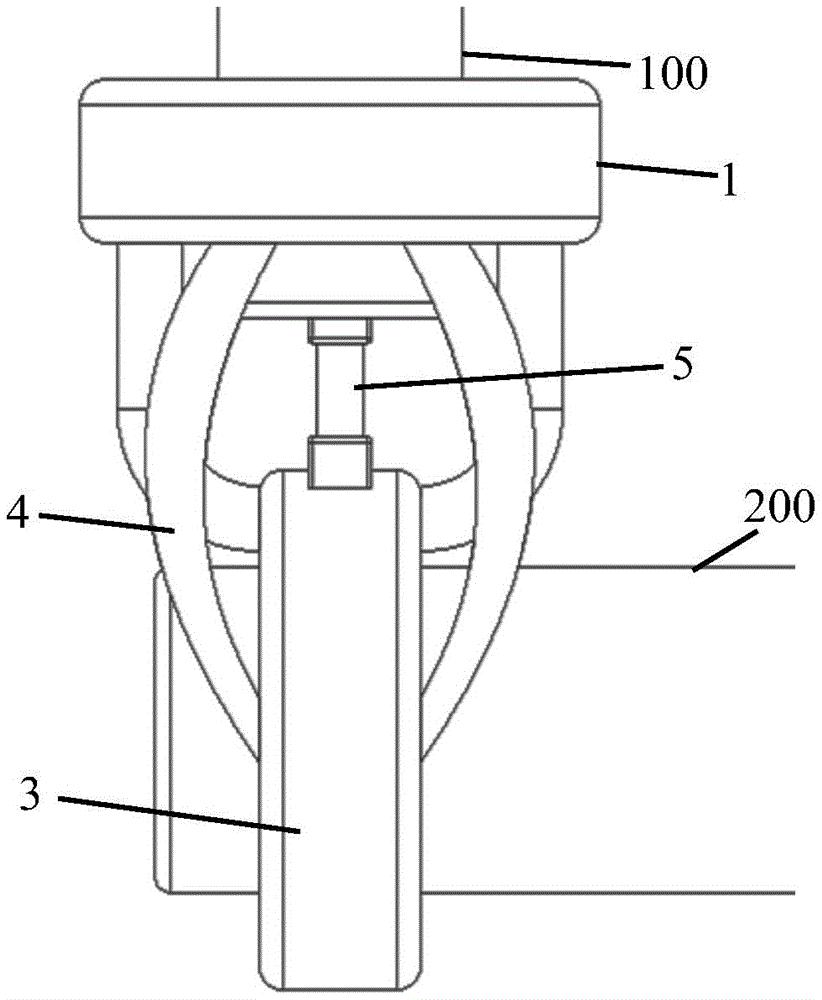

[实用新型]精品 H01R31/06
本实用新型涉及输电设备技术领域,公开了一种接线装置及输电设备,通过第一抱箍与套管接线端子连接,第二抱箍与母线连接,并通过载流引线连接第一抱箍和第二抱箍,从而实现套管接线端子与母线电气连接,避免了现有的接线装置采用插接式完成套管接线端子与母线电接触导致触头接触不良造成触头局部过热的问题,有效地提高了接线装置的安全性。

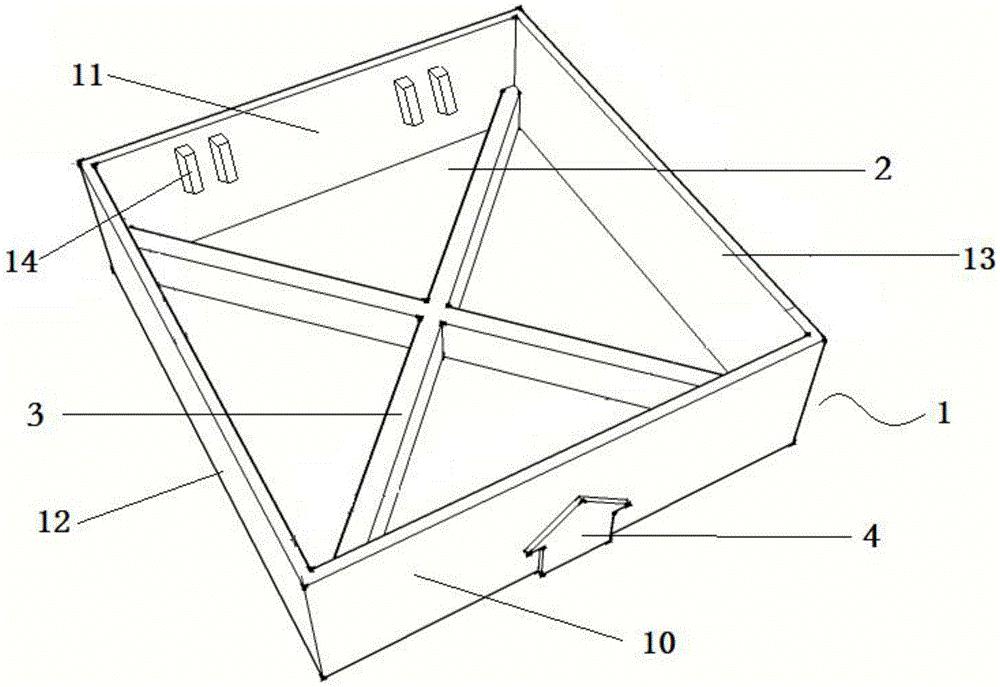

[实用新型]精品 H01H21/04
本实用新型公开一种用于接触器的防误动装置,包括侧板、底板和支撑体;侧板上设置安装指示,侧板包括第一侧板和第二侧板,第一侧板和第二侧板固定于底板的两侧,侧板用于卡接接触器;支撑体一面与底板的一面固定连接,支撑体的另一面与底板形成预设的距离,支撑体上设有与接触器动触头配合的空隙。本实用新型保护刀闸及地刀分合闸接触器的动触头,免于被人为误操作,或被刀闸及地刀机构箱内设备误触,保证刀闸及地刀分合闸接触器的正常工作。
[实用新型]精品 H01H31/02
本实用新型公开了一种隔离开关,包括:隔离开关本体、用于采集隔离开关本体的影像的摄像头、用于采集隔离开关本体分闸与合闸状态的位置传感器、用于对机构箱内部的温湿度进行采集的温度、湿度传感器,以及与摄像头连接并用于接收所述摄像头采集到的影像结果的显示器;位置传感器,包括设置于隔离开关本体的传动系统上的微动开关;显示器搭载于计算设备终端,作为终端的对外交互接口,计算设备终端与摄像头、位置传感器和温度、湿度传感器连接。本实用新型公开的一种隔离开关,能有效解决现有技术能有效解决现有技术无法判断隔离开关刀臂上出现故障的情况,且无法保证监控识别的可靠性的问题。

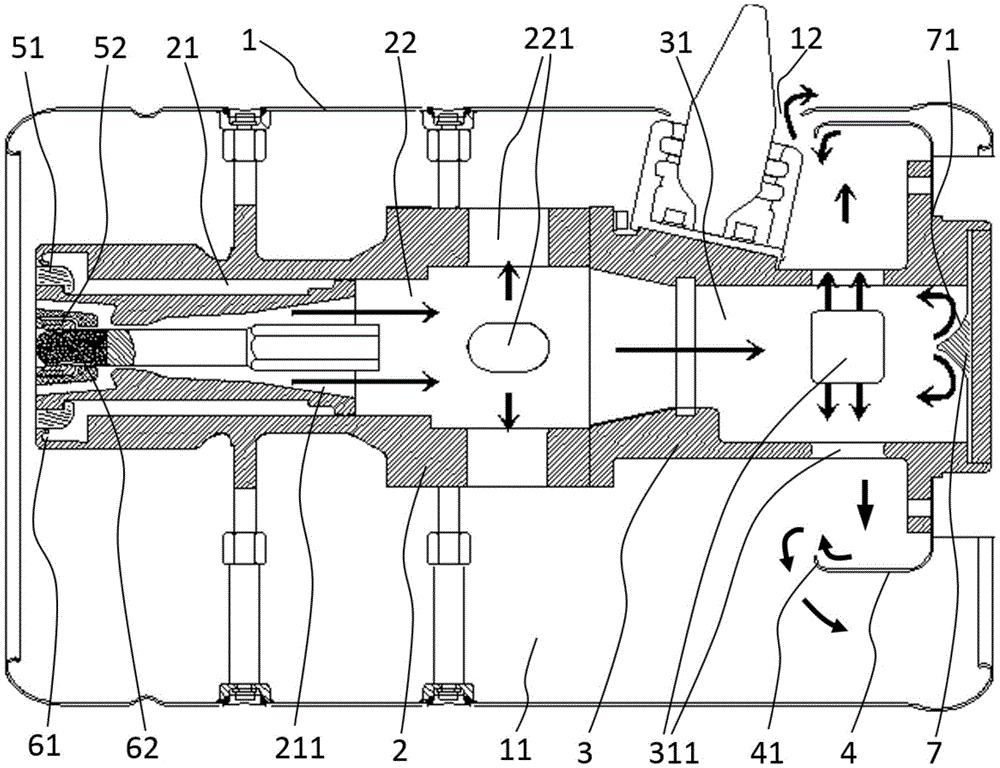

[实用新型]精品 H01H33/04
本实用新型公开了一种灭弧结构,包括:壳体,其具有空腔和外通孔,外通孔连通空腔和外界;安装座,其设于空腔中,安装座中部从后至前依次设有连通的安装腔和第一通道,安装腔内设有动触头和静触头;第一通道与安装腔连通,第一通道周侧开设有若干通向空腔的第一通孔;静触座设于空腔中并与安装座的前端相连,静触座中部设有第二通道与第一通道接通,第二通道周侧开设有若干通向空腔的第二通孔;外导流板,其至少部分位于正对于所述第二通孔外侧的所述空腔中。本发明还公开了一种断路器。这种灭弧结构及断路器,其可以将高温高压的灭弧气体引导性的排出,使得高温高压气体的温度和速度得以降低,不容易造成外部壳体的损毁,使用寿命长。

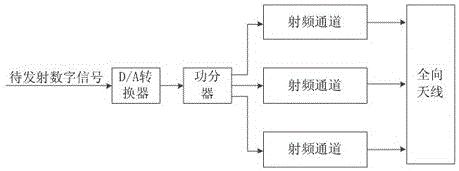

[实用新型]精品 H01Q1/36
本实用新型公开了一种用于数据传输设备的全向射频发射装置,包括D/A转换器、功分器、全向天线和多路射频通道;所述D/A转换器将待发射数字信号转换为模拟信号,D/A转换器的输出端与功分器连接,所述功分器的输出端分别与每一路射频通道连接,各路射频通道的输出端均与全向天线连接;所述全向天线包括支撑台、金属连接柱和天线辐射结构;所述天线辐射结构包括截顶倒圆锥形的第一辐射部和圆柱形的第二辐射部;所述支撑台的上表面设置有馈电合路网络,所述馈电合路网络包含多条微带线;所述支撑台内设置有多根贯穿支撑台的上下表面馈电电缆。本实用新型具有结构简单,成本低,辐射功率性能良好的优势。

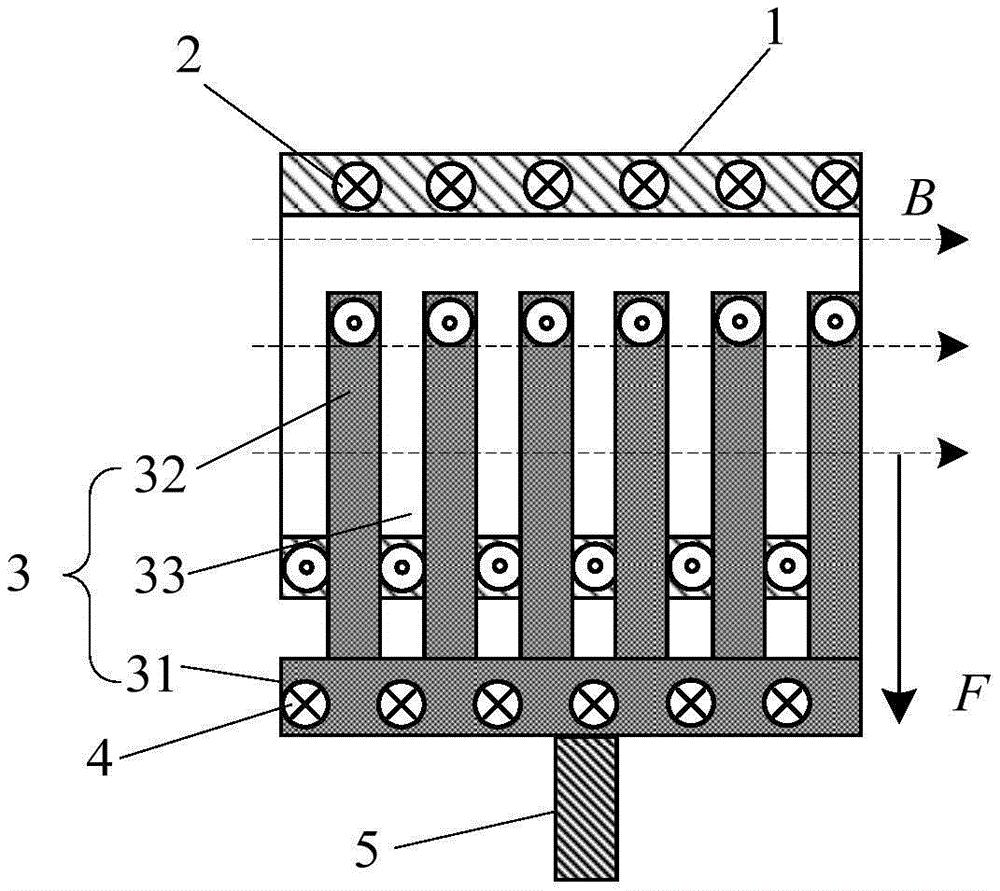

[实用新型]精品 H01H3/28
本实用新型提供了一种栅式电磁斥力机构,包括:定骨架、套设于定骨架的外侧的定线圈、动骨架、套设于动骨架的外侧的动线圈、输出杆,定骨架的一侧面设有若干个导向槽,动骨架设有底架和设置于底架上的若干个与导向槽一一对应的插入件;输出杆设置在动骨架与插入件相对的一侧;插入件贯穿导向槽,以将动线圈插入定线圈内部;当流经定线圈的电流和动线圈的电流为同向或反向电流时,定线圈与动线圈之间产生的电磁斥力或电磁吸力,以通过动骨架带动输出杆沿第一设定方向或第二设定方向移动,从而实现双向运动;同时将动线圈插入定线圈内部,使得电流方向与磁场方向垂直,提高电磁能量的利用效率,适用于长行程场合,适用于快速分合闸的场合。
