[发明]精品 G01R31/12

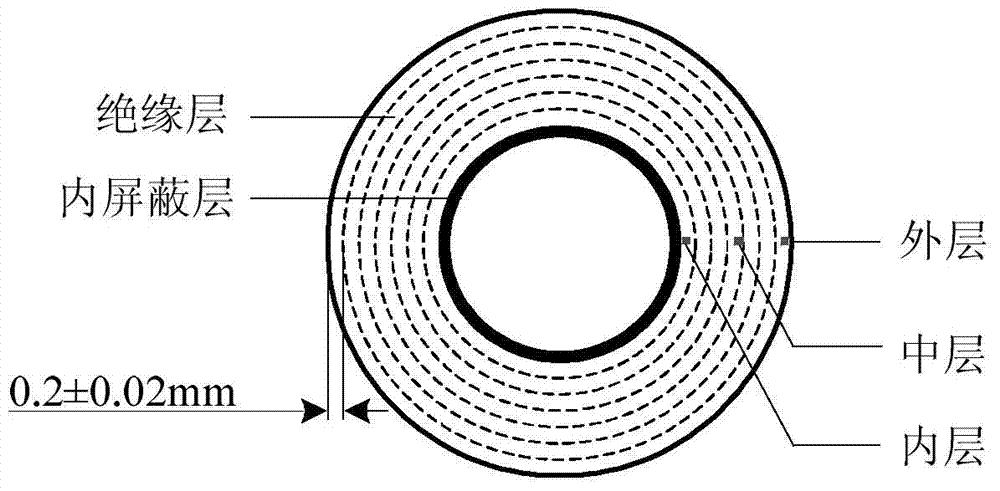

一种基于超低频介损的直流电缆挤出绝缘老化状态评估方法，以直流电缆的挤出型固体绝缘为研究对象，包括如下步骤：准备电缆绝缘内、中、外层切片试样；根据电缆的额定运行电压及尺寸参数确定测量电压；在不同的0.1Hz电压下进行试样介损测量；测量数据处理并在归一化坐标系中制作介损‑电压曲线图；根据介损‑电压曲线图上内、外层介损值的大小及其随外加电压的变化趋势，评估直流电缆挤出绝缘的老化状态；按照本发明方法可以对直流电缆挤出绝缘的老化程度进行准确评估，有效判断挤出型直流电缆的实时状态；测试所需的试样量小，对测试仪器的电压及容量要求低；减小了测试仪器系统误差的影响，降低了对测试设备精确度的要求；无需与历史数据对比，适用于原始数据缺失的电缆状态评估。
[发明]精品 G01R19/00

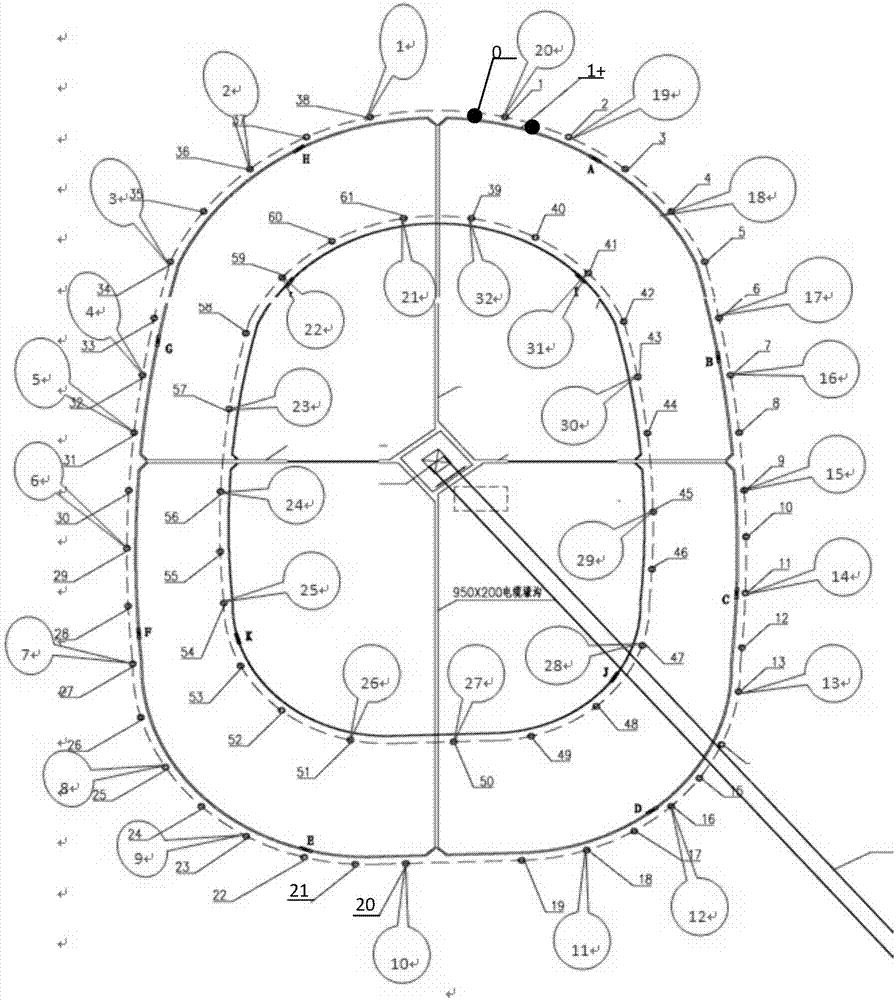

本发明公开了一种特高压直流垂直接地极的跨步电压测试方法。所述跨步电压测试方法如下：所述测试方法在接地极调试时进行测试，将接地极的内环和外环分为四个象限，在外环的四个象限区域中分别选取4～6个电极井作为参考测试点进行测量，内环的四个象限区域中分别选取3～4个电极井作为参考测试点进行测量，在每个参考测试点四周地面以1m为电位，分别选取多个测试点进行测试，采用万用表测试得到多个跨步电压值，并选取最大的一个跨步电压值作为该参考测试点的跨步电压值。本发明提供的测试方法注入接地极址的电流较大，并能够达到接地极的额定入地电流，通过测试额定入地电流下的跨步电压，能够很好的反映接地极电气性能。
[发明]精品 G01R31/00

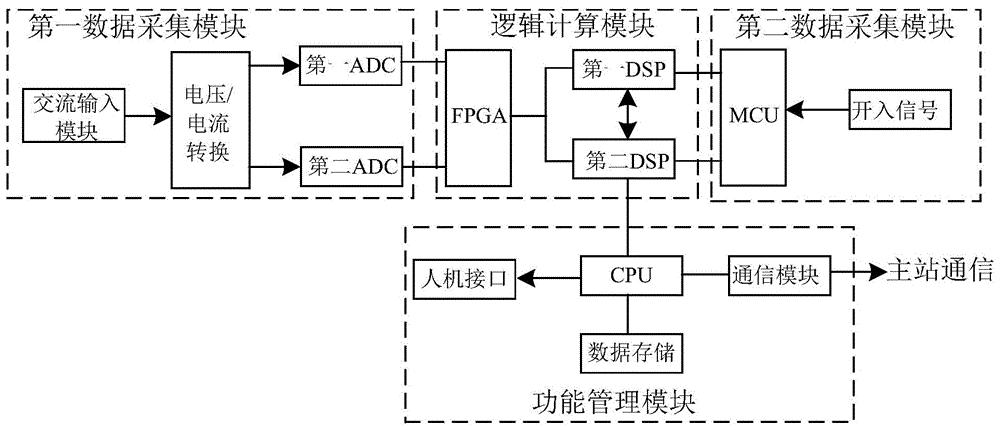

本发明涉及一种电力系统厂站端的负荷参数辨识装置及其方法，包括以下步骤：1)实时采集电网二次回路的电压和电流信号，并对得到的电压、电流信号进行转换滤波后进行离散采样，得到电压、电流信号的原始采样值；2)实时采集电网二次回路的开入状态信息，并对得到的开入状态信息进行防抖和判别后转换为数字信号，得到线路开关的分合状态信息用于人机界面的显示；3)根据电压、电流信号的原始采样值进行相量计算和负荷参数辨识，得到相量计算结果和负荷参数辨识结果；4)将步骤2)中的开关状态信息、步骤3)中得到的相量数据和负荷模型参数辨识结果，通过人机界面进行显示，并上传到调度主站。
[发明]精品 G01R29/14

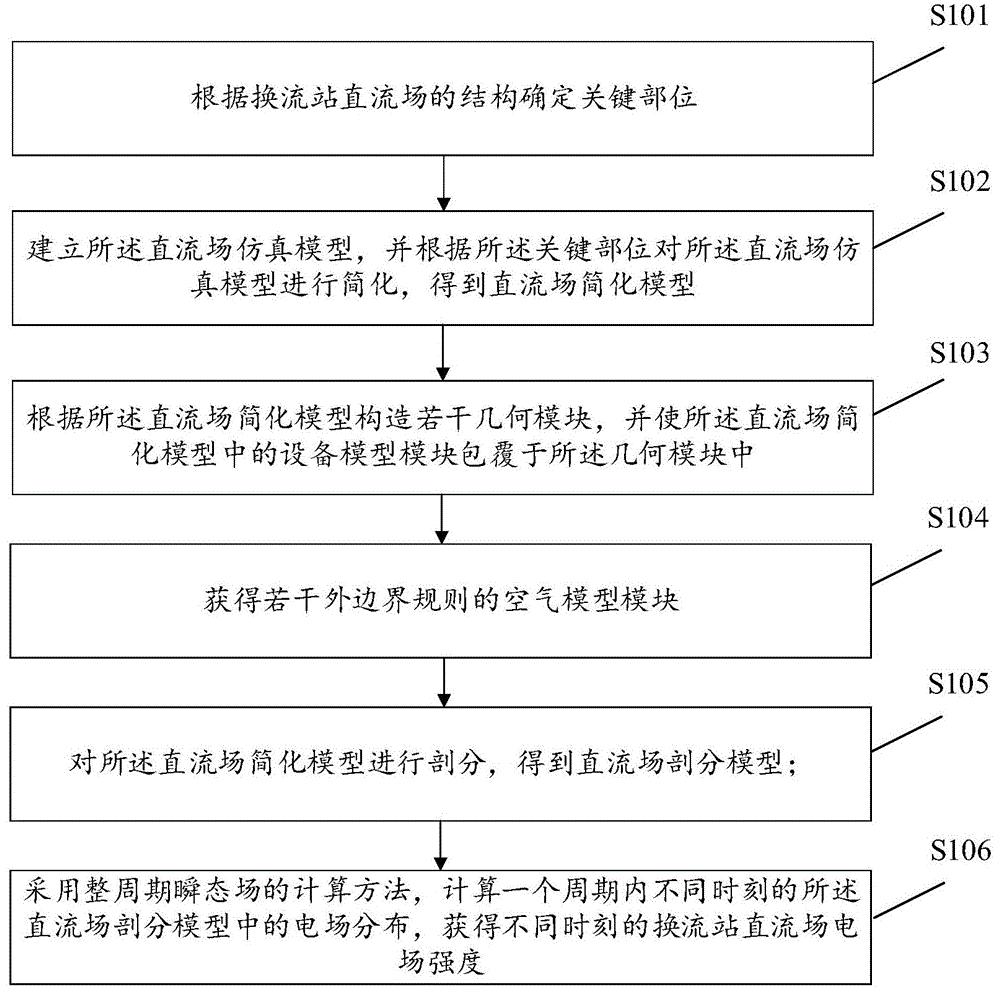

本发明公开了一种超/特高压换流站直流场电场仿真方法，包括：根据换流站直流场的结构确定关键部位；建立直流场仿真模型，并进行简化，得到直流场简化模型；根据直流场简化模型构造若干几何模块；获得若干外边界规则的空气模型模块；对直流场简化模型进行剖分，得到直流场剖分模型；根据直流场各部位的材料，确定对应的相对介电常数和电导率，并施加至直流场简化模型的各部位；采用整周期瞬态场的计算方法，获得不同时刻的电场强度。本发明公开的一种超/特高压换流站直流场电场仿真方法，能够简化仿真模型，提高仿真计算效率。本发明还公开了一种超/特高压换流站直流场电场仿真装置和存储介质。
[发明]精品 G01R31/00

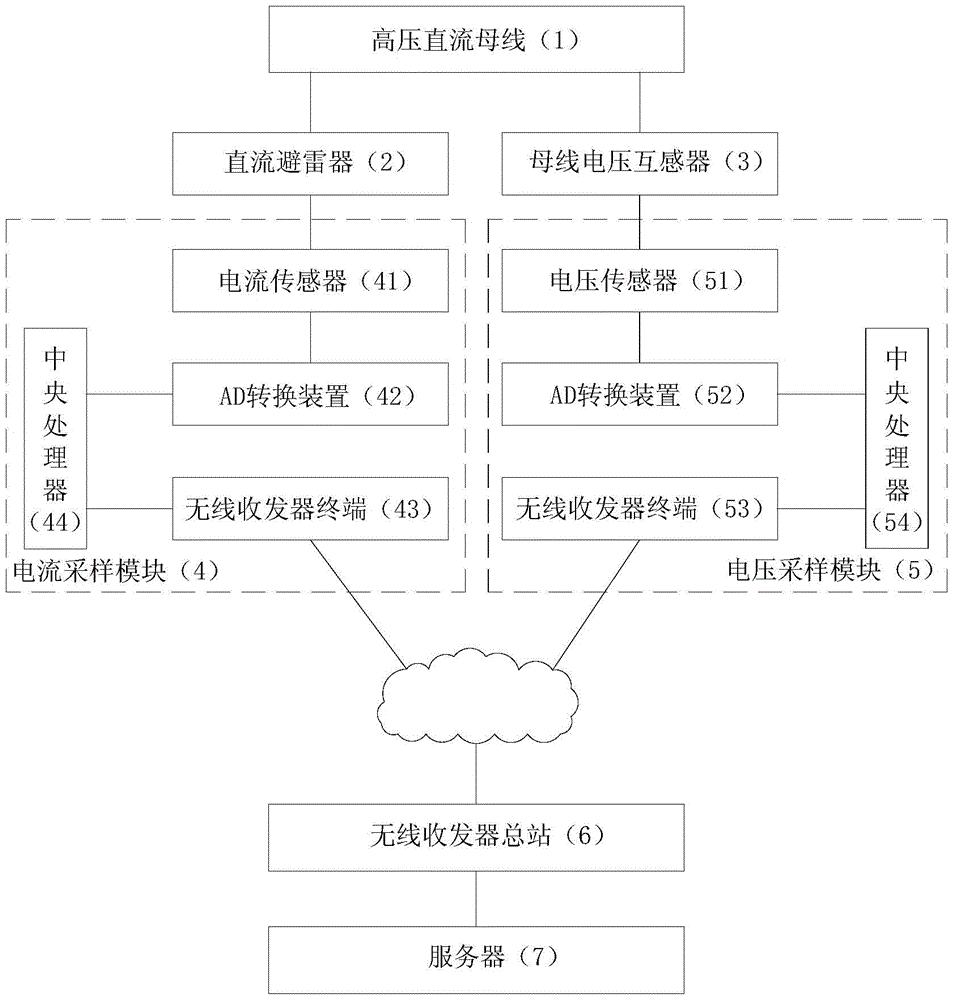

本发明公开了一种直流换流站直流避雷器带电检测系统，其包括：高压直流母线、直流避雷器、母线电压互感器、电流采样模块、电压采样模块和处理模块，处理模块接收电流采样模块、电压采样模块分别通过直流避雷器、母线电压互感器提取的电流数据序列和电压数据序列并对二者进行计算，以判定直流避雷器的可靠性。本发明还公开了一种采用上述带电检测系统进行可靠性检测的方法。本发明减少了老化受潮等因素对直流避雷器的不利影响，提高了直流系统运行的安全性。
[发明]精品 G01N17/00
本发明公开了一种大气腐蚀等级图绘制方法，所述方法首先通过现场暴露试验收集大气腐蚀速率数据，再收集大气腐蚀等级图绘图区域内各个气象站点的气象环境数据，然后通过收集的大气腐蚀速率数据和气象环境数据运用回归分析方法建立剂量响应函数模型进行大气腐蚀等级图的绘制操作，最后进行电力输电系统的数据植入。利用所述方法绘制的大气腐蚀等级图能用于南方电网地区大气腐蚀性的评估及材料的服役寿命预测，特别增加电力输电系统的地理信息数据，能够为输电线路的布设、检修、防腐蚀等工作提供便利指导。
[发明]精品 G01N15/08
本发明公开一种用于测量深井排气效率的实验平台，涉及直流输电工程中的接地技术领域。用于解决如何使垂直接地极所处深井的排气效率达到最优的问题。本发明用于测量深井排气效率的实验平台包括供气装置、实验装置和气速测量装置，供气装置用于输出气体；实验装置包括实验桶以及可拆卸连接于实验桶的上端开口处的密封盖，密封盖上穿设有第一进气管和第一排气管，第一进气管的上端与供气装置连接，下端侧壁上开设有出气孔，第一排气管的下端侧壁上开设有进气孔；气速测量装置用于测量由第一排气管排出的气体的速度。本发明的实验平台用于试验不同焦炭粒径、不同焦炭含水量以及不同滤布下垂直接地极所处深井的排气效率。
[发明]精品 G01R31/327

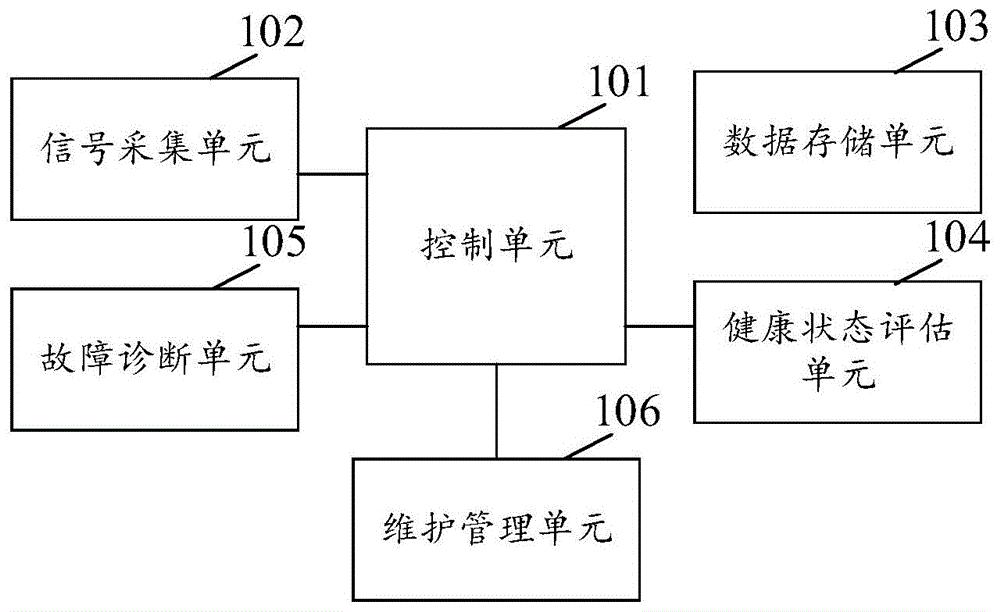

本发明公开了一种柔性直流换流阀监测诊断系统，包括：分别与控制单元相连的信号采集单元、数据存储单元、健康状态评估单元、故障诊断单元和维护管理单元；控制单元接收信号采集单元采集的系统运行特征状态信号，并根据运行特征状态信号得到系统实时运行数据；数据存储单元存储系统实时运行数据；健康评估单元接收到控制单元的评估信号后，根据系统实时运行数据得到换流阀的健康状态，绘制健康因子曲线图；故障诊断单元根据系统实时运行数据对故障进行诊断和定位；维护管理单元用于根据健康因子曲线图预测柔性直流换流阀的故障预测状态，得出维护建议。本发明公开的柔性直流换流阀监测诊断系统能够通过实时监控直流输电系统运行的特征状态，获取换流阀的运行状态，并对换流阀的故障状态进行预测。
[发明]精品 G01R31/00

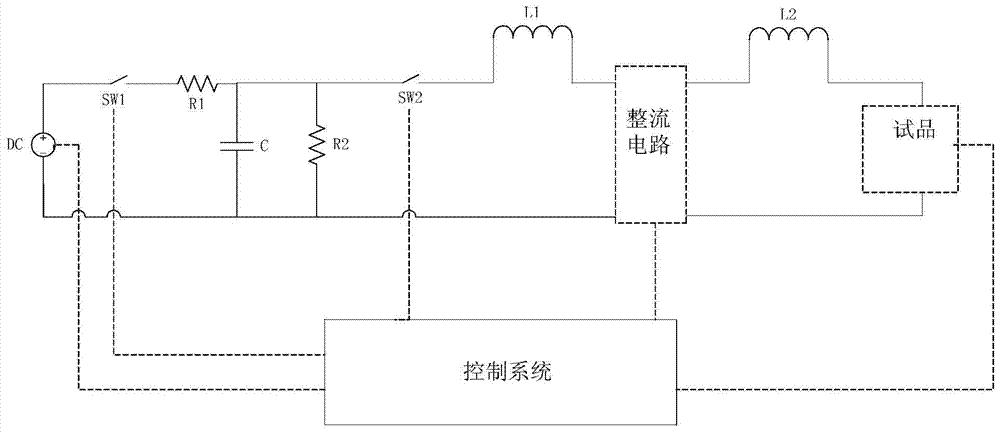

本发明公开了一种柔性直流输电阀段短路试验测试系统及其测试方法，目的在于：降低成本，提高可靠性，使短路电流灵活可控，能真实模拟实际情况，本发明系统所采用的技术方案为：包括依次串联的第一接触器(SW1)、第二接触器(SW2)、第一限流电感(L1)、第二限流电感(L2)和试品，所述第一接触器(SW1)和试品连接至电源(DC)形成回路，所述第一接触器(SW1)和第二接触器(SW2)之间的回路上并联有储能电容(C)，所述第一限流电感(L1)和第二限流电感(L2)之间的回路上并联有整流电路；所述直流电源(DC)、第一接触器(SW1)、第二接触器(SW2)、整流电路和试品均连接至控制系统，所述试品为柔性直流输电阀段或阀单元。
[发明]精品 G01R19/00

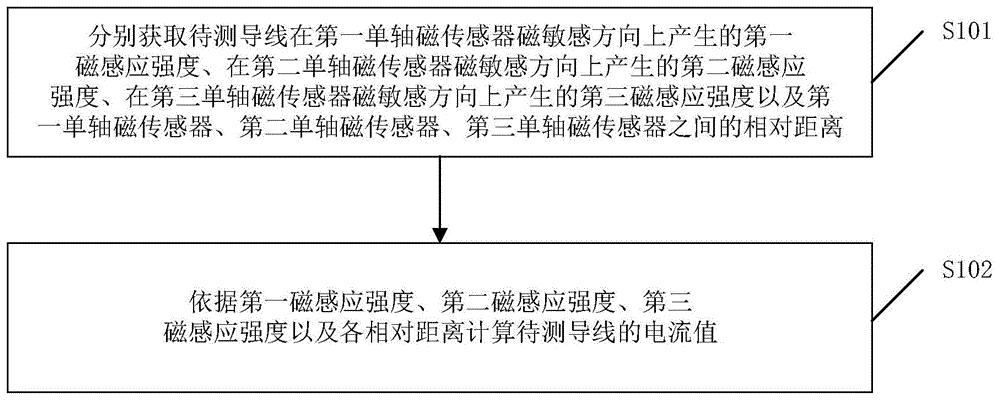

本发明公开了一种电力系统中线路电流的测量方法，只需要获取待测导线在三个单轴磁传感器的磁敏感方向上产生的第一磁感应强度、第二磁感应强度、第三磁感应强度以及三个单轴磁传感器之间的相对距离，就可计算出待测导线的电流值，实现对待测导线电流的测量。同时，对于三个单轴磁传感器，只要保证三个单轴磁传感器位于同一直线，且该直线与待测导线不共面，三个单轴磁传感器的磁敏感方向同方向且平行于三个单轴磁传感器所在的直线即可。在安装时，无需固定一次回路导线与三个单轴磁传感器的相对位置，进而减小了安装难度，提高了测量准确性。另外，本发明还公开了一种电力系统中线路电流的测量装置、设备及存储介质，效果如上。
[发明]精品 G01J5/00

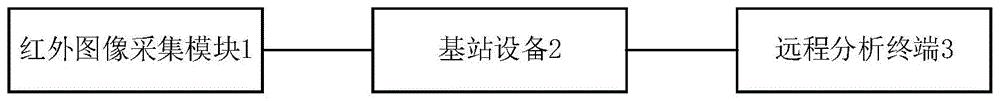

本发明公开了一种基于图像识别技术的红外检测数据自动采集工具，其包括：红外图像采集模块、基站设备和远程分析终端；通过设置在监测区域内的红外图像采集模块采集各电力设备的红外图像，经由基站设备转发至远程分析终端，由远程分析终端根据采集的红外图像对监测区域内的各电力设备的运行状态进行分析，进而能够及时了解到各电力设备的运行状态，一旦电力设备工作异常，该远程分析终端会输出预警信息，便于维护人员能够及早采取措施，避免恶性后果，确保电网安全可靠地运行。且该红外图像采集模块提前部署于各电力设备附近，无需维护人员进入现场对电力设备进行检修，节约了人力成本。
[发明]精品 G01R31/3163

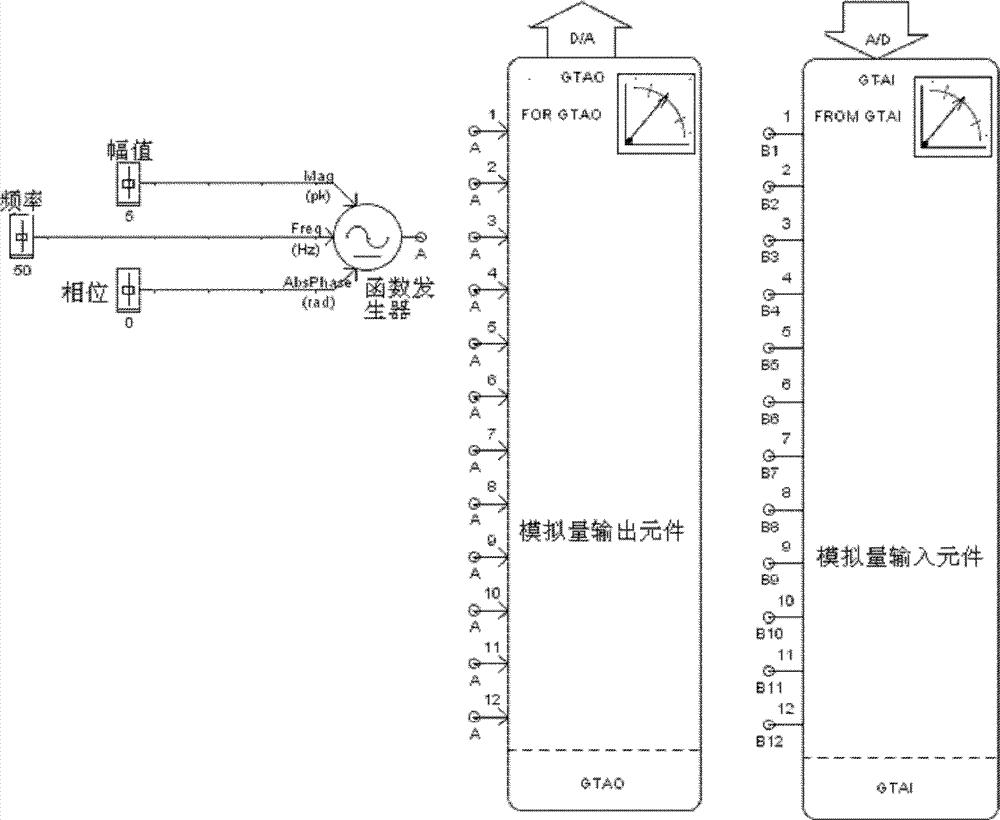

本发明公开了一种实时数字仿真系统中的模拟量板卡IO通道信号闭环测试系统，其包括幅值输入模块、频率输入模块、相位输入模块、函数发生器、模拟量输出元件、模拟量输入元件和示波元件，所述幅值输入模块、频率输入模块、相位输入模块分别对应连接至函数发生器的幅值、频率和相位端口，函数发生器的输出端连接模拟量输出元件的输入端，函数发生器的输出信号作为模拟量输出元件的12路输入信号，模拟量输出元件的输出端口采用RTDS测试专用线排与模拟量输入元件的输入端口相连，示波元件分别连接函数发生器的输出端和模拟量输入元件的12路输入。采用本发明可无需借用其它外部的示波仪器(录波仪器或信号发生仪器)，实现方法可靠，操作简单快捷。
