收储专利

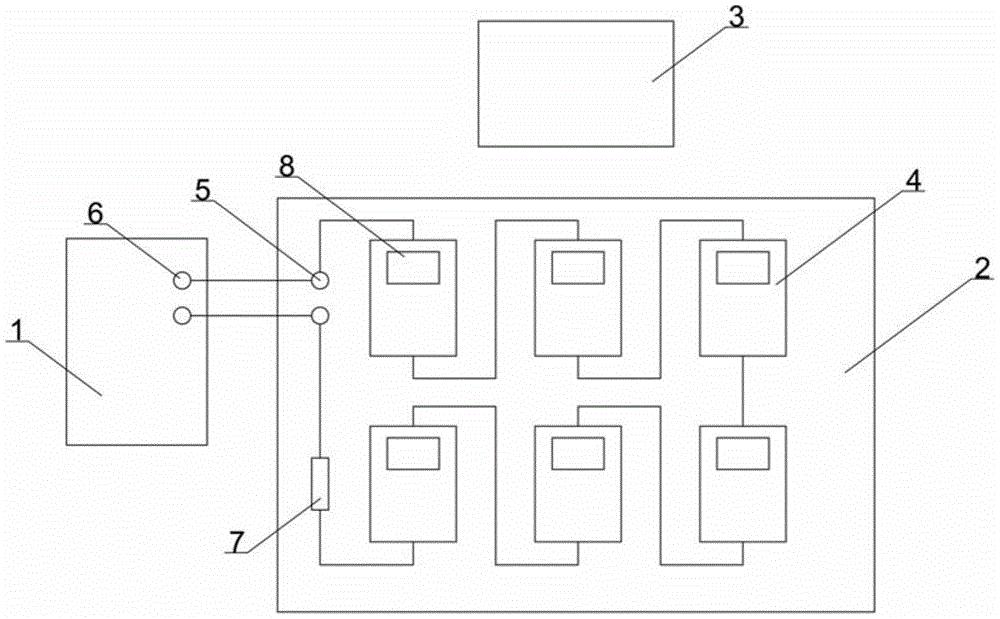

  • 一种数字式直流高压微安表数据采集系统

    [实用新型]精品 G01R19/25

    免费咨询

    本实用新型涉及数据采集技术领域,特指一种数字式直流高压微安表数据采集系统,包括有标准源、接线底座和摄像头,接线底座可放置多台数字式直流高压微安表,且接线底座上设置有电流输入端子;标准源上设置有电流信号输出端,电流信号输出端与电流输入端子相连接,摄像头用于采集数字式直流高压微安表的示值图像。本实用新型通过摄像头对数字式直流高压微安表的示值图像进行数据采集,不仅节省大量人力,而且数据采集准确性高,稳定性好,解决了所存在的数字式直流高压微安表的数据采集一直依靠人工操作进行,导致出现准确性不能保证的问题。

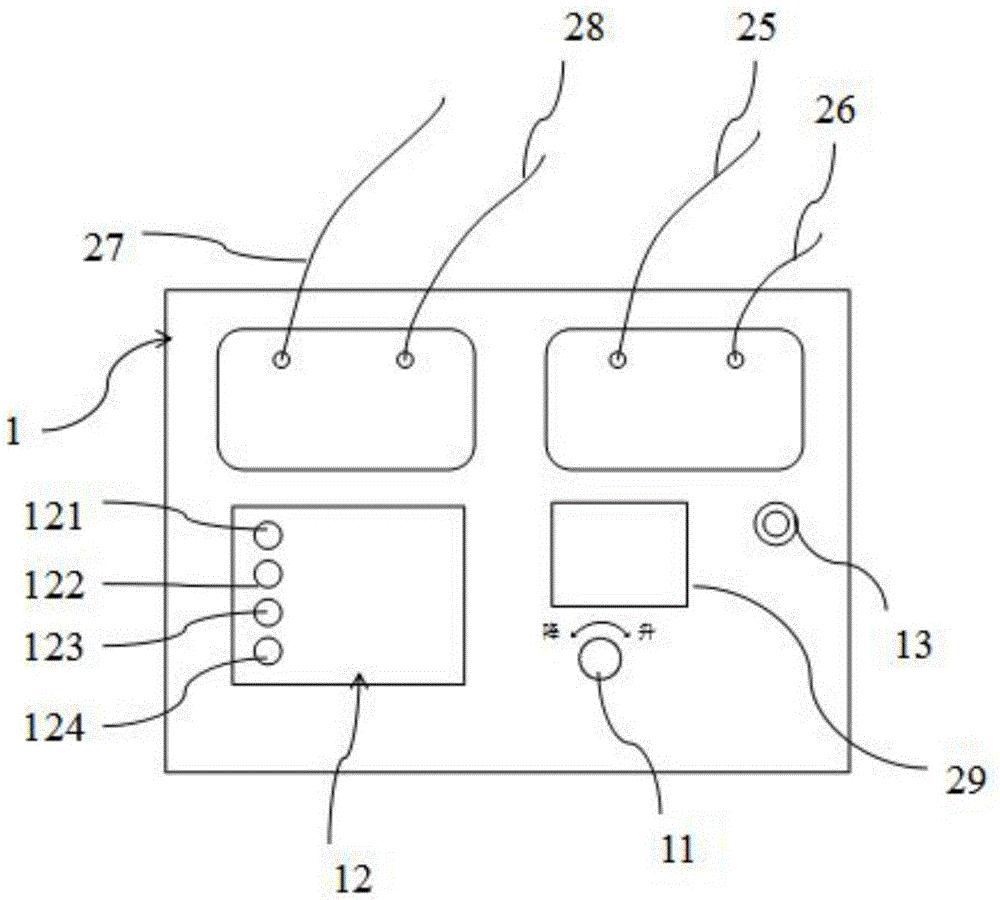

  • 一种断路器分合闸脱扣动作电压测试装置

    [实用新型]精品 G01R31/327

    免费咨询

    本实用新型公开了一种断路器分合闸脱扣动作电压测试装置,涉及电压测试装置技术领域,其包括测试柜体以及设置在测试柜体内的测试回路,测试柜体的前面板上设置有手动调压旋钮以及控制面板;测试回路包括单片机以及与单片机连接的触摸显示屏、参数保持电路、放大电路和判断电路,参数保持电路用于储存用户输入的测试参数信息,判断电路设有第一开关触头和第二开关触头,第一开关触头和第二开关触头用于连接待测断路器断口两侧,放大电路设有正极输出线和公共端输出线,正极输出线和公共端输出线用于给待测断路器提供控制电压;手动调压旋钮和控制面板与单片机控制信号相连。本实用新型操作简单,能够自动、准确的测量出断路器的动作电压。

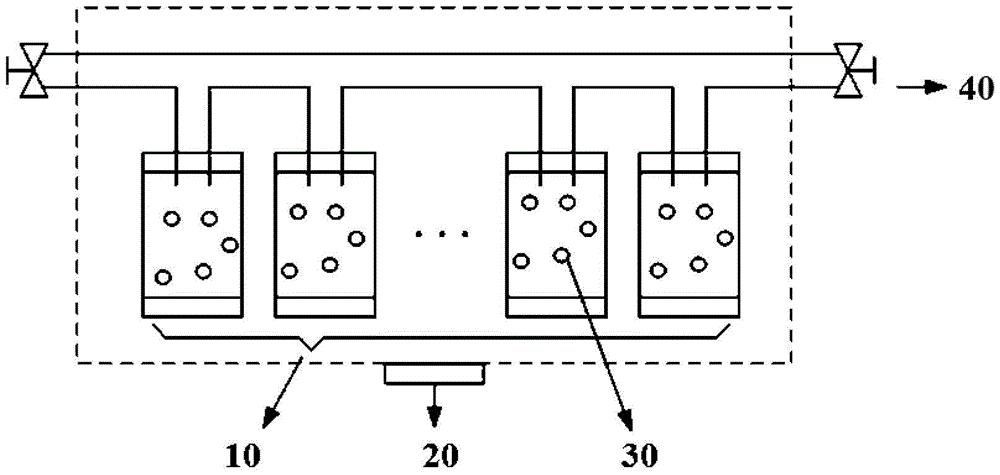

  • 变压器油纸绝缘在线除水材料吸附程度的评估装置

    [实用新型]精品 G01N5/02

    免费咨询

    本实用新型公开了一种变压器油纸绝缘在线除水材料吸附程度的评估装置。包括:进油管道和进油阀门、变压器干燥罐、变压器干燥罐中的除水材料、出油管道和出油阀门、测重传感器。该装置通过安装在干燥罐模块的测重传感器收集的数据,可以对除水材料干燥罐的重量及其变化进行分析,从而评估分子筛吸水程度,及时对吸水材料进行更换和再生处理。该装置对除水材料吸附程度的评估可以解决干燥罐端口法测水分不准确的弊端,同时达到在线对变压器油纸绝缘系统除水的目的。

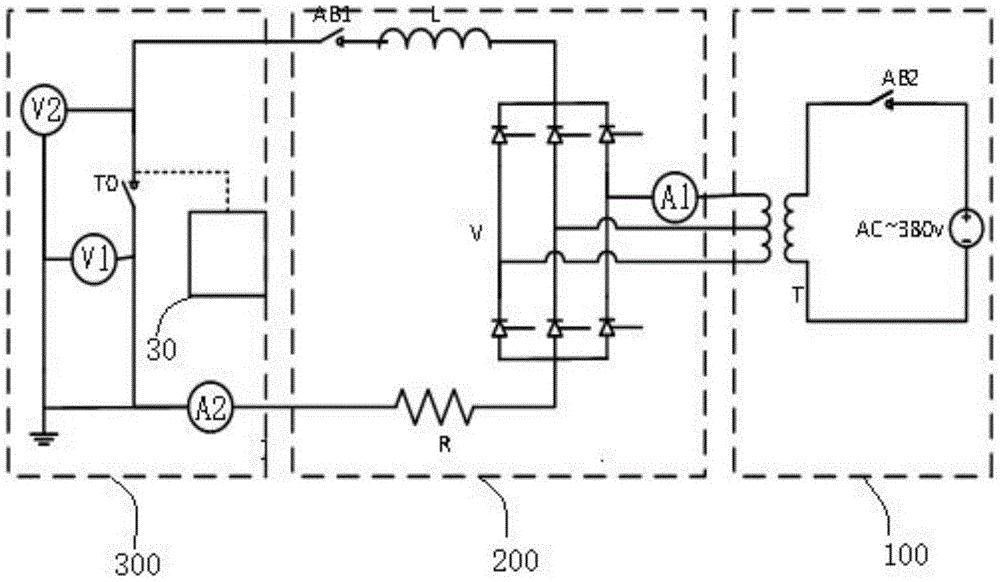

  • 一种直流高速开关内部燃弧耐受试验回路

    [实用新型]精品 G01R31/327

    免费咨询

    本实用新型公开了一种直流高速开关内部燃弧耐受试验回路,该试验回路包括短路回路、整流回路以及燃弧监测回路;其中:所述短路回路包括短路辅助断路器、交流电源以及短路变压器;所述交流电源、短路辅助断路器和短路变压器初级线圈依次串接形成回路;所述整流回路包括第一电流表、整流阀组、电抗器、整流辅助断路器以及限流电阻。通过在短路回路、整流回路、燃弧监测回路的协同作用下可以等效模拟出直流高速开关内部燃弧耐受试验的场景,通过等效模拟回路,在断路器SF6额定气压下,验证断路器在系统运行状态出现误动、偷跳而耐受的系统负荷直流电流的烧蚀的性能。

  • 一种非接触式高海拔地区换流阀温度在线监测装置

    [实用新型]精品 G01J5/00

    免费咨询

    本实用新型公开了一种非接触式高海拔地区换流阀温度在线监测装置,换流阀散热器、RFID温度传感器、读卡器以及温度处理CPU,RFID温度传感器设置在换流阀散热器的高电位区,读卡器设置在换流阀散热器的低电位区,读卡器与温度处理CPU的输入端连接,RFID温度传感器与读卡器通过电磁波形式通信连接,温度处理CPU的输出端连接有协议栈。本申请采用RFID温度传感器,利用电磁波传递能量与信号,利用空气作为绝缘介质,处于高电位区的RFID温度传感器与处于低电位区的读卡器之间没有直接的电联系,可以在不影响换流阀安全运行的前提下,准确测量换流阀的运行温度,实现换流阀的温度在线监测,同时,该装置采用IEC61850协议来进行数据的传送,可以直接应用于智能换流站。

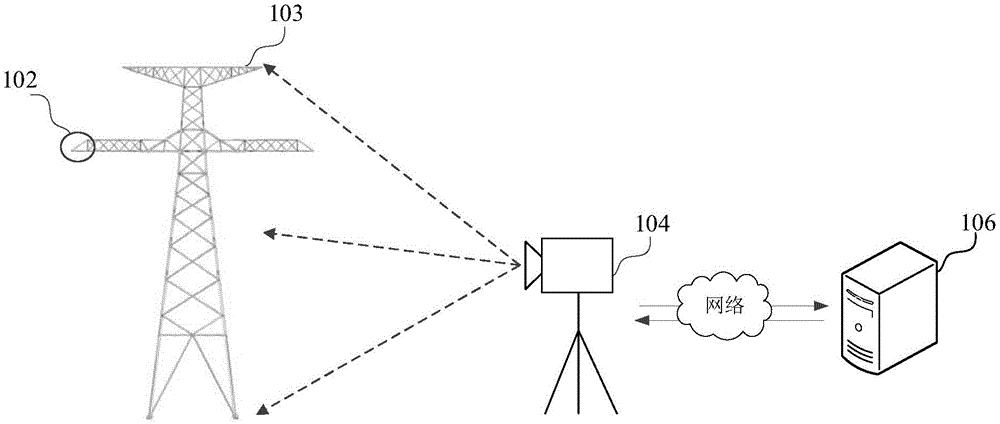

  • 电力杆塔的缺陷样本采集系统

    [实用新型]精品 G01S17/89

    免费咨询

    本实用新型涉及一种电力杆塔的缺陷样本采集系统,包括缺陷电力设备、图像采集设备以及处理器;缺陷电力设备挂设在杆塔的挂点处;挂点为杆塔上,用于标识缺陷电力设备的挂设位置的位置点;图像采集设备,用于从多个角度分别采集多张缺陷图像;缺陷图像携带有缺陷电力设备图像和杆塔图像,用于供图像采集设备发送至处理器生成多个缺陷样本。上述电力杆塔的缺陷样本采集系统,在安装使用过程中,首先是将缺陷电力设备按照杆塔上预设的挂点进行挂置,然后利用图像采集设备对搭建好的缺陷电力设备和杆塔进行多角度图像采集拍摄。采用本系统,不仅实现了对人力物力的节省、丰富了样本多样性以及数量,还有效提高了样本采集效率。

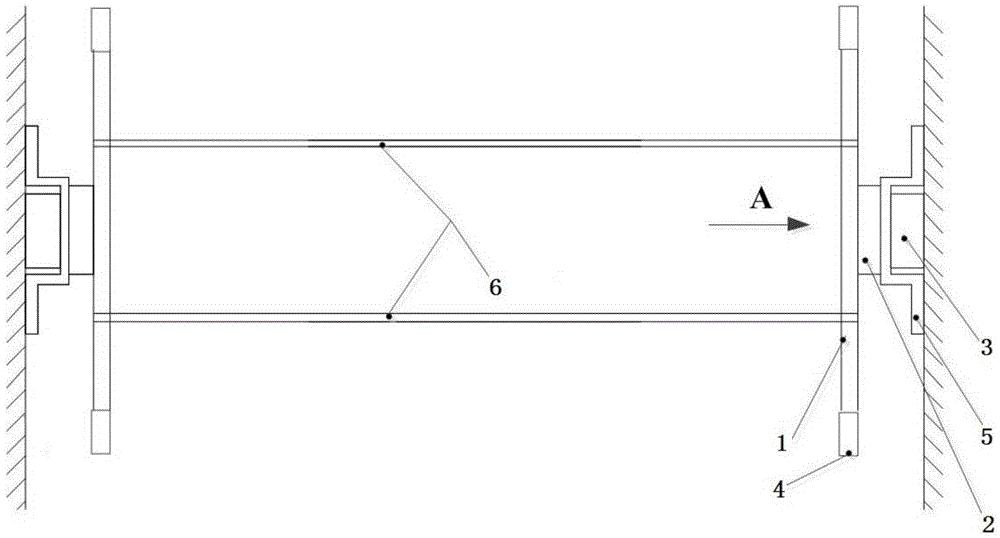

  • 一种分裂导线风洞试验连接装置

    [实用新型]精品 G01M9/04

    免费咨询

    本实用新型提供一种分裂导线风洞试验连接装置,包括相对且对称设置的第一支架和第二支架,所述第一支架和所述第二支架均包括导线连接板、攻角调整板和测力装置,所述导线连接板可转动地连接在所述攻角调整板上,且所述导线连接板可拆卸地固定在所述攻角调整板的一侧,所述测力装置连接在所述攻角调整板的另一侧,通过转动导线连接板可改变分裂导线的迎风角度,调整好分裂导线的迎风角度后将导线连接板固定在攻角调整板上,防止导线连接板在风载荷的作用下继续转动影响迎风角度,不必多次拆装分裂导线,提高试验效率,减小排布分裂导线的各分导线的误差,保证试验结果。

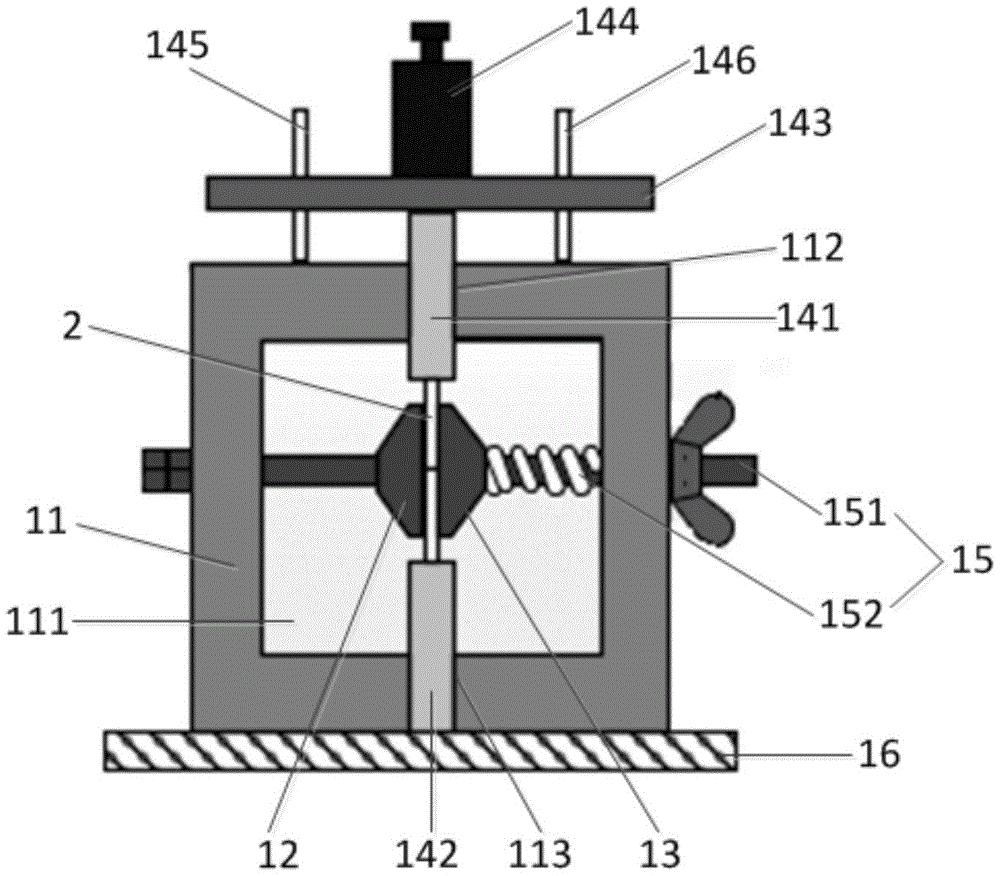

  • 一种测量绝缘界面击穿强度的实验装置及系统

    [实用新型]精品 G01R31/12

    免费咨询

    本实用新型涉及电力电缆工程技术领域,公开了一种测量绝缘界面击穿强度的实验装置及系统,该实验装置包括支撑框架、第一电极、第二电极及用于向实验样本施加压力的施压机构;支撑框架设有空腔,第一电极和第二电极连接在空腔内,第一电极和第二电极相对设置;施压机构可移动地连接在支撑框架上;在测量实验样本时,第一电极用于与高压电源连接,第一电极的端面抵靠在实验样本的左侧表面;第二电极用于接地,第二电极的端面抵靠在实验样本的右侧表面;施压机构抵压在实验样本上。该实验装置及系统可实现在不同表面粗糙程度、不同附件握力以及不同界面涂覆料等多应力条件下对绝缘界面击穿强度的测量,具有良好的测量效果;且结构简单,操作简便。

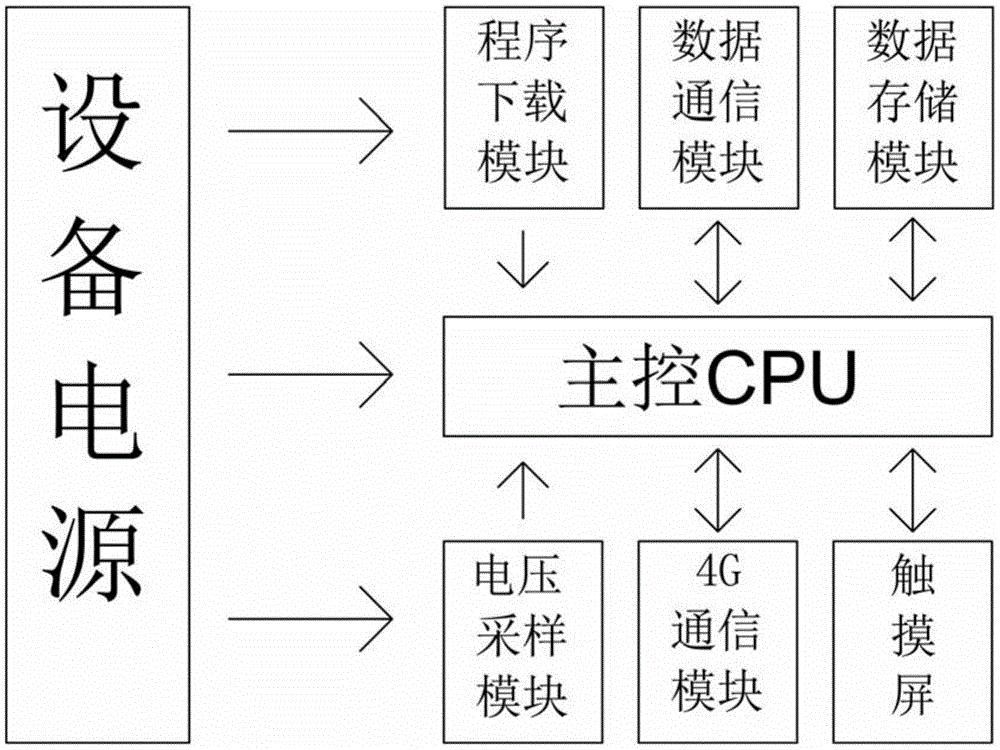

  • 一种便携式绝缘监测装置

    [实用新型]精品 G01R31/12

    免费咨询

    本实用新型涉及绝缘监测技术领域,特指一种便携式绝缘监测装置,便携式绝缘监测装置与试验电源系统相连接;便携式绝缘监测装置包括有设备电源,还包括有与设备电源电连接的主控CPU;主控CPU分别与程序下载模块、数据通信模块、数据存储模块、电压采样模块、4G通信模块和触摸屏相连接。在本实用新型中,通过便携式绝缘监测装置中的主控CPU和分别与主控CPU相连接的程序下载模块、数据通信模块、数据存储模块、电压采样模块、4G通信模块和触摸屏,不仅解决了试验电源系统绝缘故障监测、告警,还为试验电源绝缘故障分析提供有效的原始数据,继而确保通过在该监测装置监控下的调试设备无故障入网运行,从而提升电力系统的运行安全性、可靠性。

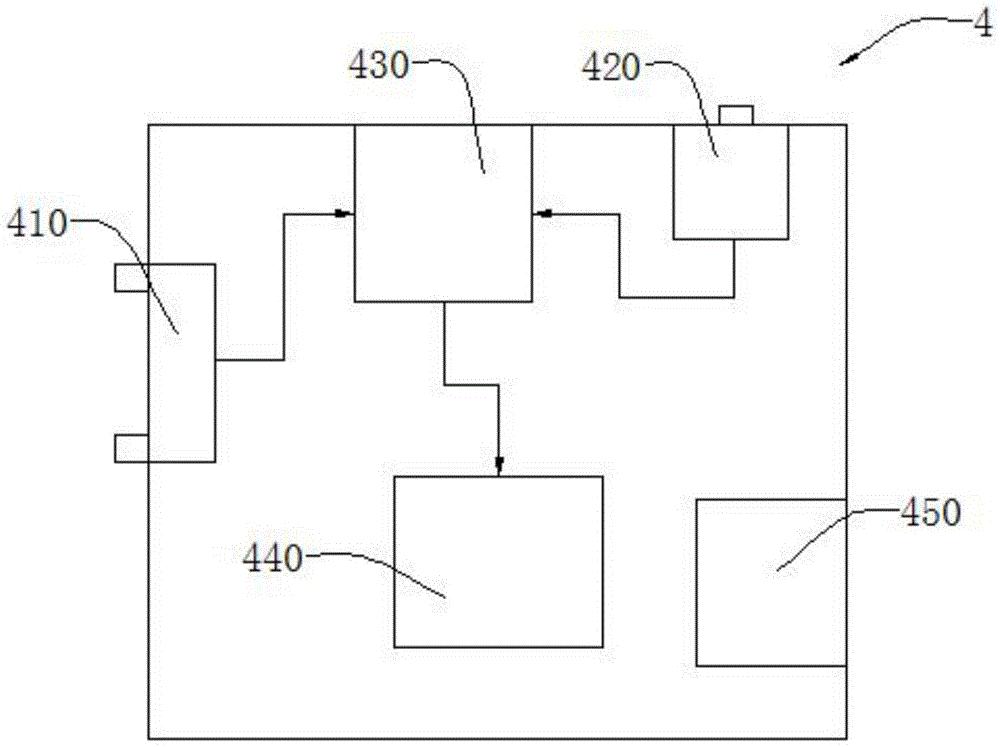

  • 基于变电站感应磁场及感应电压测量装置及高压试验系统

    [实用新型]精品 G01R33/07

    免费咨询

    本申请实施例提供一种基于变电站感应磁场及感应电压测量装置及高压试验系统,包括磁场采集模块、电压采集模块、CPU、显示设备以及电源设备;磁场采集模块与CPU的输入端信号连接,磁场采集模块用于测量磁场强度;电压采集模块与CPU的输入端信号连接,电压采集模块用于测量电压;CPU用于接收磁场采集模块和电压采集模块测量的数据并将数据传输给显示设备;显示设备与CPU的输出端连接,显示设备用于接收CPU输出的信号并将信号转化为图案或者文字;电源设备与磁场采集模块、电压采集模块、CPU以及显示设备电性连接并为磁场采集模块、电压采集模块、CPU以及显示设备提供电能。本实用新型利用对变电站的感应电压和感应磁场进行测量用以实现减小测量误差的技术效果。

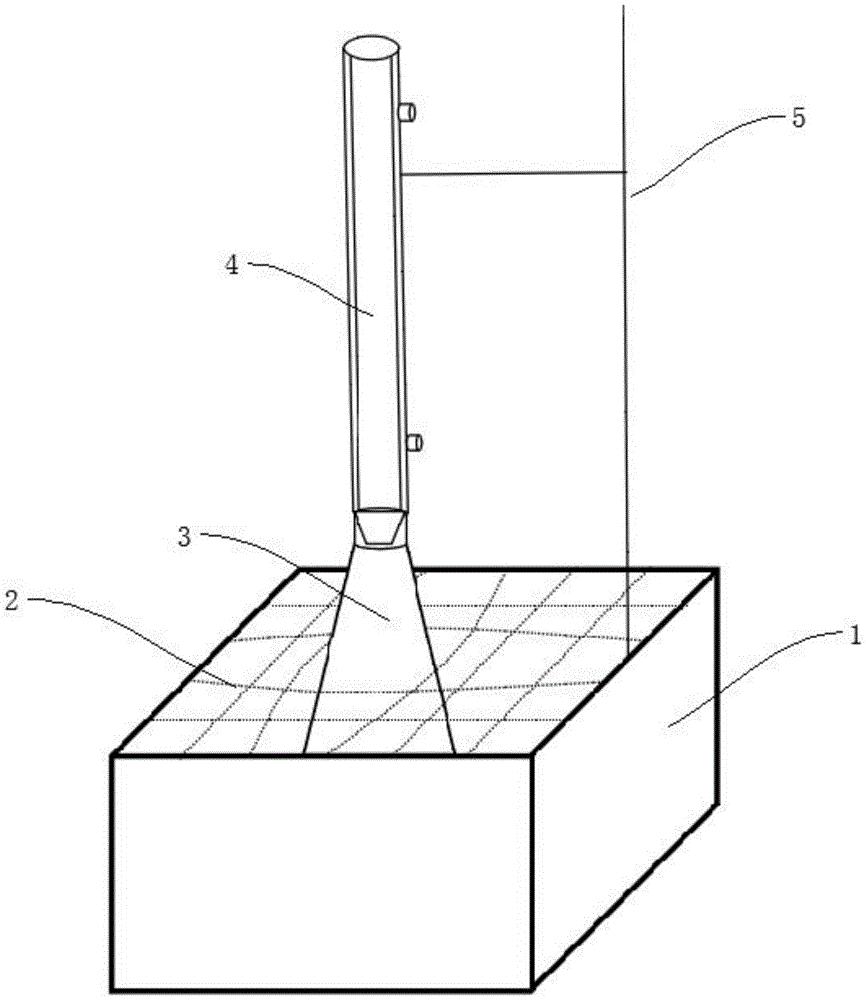

  • 一种基于超声波原理的变压器油酸值测定预处理装置

    [实用新型]精品 G01N1/28

    免费咨询

    本实用新型公开了一种基于超声波原理的变压器油酸值测定预处理装置,包括恒温超声波仪、回流装置以及固定组件,所述回流装置包括锥形瓶和回流管,所述回流管装设在锥形瓶的瓶口上方,所述回流管用于对乙醇气体进行冷凝回流,所述锥形瓶放置在恒温超声波仪的内部,所述锥形瓶的瓶口伸出恒温超声波仪,所述固定组件设置在恒温超声波仪顶部的开口位置处,用于固定锥形瓶的位置。本申请通过超声波原理对锥形瓶内溶液产生震荡,从而替代原有的人工收到摇动,并且在锥形瓶的瓶口处加设有回流管,对蒸发的乙醇气体进行冷凝回流,使得乙醇能重回锥形瓶内反复使用,并且减少对人体的危害。

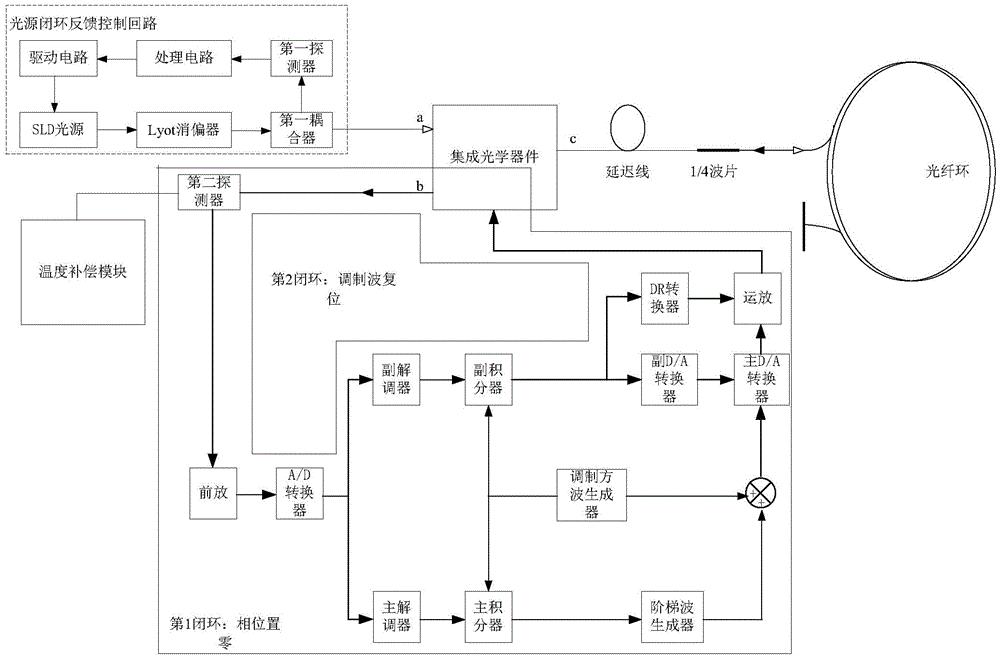

  • 一种无源电子式电流互感器

    [实用新型]精品 G01R15/24

    免费咨询

    本实用新型涉及电力系统测量领域,具体涉及一种无源电子式电流互感器的设计。包括:光源闭环反馈控制回路、集成光学器件、光纤环、双闭环控制回路、温度补偿模块,所述光源闭环反馈控制回路输出光信号至集成光学元件,光信号经延迟线、1/4波片传至光纤环产生干涉,干涉信号返回至第二探测器,第二探测器与双闭环控制回路连接,将干涉信号经过双闭环控制回路反馈至集成光学器件,所述温度补偿模块与第二探测器连接。本实用新型具有绝缘结构简单可靠、体积小、重量轻、线性度好、抗干扰能力强的特点。
