[实用新型]精品 G01M13/00

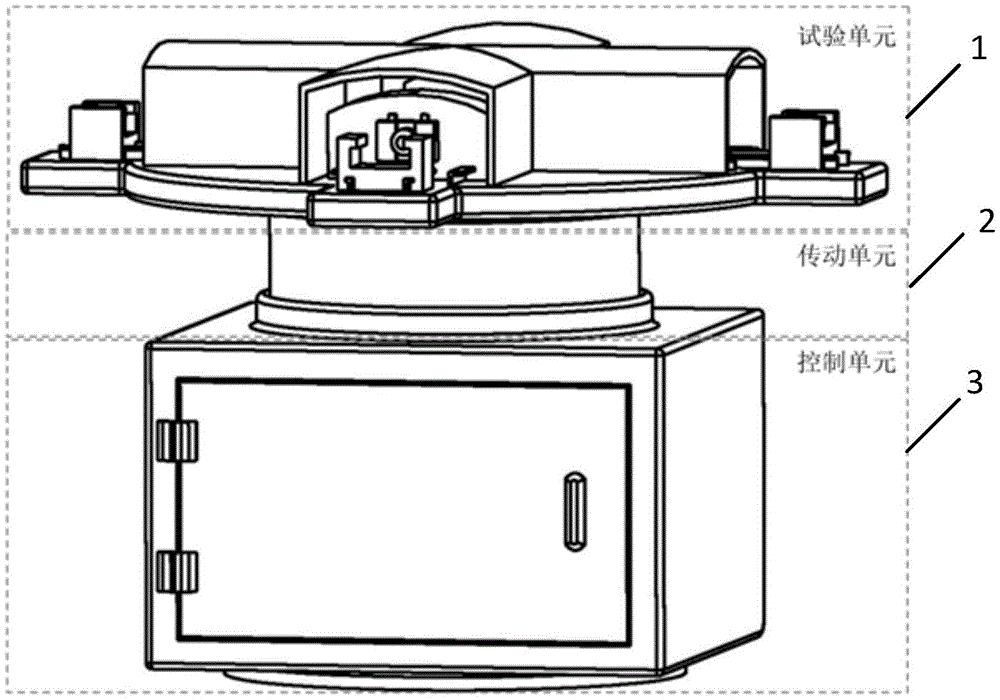

本实用新型公开了一种GIS分合闸线圈的动作寿命试验设备,包括:试验单元、传动单元及控制单元;试验模块包括保护监测罩、位置传感器、用于固定分合闸线圈的线圈固定台、模拟负载及可调动作部件;位置传感器设置在保护监测罩上;线圈固定台和模拟负载均可移动地固定在试验基座上,可调动作部件可移动地固定在模拟负载上,位置传感器的信号输出端与控制单元的信号输入端连接;控制单元的控制端与传动单元的信号输入端连接;传动单元的控制端均与线圈固定台、模拟负载、可调动作部件的使能端连接,实现进行分合闸线圈的动作寿命试验,实现准确地模拟GIS分合闸线圈的动作寿命试验,结构合理简便,试验过程安全且可靠。
[实用新型]精品 G01R31/327

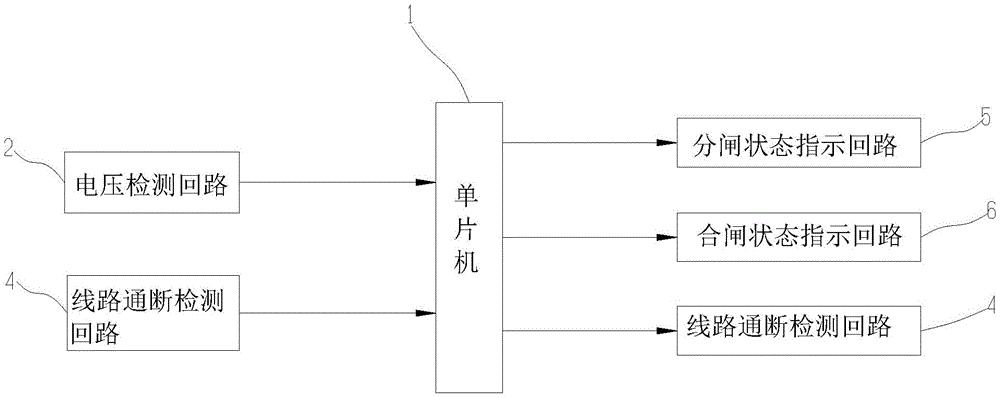

本实用新型公开了一种刀闸控制回路监视系统,包括单片机、电压检测回路、线路通断检测回路、线路通断指示回路、分闸状态指示回路以及合闸状态指示回路;所述线路通断检测回路用于检测判断控制回路是否接通,并通过单片机将检测结果在线路通断指示回路中显示;电压检测回路设置有六路,分别用于检测刀闸控制回路的三相分闸、合闸开关的电压情况,并通过单片机将检测的结果输出到分闸状态指示回路和/或合闸状态指示回路中显示。通过采用本系统,能够对刀闸控制回路的分合闸回路状态监视,能在刀闸操作前就发现回路故障,使刀闸也具备和开关一个级别的回路断线监视功能,并且在出现问题时能实现刀闸控制回路故障检测,快速定位回路故障区段。
[实用新型]精品 G01S13/88

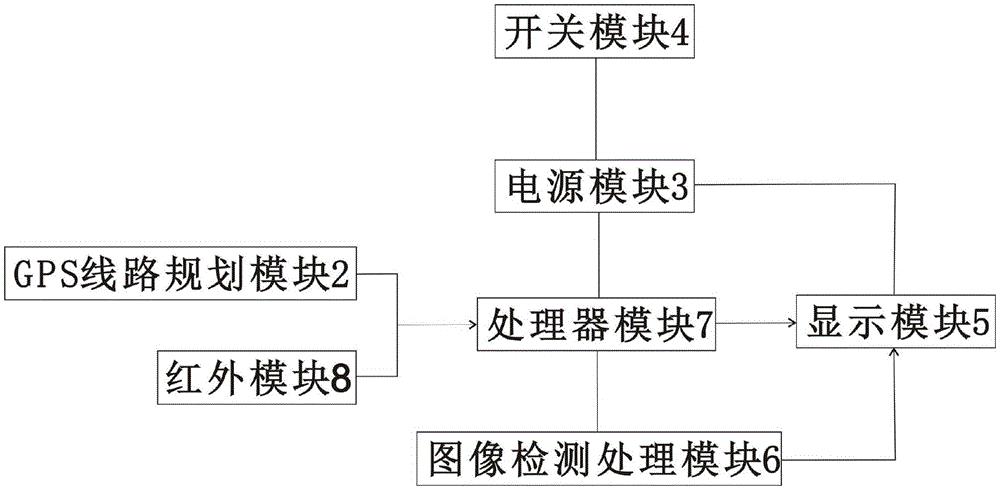

一种探地雷达系统,包括移动雷达车体,所述移动雷达车体上设置有GPS线路规划模块、电源模块、开关模块、显示模块、图像检测处理模块。GPS线路规划模块包括GPS定位单元、google线路规划单元,所述GPS定位单元用于实现移动雷达车体的位置定位,所述google线路规划单元用于规划雷达扫描线路。所述开关模块,用于实现过流保护,控制系统的启停;所述显示模块用于选择雷达的扫描模式为自主模式”或“人工模式”、显示雷达扫描线路、以及移动雷达车体的移动速度。图像检测处理模块用于对图像进行处理,将扫描得到复杂的波形图转换为通俗易懂的平面图,并通过显示模块予以显示。本实用新型雷达系统,具有节省电量、自主探测、图形优化的优点。

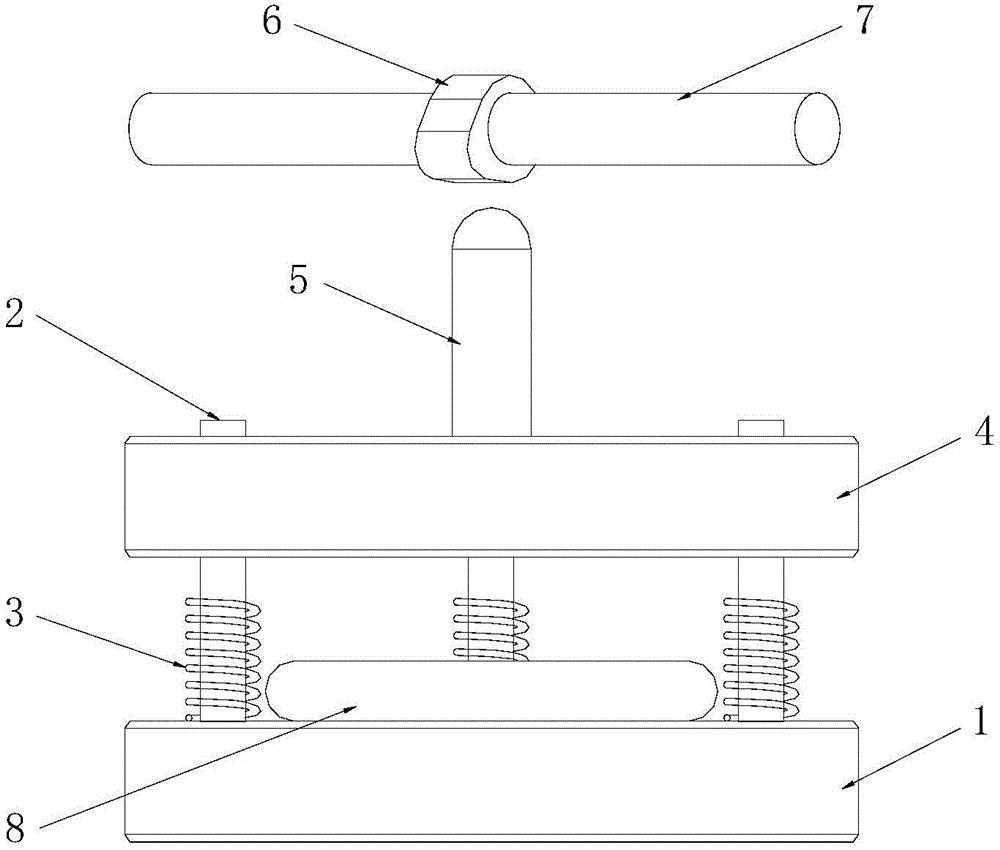

[实用新型]精品 G01N3/14
本实用新型公开了一种橡胶密封件在电场作用下的动态压缩试验装置,包括电场发生装置和压缩试验工装,压缩试验工装置于电场发生装置当中,电场发生装置用于向橡胶密封件试样施加稳定的均压电场,压缩试验工装用于向橡胶密封件试样提供周期性的机械应力。本实用新型集成压缩试验工装和电场发生装置,试验过程中,能同时对橡胶密封件试样施加周期性的机械应力和电场作用,能够最大程度的模拟橡胶密封件实际动态使用环境,提高了试验的准确度,具有操作简单、易于实现、安全可靠的优点。
[实用新型]精品 G01R31/12

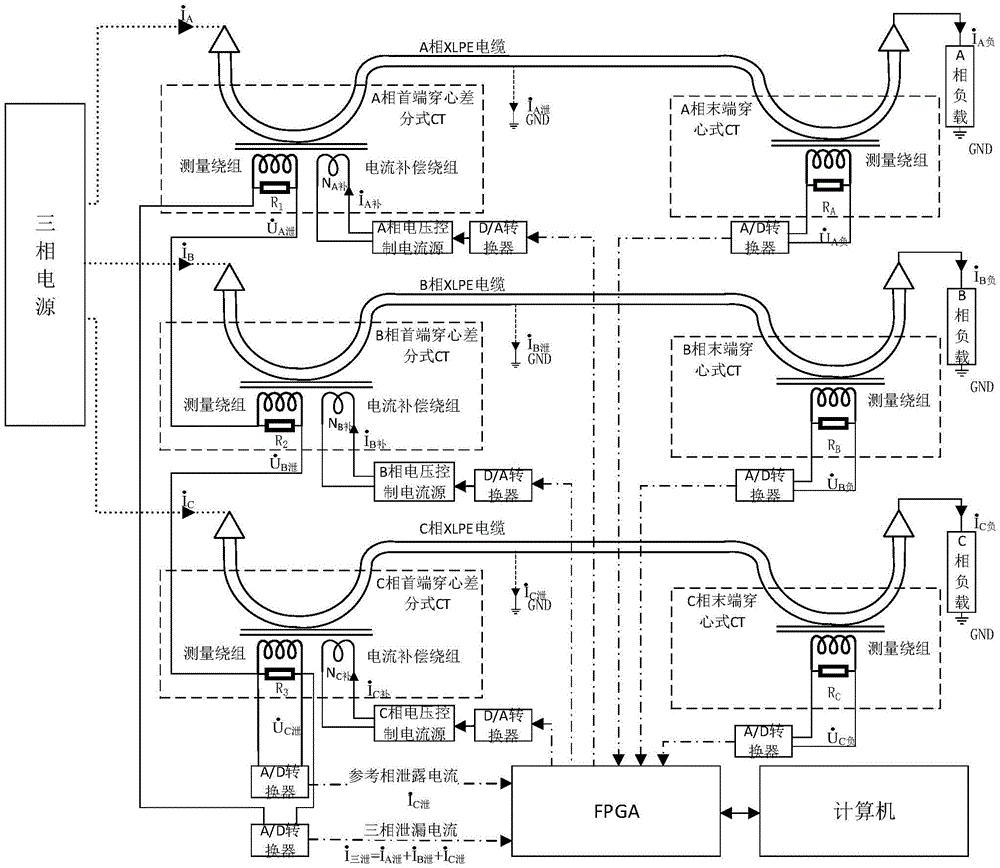

一种基于向量法的超高压XLPE电缆绝缘在线监测装置属于电缆在线监测技术领域;现有技术难以区分零序电流和电缆绝缘的泄漏电流;包括三相电源的输出端分别通过各相XLPE电缆与各相负载的输入端连接,各相负载与地GND连接,在每相XLPE电缆的首端和末端均连接有对应的首端穿心差分式CT和末端穿心式CT;每相末端穿心式CT均通过一个电阻与FPGA连接,FPGA通过每相的电压控制电流源与每相的首端穿心差分式CT连接;每相首端穿心差分式CT与一个电阻连接,三相首端穿心差分式CT串联与FPGA连接,FPGA与计算机双向连接;实现三相泄漏电流的测量,有效的解决了难以区分零序电流和电缆绝缘的泄漏电流的难题。
[实用新型]精品 G01N5/04

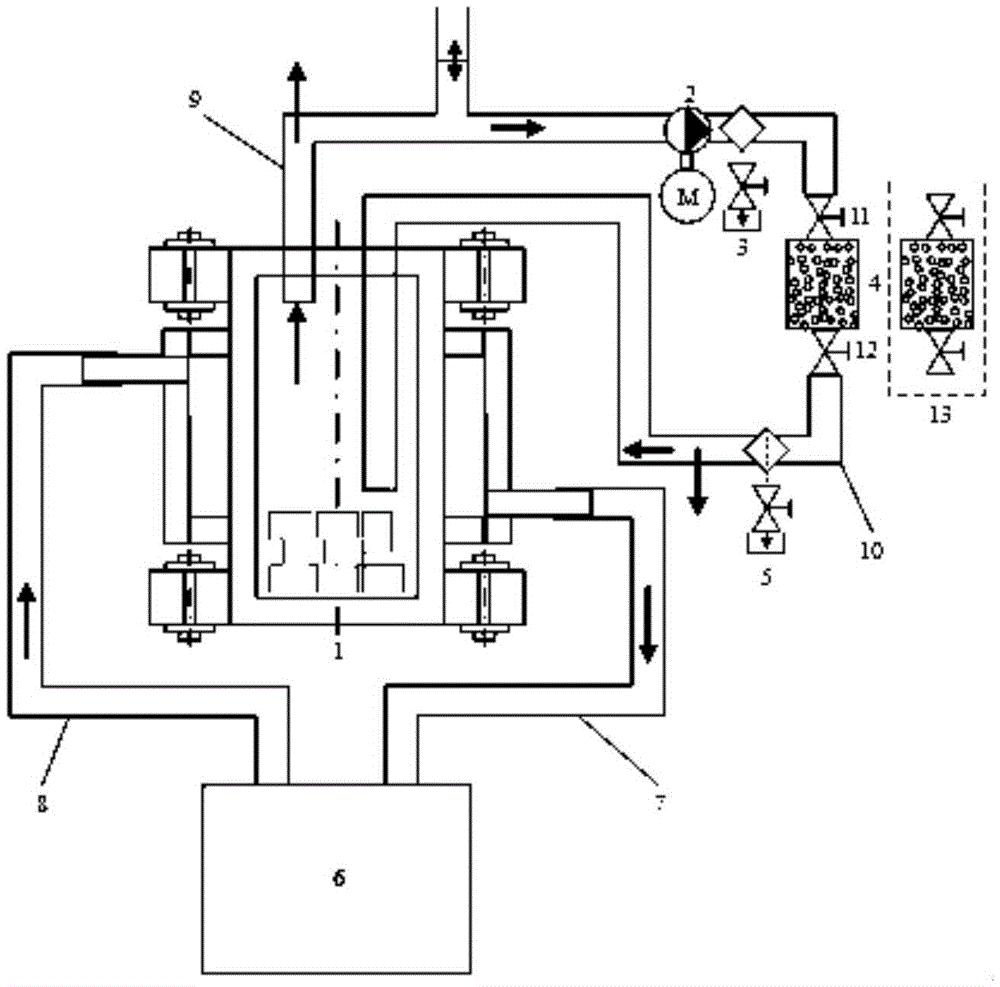

本实用新型公开了一种面向大型电力变压器油纸绝缘在线除水装置。该装置包括两个循环回路:恒温加热循环回路和在线除水循环回路。恒温加热循环回路中各模块为变压器箱体模型、第一出油管道、恒温加热模块、第一回油管道;在线除水循环回路中各模块为油样采集点、过滤模块、干燥罐及测重模块、投切模块。该装置通过恒温加热循环回路中各模块的相互配合,对变压器绝缘油进行恒温加热,模拟变压器现成工况运行环境;该装置通过在线除水循环回路中各模块的相互配合,对变压器绝缘油进行在线除水。本实用新型不仅可减小人力和物力的消耗,同时最大限度地减缓变压器老化程度,延长其使用寿命。
[实用新型]精品 G01D21/02

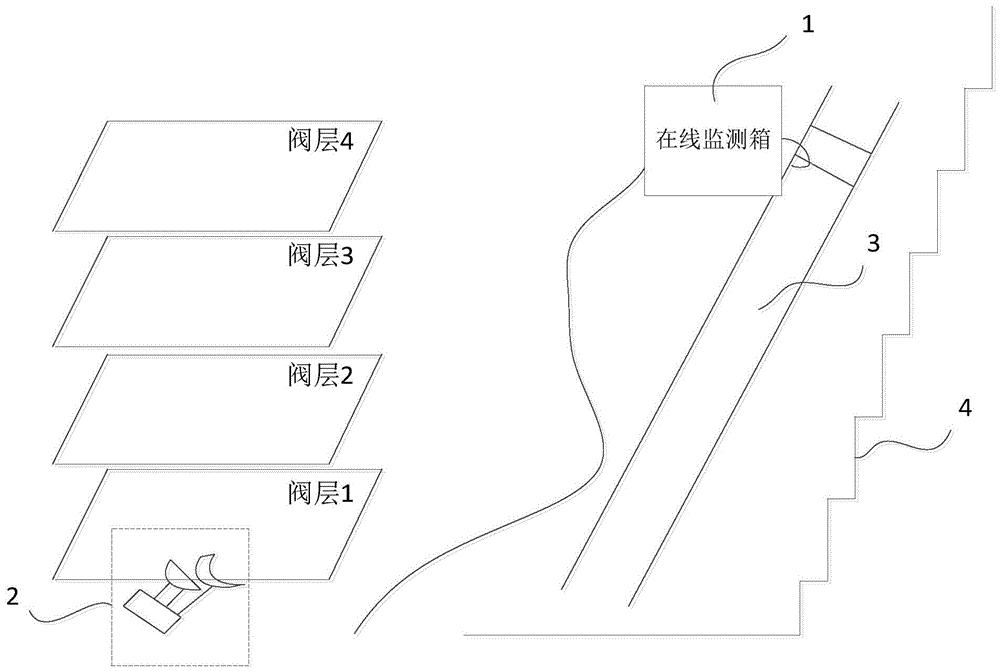

本实用新型公开一种换流阀阀厅运行环境在线监测装置,涉及直流输电技术领域,包括在线监测箱和分布式光感盐密采集箱;在线监测箱固定于巡检通道栏杆,包括箱体及其内部设置的颗粒物传感器、若干温湿度传感器和电子芯片,箱体设置有出风口和进风口,颗粒物传感器位于出风口与进风口所形成的风道,若干温湿度传感器设置于箱体内所述风道的两侧内壁;分布式光感盐密采集箱分别设置于每个阀层边框;通过设置颗粒物传感器对流动的环境空气内部的颗粒物进行监测;通过在在每个阀层边框设置光感盐密传感器实现每个阀层内控制板卡表面污秽度的监测,通过设置独立的电池电源,解决了换流站阀厅运行环境的约束,阀塔阀层不允许外加电源的技术问题。
[实用新型]精品 G01N3/08
本实用新型公开了一种GIL设备三支柱绝缘子单柱腿抗弯性能测试系统,其包括依次连接的三支柱绝缘子工装、推力测试机构、终端机构与保护电路;所述三支柱绝缘子工装用于固定被测三支柱绝缘子;所述推力测试机构包括电机、推力传感器、位移传感器与应变片;所述终端机构包括终端机与示波器;所述终端机构包括终端机与示波器。本实用新型实施例提供的GIL设备三支柱绝缘子单柱腿抗弯性能测试系统框架合理简单,清晰直观,能够准确地测定三支柱绝缘子在实际GIL应用中柱腿嵌件的抗弯性能,同时使用方便,极大的方便了技术人员对性能信息的收集与获取。
[实用新型]精品 G01L5/00

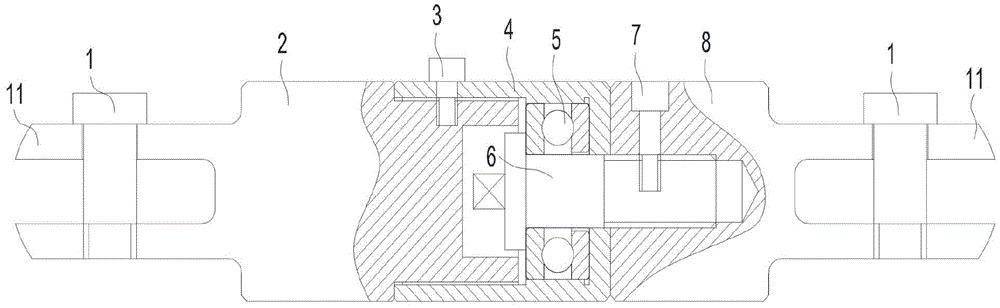

本实用新型公开了一种用于监测葫芦提升力的装置,包括数显接头和接头,所述数显接头包括数显表和拉力感应装置,还包括轴承座、轴承和转动轴,所述轴承卡入轴承座中,所述转动轴穿过轴承并与轴承固定,所述转动轴一端与接头固定,所述轴承座与数显接头固定。本实用新型能预防链条错扭或打搅,使链条自动顺畅。
[实用新型]精品 G01M9/08

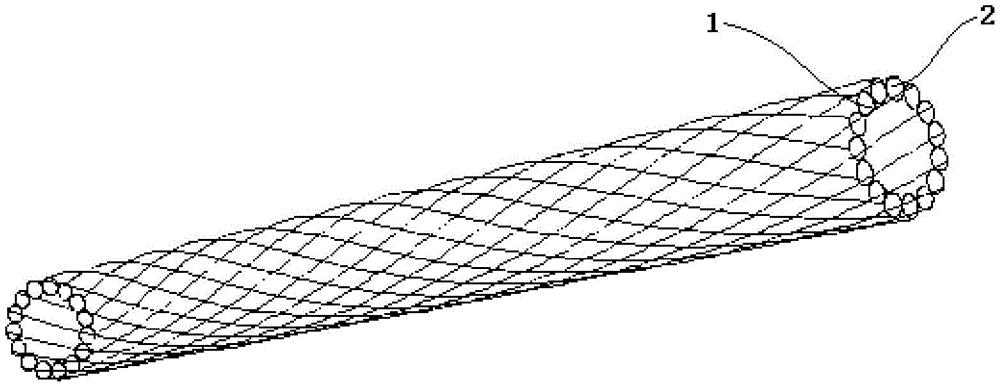

本实用新型提供一种导线风洞试验模型,包括芯体和多个模拟线体,所述芯体为圆柱体,所述模拟线体的外表面与所述芯体的外表面粘接,多个所述模拟线体以所述芯体为中心绞合在一起形成与真实导线的外形相同的模型,所述芯体和所述模拟线体均为热熔性塑胶材料体,所述模拟线体的外表面设有金属漆层,能模拟真实导线的情况,易于成型,方便制作,且冷却成型后的重量比真实导线轻,具有平直的中轴线和一定的刚度,方便进行试验。
[实用新型]精品 G01R31/12

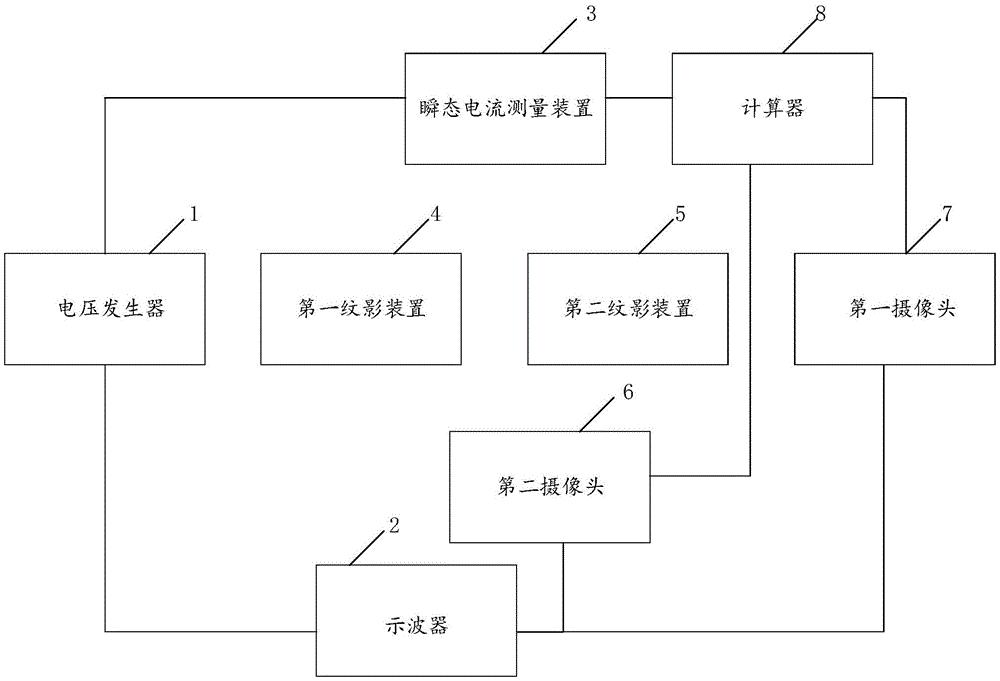

本实用新型公开了一种空气间隙同步观测装置,包括:第一纹影装置及第二纹影装置、电压发生器、示波器、第一摄像头、第二摄像头、瞬态电流测量装置以及计算器;示波器的输入端与电压发生器的第一输出端连接,示波器的输出端通过光纤线分别与第一摄像头的控制端、第二摄像头的控制端以及瞬态电流测量装置的受控端连接;瞬态电流测量装置的供电端与所述电压发生器的第二输出端连接;瞬态电流测量装置的输出端、第一摄像头的输出端及第二摄像头的输出端与所述计算器连接;第一纹影装置与第二纹影装置之间设置有瞬态电流测量装置的测量端以及第二摄像头,第二纹影装置的输出端设置有第一摄像头。实现同步观测空气间隙放电过程和放电通道绝缘恢复过程。
[实用新型]精品 G01N1/22

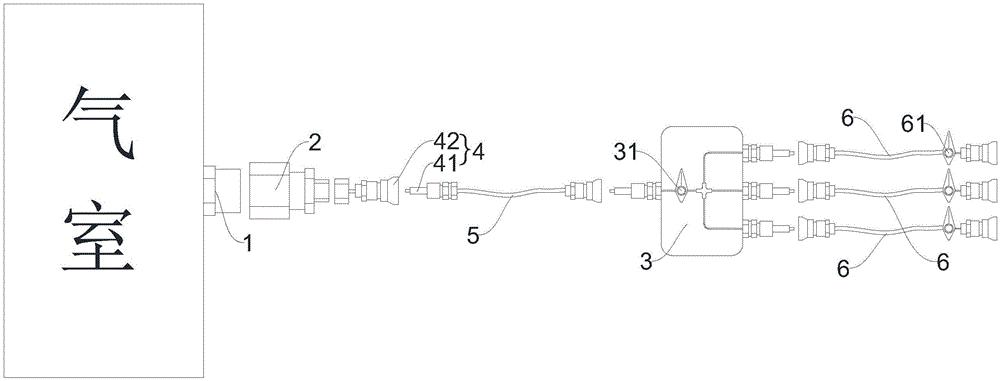

本实用新型公开了一种用于SF6现场试验的取气装置,包括用于连接六氟化硫电气设备取气接头的测试取气接头、四通球阀和用于快速连接的多个自封式快速接头,所述测试取气接头与所述四通球阀的进气端之间通过第一段气管连接,所述四通球阀与检测仪器之间通过第二段气管连接,所述自封式快速接头分别设于测试取气接头与气管连接处、气管与四通球阀连接处和四通球阀与第二段气管连接处,通过各个所述自封式快速接头将取气装置分解成多段组装式。本实用新型通过多个自封式快接头将取气装置分解成多段组成,可以有效的避免测试取气接头与电气设备取气接头连接时出现管道旋转扭伤的情况发生,同时多段式组合可以将装置拆分为零部件保存收捡更加方便。
