[实用新型]精品 G01R1/04

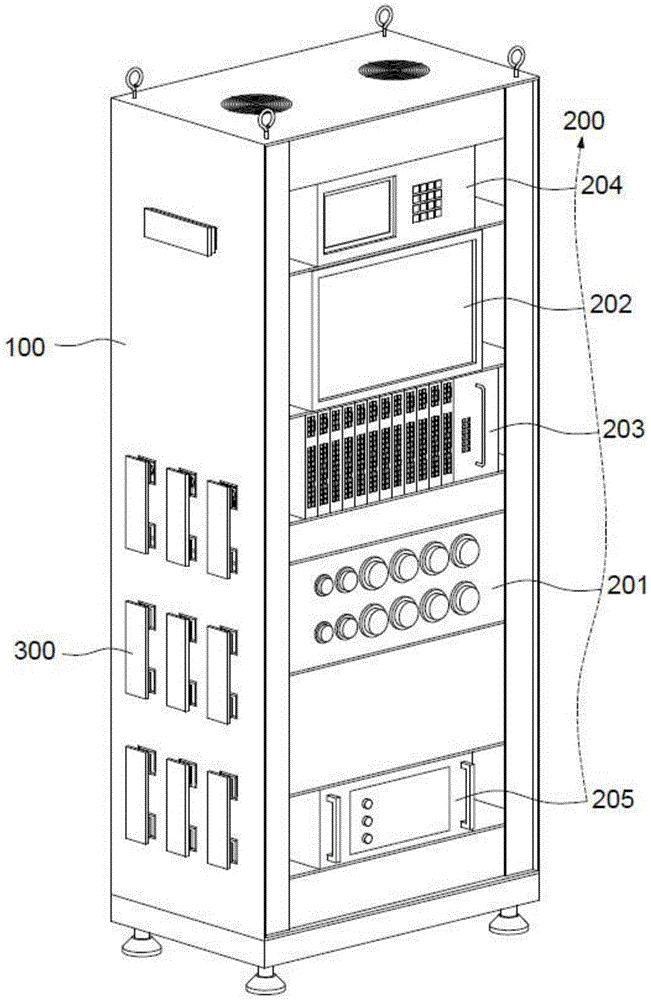

本申请提供了一种配电终端自动化检测柜,包括:柜体、测试组件和散热风扇;测试组件包括综合切换装置、计算机、波形记录仪、多功能标准表、程控功率信号源;计算机通过串口分别与综合切换装置、波形记录仪、多功能标准表和程控功率信号源通信连接;柜体的容置腔内设置有多个承载板,综合切换装置、波形记录仪、多功能标准表、程控功率信号源和计算机均设置于承载板上;柜体外壳上开设有安装孔和散热孔,安装孔位于外壳的顶板上,散热风扇安装于安装孔中,散热风扇面向容置腔吹风,散热孔位于外壳侧板上。本申请解决了现有的配电终端自动化检测柜缺乏良好的散热系统,导致装置内部的温度过高,严重影响装置内部各个检测设备的寿命技术问题。
[实用新型]精品 G01R31/12

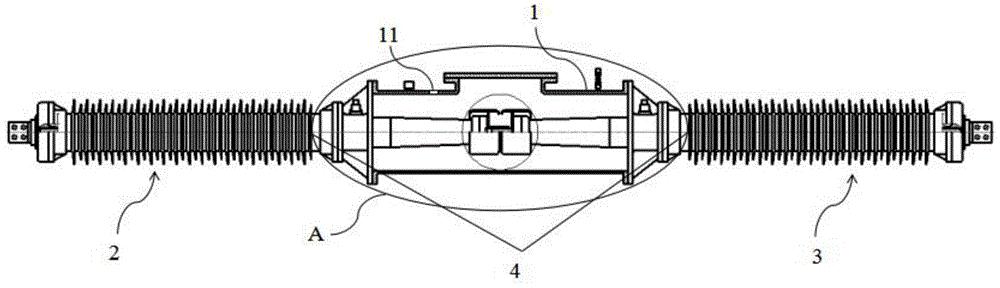

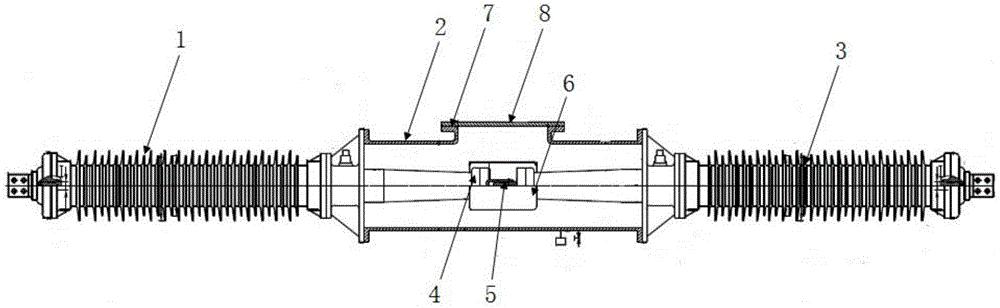

本实用新型公开了一种直流穿墙套管放电故障模拟装置,属于高压电力设备故障技术领域,其包括绝缘腔室以及对称密封连接在绝缘腔室两侧的左直流穿墙套管和右直流穿墙套管,绝缘腔室充满SF6气体绝缘且绝缘腔室上设置有取气口;左直流穿墙套管和右直流穿墙套管均包括套设有硅橡胶绝缘护套的套管体和设在套管体内的导电杆,导电杆上套设有胶浸纸电容芯子;左直流穿墙套管通过触头触指与右直流穿墙套管连接,触头表面设有若干表带。本实用新型可用于模拟套管触头触指接触面积不足导致的过热故障,进而通过各种测量手段研究直流套管过热故障的特点。
[实用新型]精品 G01R1/04

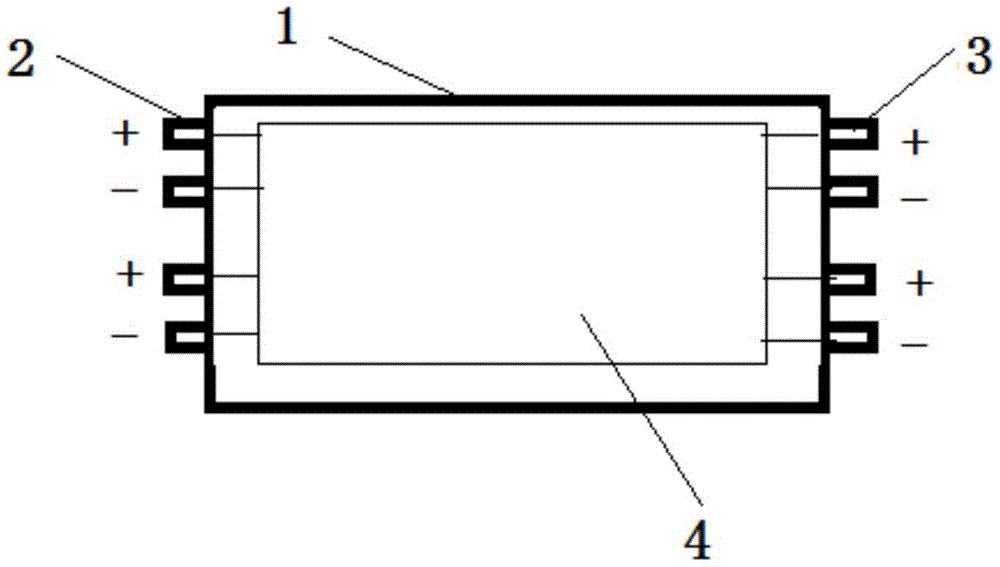

本实用新型公开一种直流分压端子盒,属于变压实验设备技术领域。本实用新型所述直流分压端子盒包括盒子、输入端子、输出端子、分压电路板,分压电路板固定在盒子内部,分压电路板的两端分别设有输入端子、输出端子,输入端子和输出端子穿过盒子位于盒子的两侧,输入端子与待测设备连接,输出端子与电压测量模块电路连接;本实用新型所述直流分压端子盒可用于检测100V~2000V左右的电压值,所述直流分压端子盒体积小巧,作为末级分压,方便拆卸和连接,可安装在电力检测柜等设备里面与测量模块电路连接后使用。直流分压端子盒两端设有接线端子排,使用时接线快速方便,标识明确不易接错线。
[实用新型]精品 G01R31/16

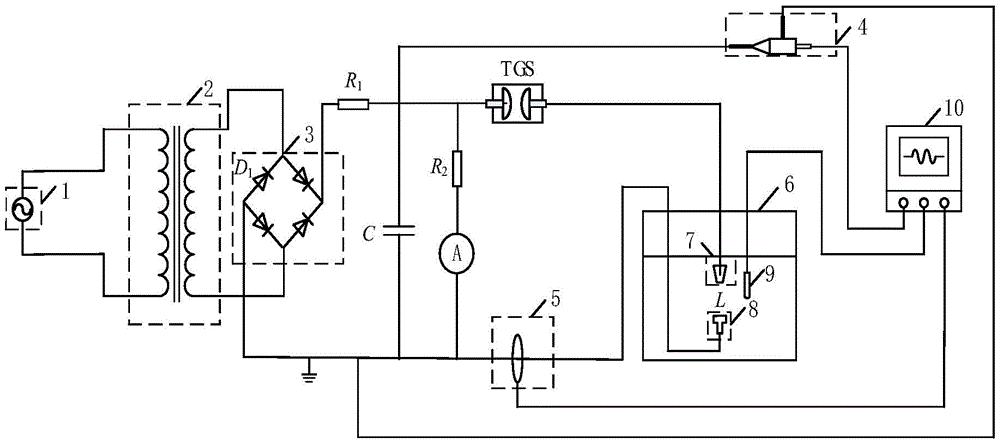

本实用新型公开了一种液体放电特性的检测装置,包括:电源、升压变压器、全波整流器、储能电容、空气开关、实验箱体、实验上电极、实验下电极、上表板、电压测量装置、电流测量装置、水听器及示波器;电源通过升压变压器与全波整流器连接,全波整流器通过空气开关与实验上电极连接,全波整流器还通过电流测量装置与实验下电极连接,储能电容的两端分别与全波整流器的输出端连接;电压测量装置第一端与全波整流器的第一输出端连接,其第二端与示波器连接,其第三端全波整流器的第二输出端连接,示波器还与水听器及电流测量装置连接,上表板设置于实验箱体上,水听器通过上表板设置于实验上电极的一侧。解决液体放电的检测操作复杂的问题。
[实用新型]精品 G01R27/20
本实用新型公开了一种冲击接地阻抗测试装置,包括:接地网、引雷装置及引流杆;所述引流杆的一端与所述接地网连接,另一端与所述引雷装置连接;所述测试装置还包括电流测量装置、法拉第笼、零电位接地柱及分压器;所述引流杆贯穿所述法拉第笼,所述电流测量装置设置在所述引流杆上,所述分压器均与所述接地网、所述零电位接地柱连接,能够测试接地装置在多次雷击时的冲击接地阻抗,且通过采用法拉第笼,能有效降低雷电流引起的强电磁场的干扰,从而能有效提高测试结果的准确性,并能有效提高测试装置的抗干扰性。
[实用新型]精品 G01R31/12
本实用新型公开了一种大电流电弧冲击波检测系统,其包括电弧产生模块、试验对象模块、触发模块与检测模块;所述电弧产生模块包括储能电容器、充电装置、阻尼电感与负载;所述试验对象模块包括开放设置的两个平板电极,用于生成对应的冲击波信号;所述触发模块,用于对所述电弧产生模块与所述检测模块进行同步控制;所述检测模块包括用于对所述冲击波信号进行检测的电流测量单元、电压测量单元、超压测量单元与高速摄像机。本实用新型实施例提供的大电流电弧冲击波检测系统,能够有效且准确地对冲击波信号的电压、电流、压力与图像参数进行全面检测,有助于对电弧膨胀所产生的冲击波信号进行全面的定量分析。
[实用新型]精品 G01R1/04
本实用新型公开了一种普遍通用性与适配性的新型端钮式多功能测试线接头,包括母接头和公接头,所述母接头包括接头体和可调节夹头,所述接头体为中空结构,所述可调节夹头安装于所述接头体的中空结构内;所述公接头包括螺纹锥套、连接件和公接头轴,所述螺纹锥套与所述连接件之间通过公接头轴连接,所述连接件与所述可调节夹头之间设有导电铜线,且所述导电铜线电连接所述连接件与所述可调节夹头;所述母接头与所述公接头外部包覆有绝缘壳体。本实用新型具有普遍适配性,有效的解决目前使用测试线线头与现场实际使用情况不匹配导致的电流开路、接触不良、裸露带电等问题,提升测试设备仪器接线作业过程中的可靠性与安全性。
[实用新型]精品 G01D5/353

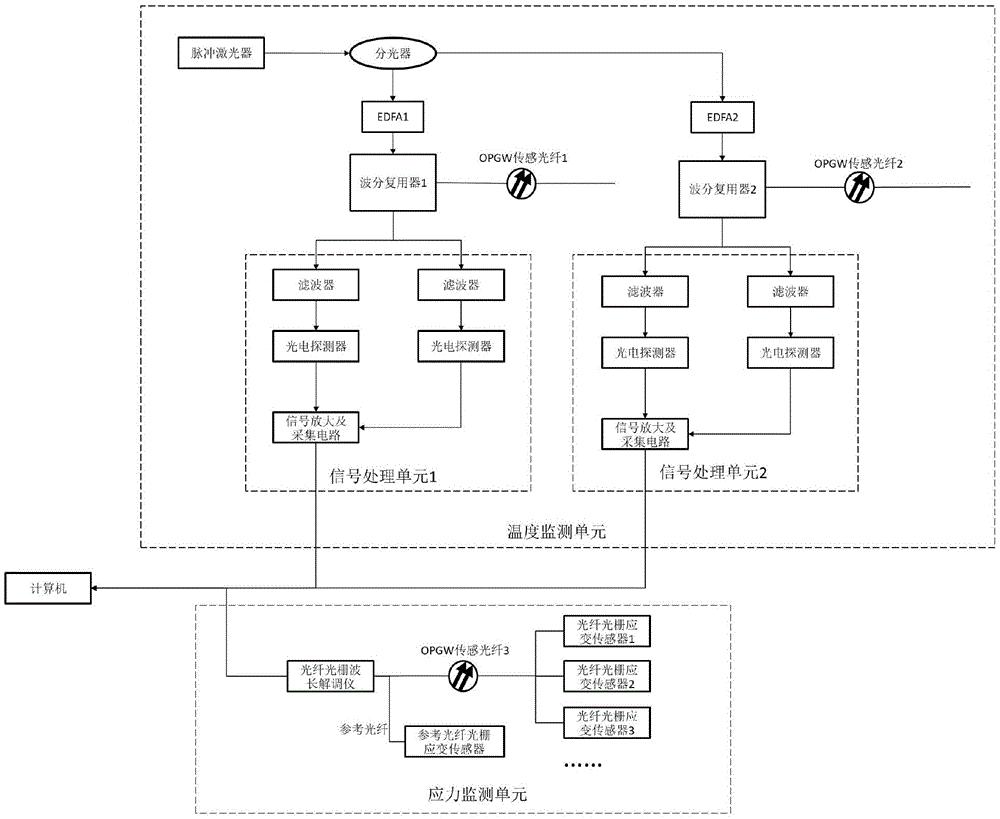

本实用新型涉及光纤监测技术领域,具体公开了一种可实现长距离输电线路融冰监测的光纤监测系统,包括计算机以及分别与计算机连接的温度监测单元和应力监测单元,温度监测单元包括脉冲激光器、分光器、第一掺铒光纤放大器、第二掺铒光纤放大器、第一波分复用器、第二波分复用器、第一OPGW传感光纤、第二OPGW传感光纤以及信号处理单元,信号处理单元包括滤波器、光电探测器和信号放大及采集电路,应力监测单元包括光纤光栅波长解调仪、第三OPGW传感光纤、多个光纤光栅应变传感器、参考光纤以及参考光纤光栅应变传感器;可实现长距离的输电线路融冰温度监测,解决现有光纤监测系统中温度测量受应力影响以及关键参数温度测量不准确的问题。

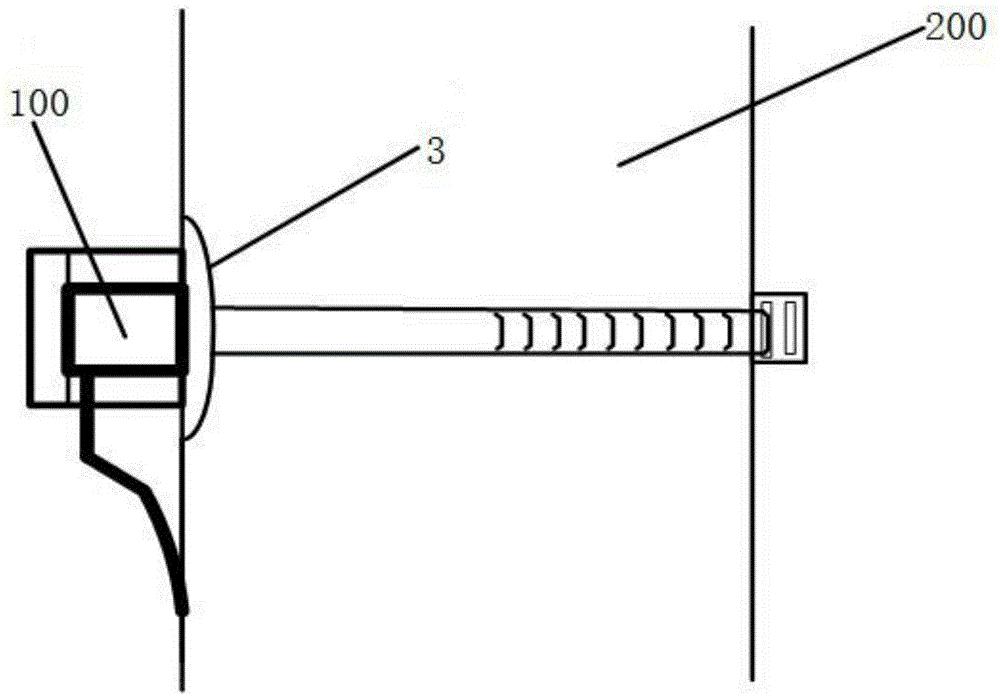

[实用新型]精品 G01P1/00
本实用新型公开了一种用于圆柱形支架上安装的加速度传感器固定装置,包括活动腔体,设置有开口,在所述活动腔体的底端朝外延伸形成两卡接部,两卡接部相对而设;在所述活动腔体的内壁上间隔分布有圆环凸起;压紧片,其与活动腔体内的圆环凸起相匹配安装;固定盘带,包括固定盘,在固定盘相对的两侧连接安装有连接带;所述固定盘为一向上凸起的空腔,所述空腔的内壁设置有两开口槽,两开口槽相对而设,所述空腔内壁的底端为环形凹槽,所述开口槽和环形凹槽的槽口形状均和所述卡接部相适配;调节锁扣,其用于锁紧连接带以及调节连接带的锁紧位置。本装置可以适用于不同直径大小的圆柱,而且可实现长期稳固安装。
[实用新型]精品 G01N27/62
本实用新型公开了一种直流穿墙套管故障模拟试验平台,包括套管一、中部对接结构和套管二,三者依次连接形成一个完整的气室,并在气室内充满SF6气体;套管一的导电杆与套管二的导电杆在中部对接结构的内部对接构成电极,电极之间通过至少二个用于模拟载流过热故障的表带触指连接;还包括一个包裹电极的均压球,均压球表面的布置有用于模拟毛刺放电故障的针形电极。本实用新型可用于模拟均压球表面毛刺放电故障、电位悬浮故障、电容电容芯体表面爬电故障、触指载流过热故障等。

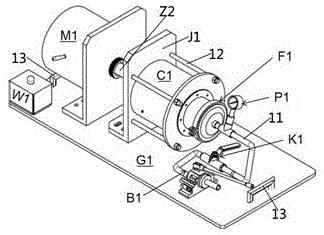

[实用新型]精品 G01M3/04
本实用新型公开了一种单端面非平衡型机械密封检漏装置,旨在提供一种操作方便的单端面非平衡型机械密封检漏装置。它包括基座,驱动电机,轴套,透明的圆柱筒,手动试压泵,以及控制箱;所述驱动电机安装于基座上,所述圆柱筒通过安装座安装于基座上、且圆柱筒的轴线与驱动电机输出轴的轴线处于同一直线上;所述驱动电机的输出轴设置传动轴,所述传动轴伸入圆柱筒内,且传动轴端部旋拧有调节螺栓;所述轴套设置于传动轴上;所述圆柱筒远离驱动电机一端设置可拆卸的端盖,所述端盖通过管道连接手动试压泵;所述管道上设置有止回阀,所述管道上或圆柱筒上设置有压力表,所述端盖上或圆柱筒上设置有排水阀。本实用新型适用于多种机械密封的检测使用。
[实用新型]精品 G01R19/00

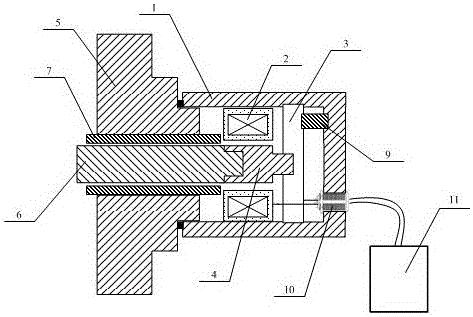

本实用新型提供了一种套管末屏电流及电压监测装置,该装置包括:屏蔽罩、电流传感器、电压检测装置和延长导杆;屏蔽罩为内部中空结构且一端开口另一端封闭,屏蔽罩的开口端与末屏端子底座可拆卸连接;电流传感器、电压检测装置和延长导杆均设置于屏蔽罩内,延长导杆的第一端与末屏接地导杆相连接,延长导杆穿设于电流传感器,延长导杆的第二端与电压检测装置的输入端相连接;电压检测装置的接地端与屏蔽罩相连接;电流传感器的引出线与电压检测装置的引出线均穿设于屏蔽罩且与数据采集装置相连接。本实用新型采集套管末屏电流和套管电压,保证套管末屏直接可靠接地,避免末屏接地断开和传统套管末屏接地引线带来的接地阻抗大的问题,保证密封性。
