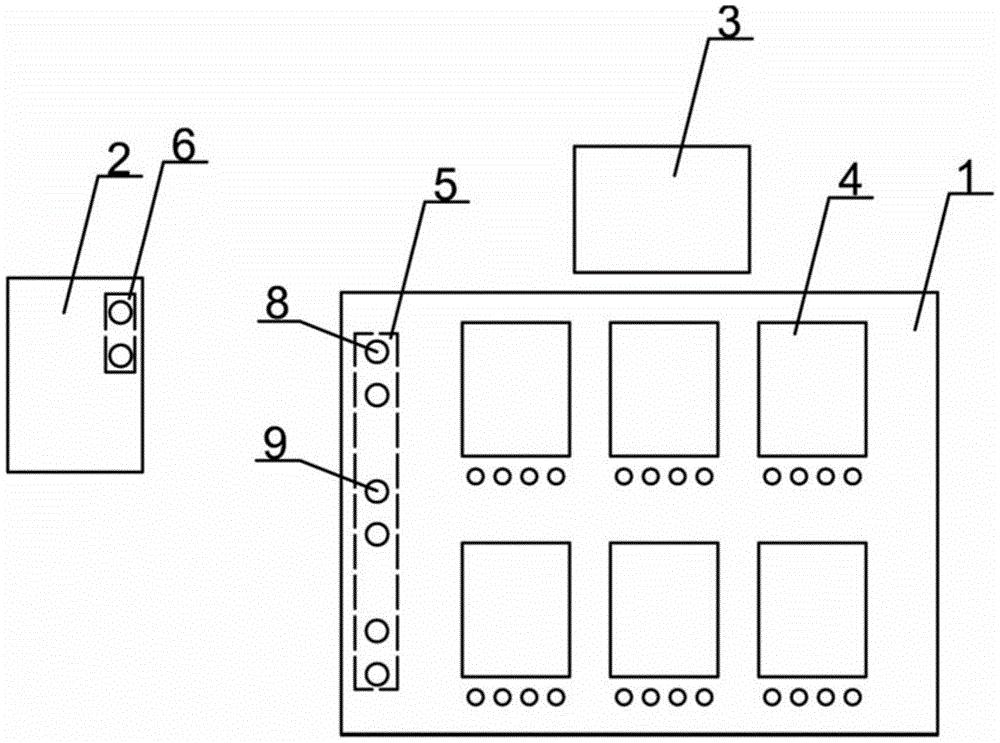

[实用新型]精品 G01R15/12
本实用新型涉及数据采集技术领域，特指一种手持式数字多用表数据采集系统，包括有接线底座、标准源和摄像头；所述接线底座可放置多台手持式数字多用表，且所述接线底座上设置有输入端子组；所述标准源包括有与所述输入端子组相对应连接的输出端；所述摄像头用于采集所述手持式数字多用表的示值图像。本实用新型通过摄像头对手持式数字多用表的示值图像进行采集，不仅节省大量人力，而且数据采集准确性高，稳定性好。
[实用新型]精品 G01R19/00
本实用新型涉及一种适用于高空电容器测试的免攀爬辅助电流测试装置，其特征是：包括由绝缘材料制成的伸长杆，伸长杆的顶端设置有电流钳，电流钳的活动柄设置有连接至伸长杆底端的电线，伸长杆的顶端设置有控制电流钳开合的开合装置，伸长杆的底端设置有控制开合装置工作的控制装置。通过采用上述技术方案，提高工作效率，降低高空作业的风险。

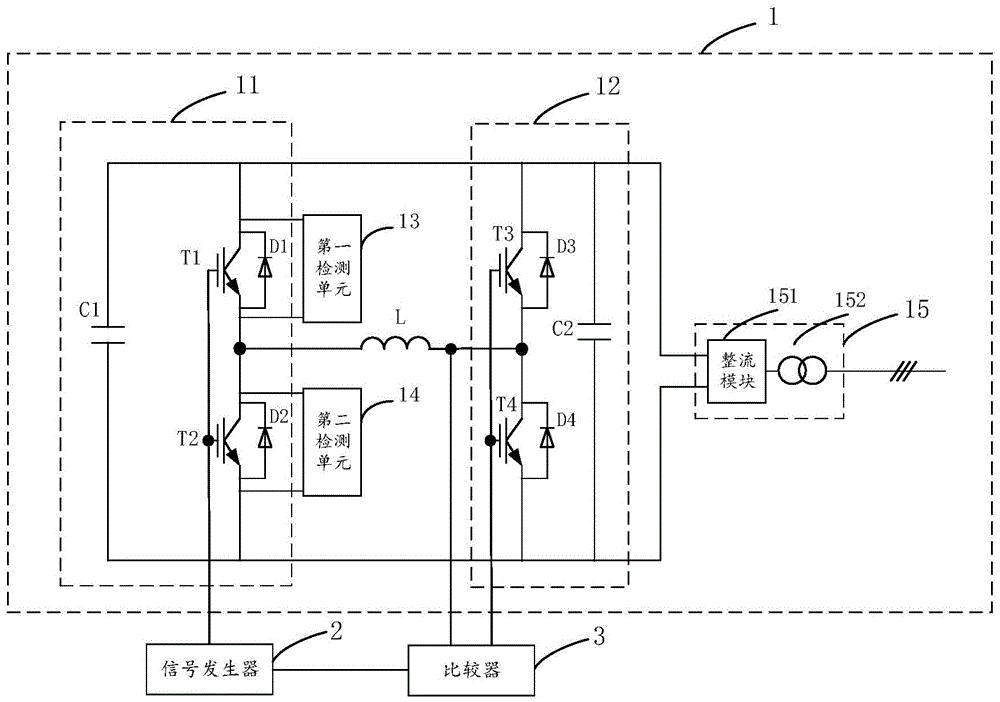

[实用新型]精品 G01R31/00
本实用新型公开了一种模块化多电平换流器子模块的功率循环加速试验设备，功率循环加速试验设备包括功率循环加速试验电路；功率循环加速试验电路具有信号输入端以及信号触发端；功率循环加速试验电路还包括被试单元、陪试单元、电抗器、第一检测单元和第二检测单元；被试单元并联电连接在陪试单元的两端；电抗器的第一端与被试单元的第一端连接，电抗器的第二端与陪试单元的第一端连接；第一检测单元、第二检测单元均与被试单元电连接；被试单元的第二端与信号输入端连接，陪试单元的第二端与信号触发端连接，能够实现对模块化多电平换流器子模块的全面检测，为子模块老化特性研究提供有效的试验工具。

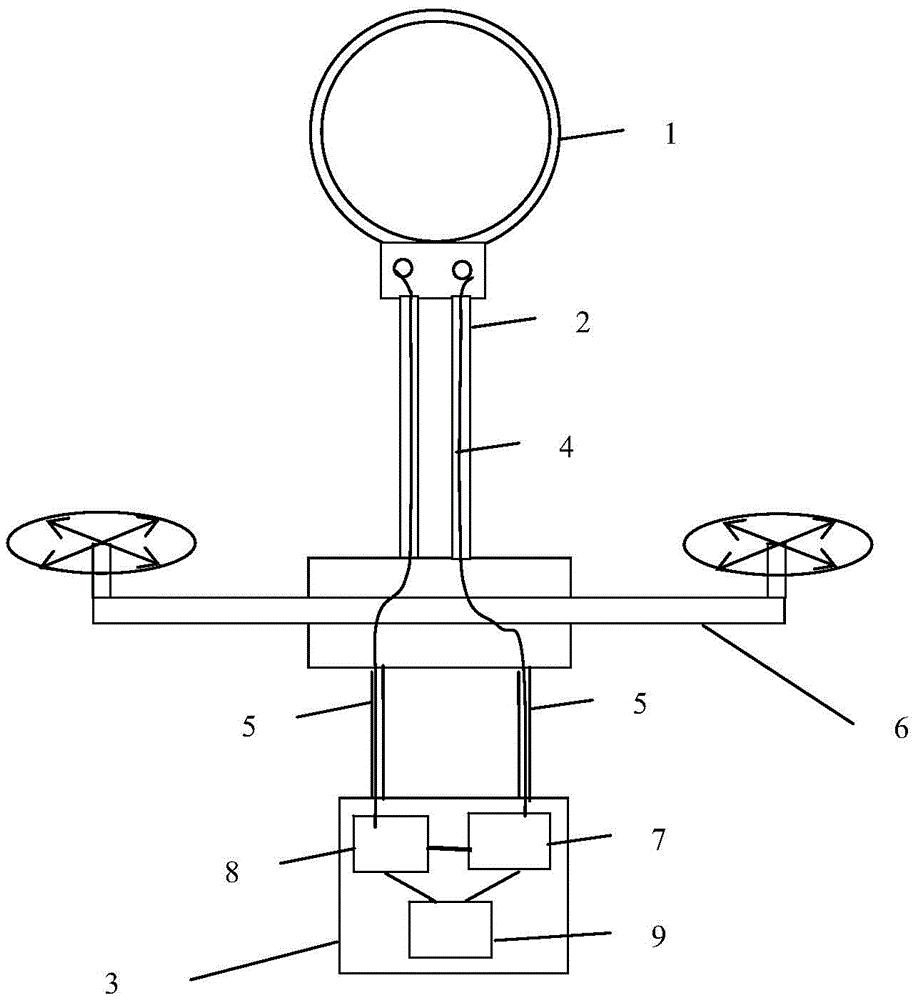

[实用新型]精品 G01R29/08
本实用新型公开了一种无人机和高频电磁谱测试系统，所述无人机包括环形天线、机体、中央控制器、第一连接支架和第二连接支架，其中，所述环形天线垂直竖立在所述机体正上方，所述中央控制器设置在所述机体的底部，所述第一连接支架的上端与所述环形天线可拆卸连接，所述第一连接支架的下端与所述机体固定连接，所述第二连接支架的上端与所述机体固定连接，所述第二连接支架的下端与所述中央控制器可拆卸连接，所述环形天线与所述中央控制器通过导线建立连接。本实用新型通过无人机上搭载的天线测量输电线路的高频电磁谱，为输电线路导线缺陷故障提供一种有效检测手段。

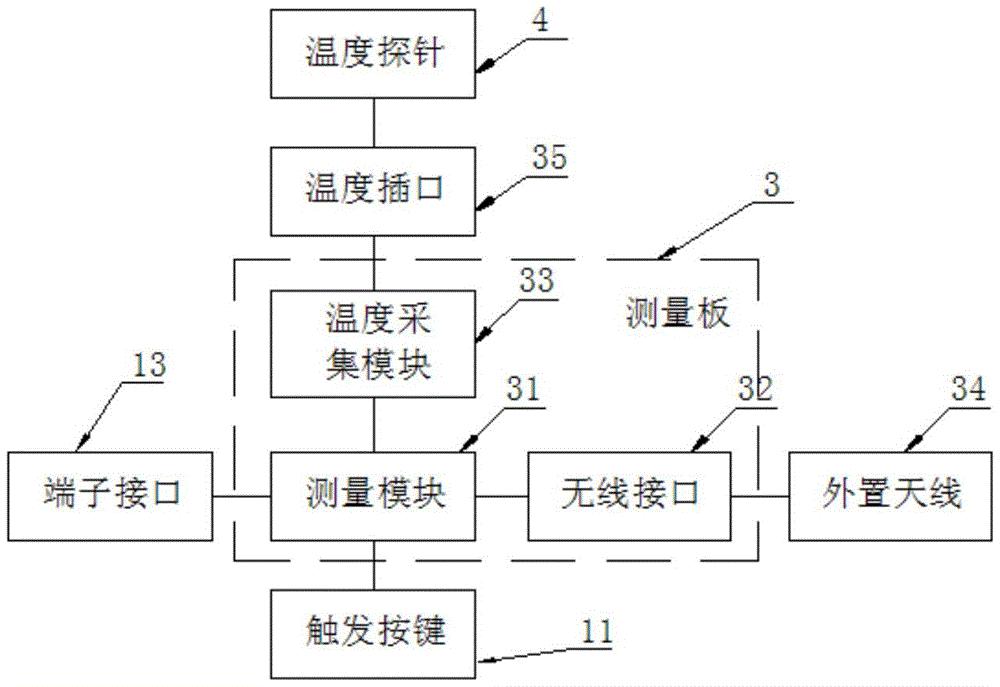

[实用新型]精品 G01R27/20
本实用新型适用于接地电阻测量技术领域，提供一种高可靠杆塔接地电阻测量装置，包括接地电阻测试仪、两个接地极以及若干导线，所述接地电阻测试仪内置有测量板，所述接地电阻测试仪的正面面板上有触发按键、液晶屏和四个端子接口，所述装置还包括温度探针，所述接地极上至少有一处开孔，与接地极连接的导线穿入所述开孔，然后通过T型螺栓拧入开孔锁紧。本实用新型将测量得到的接地电阻数据以及土壤温度数据以无线方式发送出去，后台可以及时获取到数据并进行分析和修正，可以快速判断接地是否可靠，增加了测量可靠性；同时导线与接地极连接方式采用T型螺栓锁紧方式，保证了导线连接可靠性。

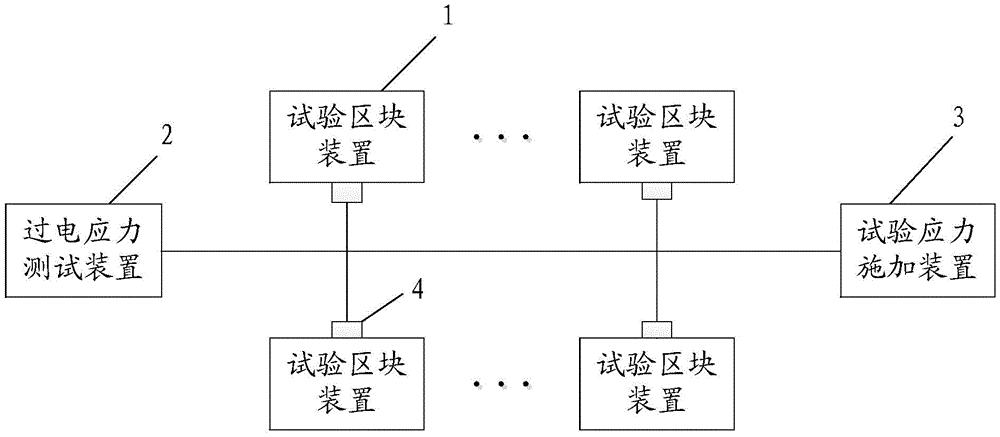

[实用新型]精品 G01R35/04
本申请公开了一种电能计量设备多应力试验装置，包括：多个不同种类独立设置的试验区块装置、过电应力测试装置和试验应力施加装置；试验区块装置，用于承载电能计量设备中的待测装置进行应力测试；过电应力测试装置，用于为试验区块装置中的待测装置提供过电压状态模拟；试验应力施加装置，用于为各试验区块装置中的待测装置提供试验应力状态模拟；本申请试验装置中增设过电应力测试装置，能够对待测设备进行过电应力测试，确保测试更加全面，得到更为准确的可靠性测试结果，还包括多个试验区块装置，对电能计量设备中每个待测装置分别进行测试，能够得到每个待测装置的测试参数，还可以同时进行测试，提高了测试效率。

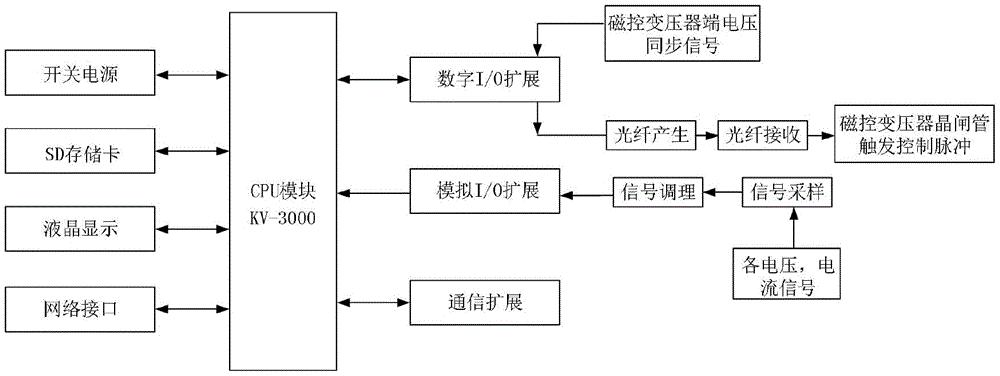

[实用新型]精品 G01R31/12
本实用新型公开了一种磁控式高压谐振试验直流励磁控制系统，进一步地，包括信号采样模块、信号调理模块、模拟I/O扩展模块、数字I/O扩展模块、CPU模块、光纤产生模块、光纤接收模块；信号采样模块输出端与信号调理模块的输入端相连，信号调理模块输出端与模拟I/O扩展模块的输入端相连，模拟I/O扩展模块和数字I/O扩展模块的均与CPU模块相连，光纤产生模块与数字I/O扩展模块的输出端连接，光纤接收模块的输入端与光纤产生模块的输出端连接。本申请结构简单、成本低，在整个升压过程中都具有自动精准跟踪调谐能力，可以平滑无级的改变磁控变压器励磁电抗，保证升压过程中磁控变压器的励磁电抗与试品电容始终保持并联谐振状态。
[实用新型]精品 G01R27/02
本申请涉及一种直流充电桩绝缘监测电路，包括初始正母线电压测量模块、初始负母线电压测量模块、标准正母线电压测量模块、标准负母线电压测量模块、微控制模块及断电开关，所述微控制模块用于分别向所述初始正母线电压测量模块、所述初始负母线电压测量模块、所述标准正母线电压测量模块和所述标准负母线电压测量模块发出正初始电压信号、负初始电压信号、正标准电压信号及负标准电压信号，以基于接收的正初始电压信号、负初始电压信号、正标准电压信号及负标准电压信号计算正/负母线分别对地的正/负绝缘电阻值，在判断所述正/负绝缘电阻值分别超过相应的阈值时控制断电开关断开直流充电桩与交流母线的连接，以提高直流充电桩的安全性。
[实用新型]精品 G01R31/12
本实用新型涉及电力设备试验技术领域，公开了一种变压器绕组电压分布的测量系统，包括电压发生器、电容分压器、变压器、电阻分压器和示波器；其中，电压发生器与变压器的进线端连接，变压器的出线端与电阻分压器的输入端连接，电容分压器的输入端与变压器的进线端连接，电容分压器的输出端与示波器的第一输入端连接，示波器的第二输入端与电阻分压器的输出端连接，电压发生器、电容分压器、变压器和电阻分压器均接地。本实用新型通过在变压器上施加冲击电压，测量变压器不同饼绕组的电位，可以研究试验电压作用下变压器绕组电压的分布特点，解决了目前变压器绕组电压分布仅能提供计算值而难以真实测量的技术难题。

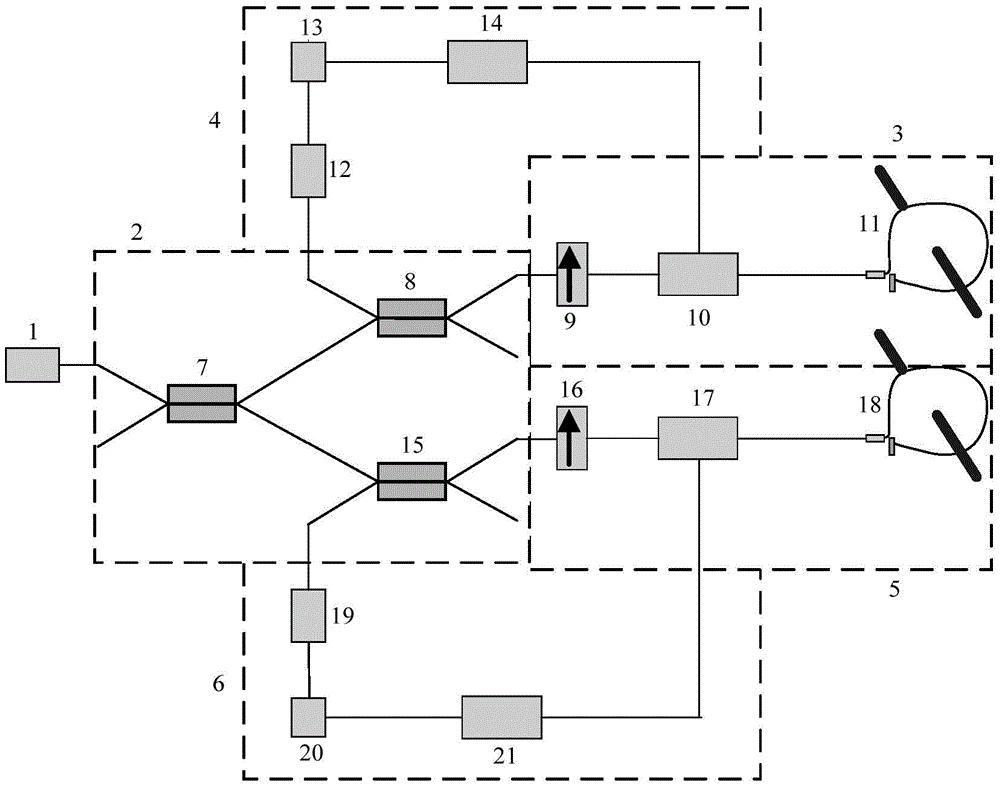

[实用新型]精品 G01R19/25
本实用新型公开一种基于耦合器网络的光学电流互感器，用于实现多个光纤电流互感器的集成，降低互感器成本。本实用新型由一个光源、一个耦合器网络及多个保偏光路系统、多个信号采集及处理单元组成，其中耦合器网络由多台光纤耦合器级联及并联组成；保偏光路系统由起偏器、调制器、带反射镜的光纤传感环等主要器件顺序连接而成；信号采集及处理单元主要由光探测器、AD采样和信号处理电路组成。通过光纤耦合器网络，可以实现多个电流测点及传感环的集成，各测点共用光源，降低互感器成本，并可有效抑制光源功率对互感器系统的影响，为零序电流测量、差动电流测量及其它类型多个测点合电流的测量提供了一种可靠的解决方案。
[实用新型]精品 G01M13/00
本实用新型公开了一种改进式耐张复合绝缘子综合试验装置，涉及耐张复合绝缘子试验设备，其包括第一安装座、第二安装座和绝缘子测试串，绝缘子测试串包括旋转接头、第一U形挂环、锁扣、第二U形挂环、绝缘子联板、多组耐张绝缘子串，绝缘子测试串的一端通过旋转接头连接在第一安装座上，另一端通过耐张绝缘子串连接在第二安装座上，耐张绝缘子串包括依次相连的第三U形挂环、球头挂环、耐张复合绝缘子、碗头挂板、导线联板、第四U形挂环、调整板、第五U形挂环、耐张线夹、分裂导线，多组耐张绝缘子串一端通过第三U形挂环连接在绝缘子联板上，另一端通过分裂导线贯穿第二安装座与拉力机相连。本实用新型用于模拟以及测试多联串安装的复合绝缘子的机械性能。

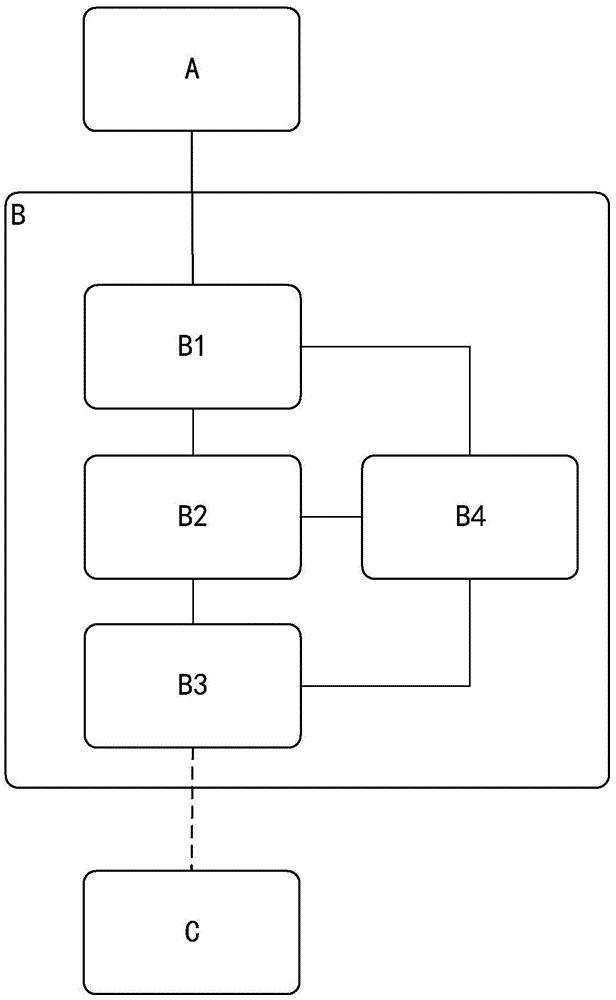

[实用新型]精品 G01R35/04
本申请提供了一种外置式智能电能表通信装置及电能表检验系统，其中装置包括：处理器电路、第一通信电路和后台终端接口电路；所述处理器电路的第一通信端与所述第一通信电路的第一通信端通信连接，所述第一通信电路用于与智能电能表通信连接；所述后台终端接口电路的第一通信端与所述处理器电路的第二通信端通信连接，用于与后台终端通信连接。通过本申请提供的外置式智能电能表通信装置，将后台终端与智能电能表进行通信的模块作为独立的外接设备，使用时，根据智能电能表的通信方式，选择具有相同的通信方式的通信装置，通过后台终端接口电路与后台终端连接，实现了后台终端通信方式的自由更换，解决了现有检验设备体积较大的技术问题。
