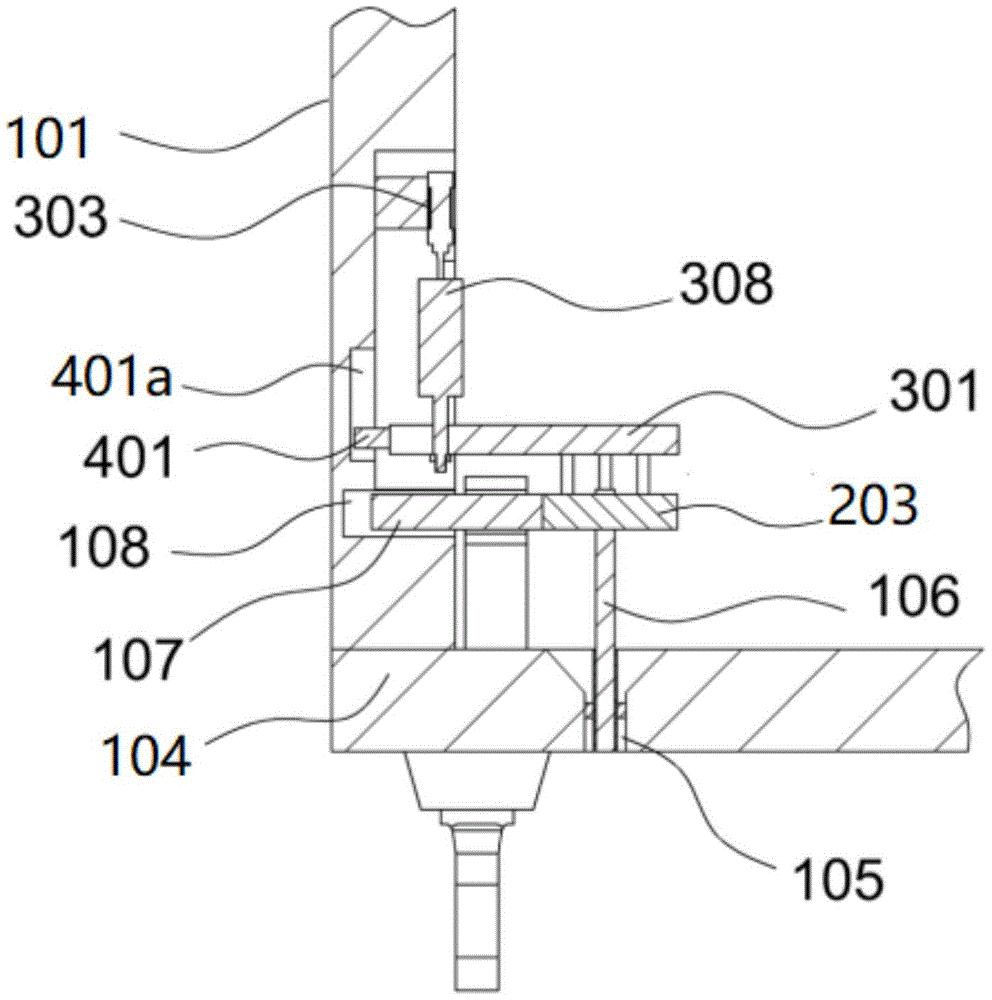

[实用新型]精品 G01R31/08
本申请涉及测试设备技术领域,特别涉及一种测试柜,包括测试柜本体、柜门、锁条和安全保护组件;柜门上设有锁孔,锁孔包括相互连接的第一孔段和第二孔段,第二孔段位于柜门靠近安全保护组件的一侧,第二孔段的孔径沿远离第一孔段的方向逐渐增大;锁条通过锁孔转动安装在柜门上;锁条连接设有连接件和卡接件,测试柜本体上安装有与卡接件相对应的卡接槽;安全保护组件安装在测试柜本体上,安全保护组件包括驱动机构和卡止板,驱动机构和卡止板可拆卸连接;连接件上设有插孔,卡止板上设有与插孔相匹配的插条。本申请既保证了对柜门的锁紧效果,又保证锁紧组件能够快速进行拆装维修,有效地解决了现有技术中存在锁紧组件拆卸更换不方便的技术问题。

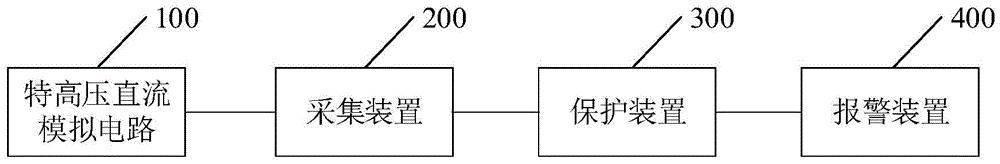

[实用新型]精品 G01R31/00
本实用新型公开了一种特高压直流电路电压保护性能的测试装置,包括设有用于模拟高端阀组和低端阀组的多个直流电源以及用于控制各直流电源接入特高压直流模拟电路与否的开关的特高压直流模拟电路,可以模拟不同的运行工况以及模拟各种工况下直流过电压、直流低电压等故障场景,设于特高压直流模拟电路的采集装置,与采集装置连接的保护装置以及与保护装置连接的报警装置,保护装置用于根据采集装置采集的电路参数执行保护出口动作并控制报警装置进行报警,以此模拟现实中的直流电压保护机制,观察保护装置的动作或报警装置的信号即可确定直流电压保护机制是否正常运作。相比于现有技术减小了对周边线路的影响,方便了直流电压保护性能测试。

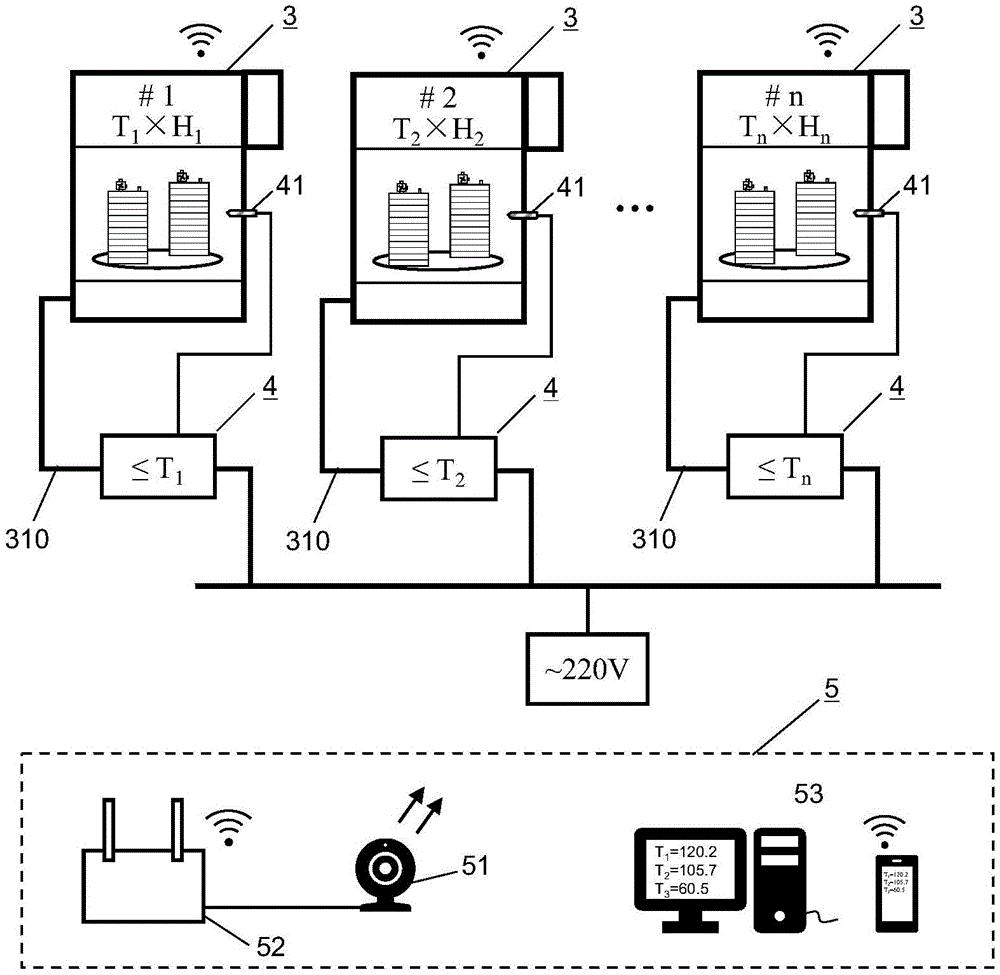

[实用新型]精品 G01N17/00
本实用新型公开了一种O形密封圈多因子老化试验平台,所述老化试验平台包括包括老化罐、与老化罐配套使用的智能老化箱和超温保护器;老化罐包括至少1个法兰组、底座和顶盖,法兰组内设置有安装O形密封圈的密封槽,智能老化箱包括箱体、电源开关、升温系统、盐雾系统、鼓风系统和控制系统;超温保护器包括与之相连的测温探头,超温保护器位于智能老化箱与外接电源之间。本试验平台结构简单、运行安全,可在热、挤压、被密封气体、湿、盐、表面涂覆物等多因子条件下,同时对多个O形密封圈进行老化,老化后可以在不分离O形密封圈和法兰的情况下测量O形密封圈的泄漏率,对O形密封圈的寿命预测具有重要意义。

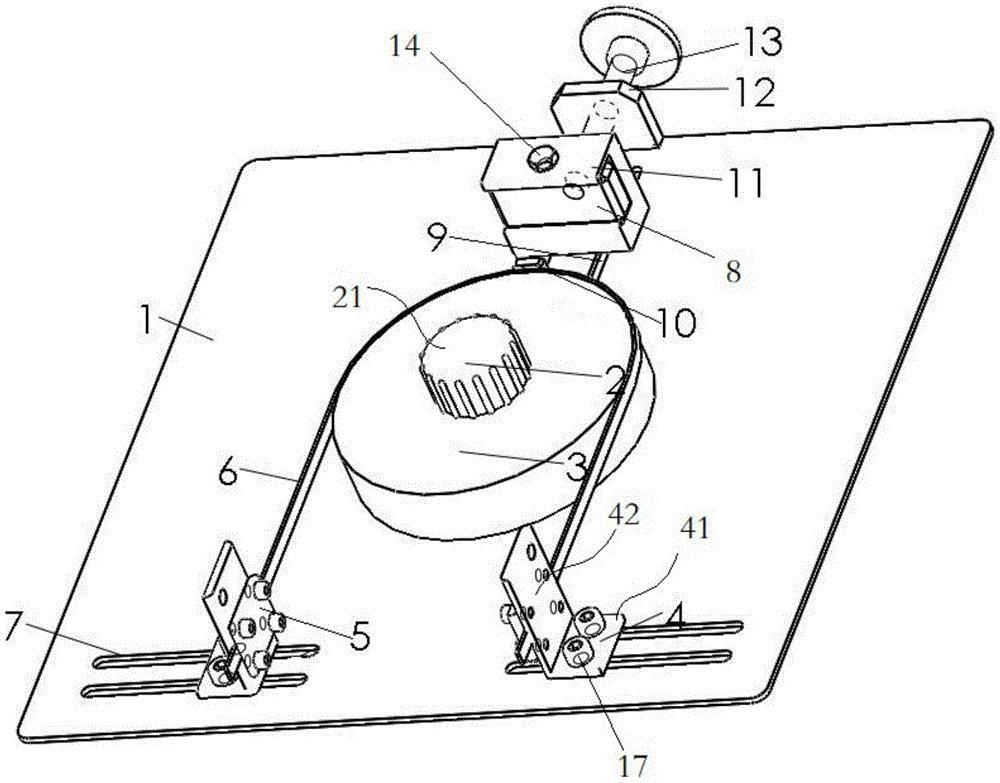

[实用新型]精品 G01N3/20
本申请公开了一种超导带材测试用装置,包括:固定台、分别用于固定超导带材两端的固定器、弯曲器以及调磁组件;两固定器均安装于固定台上;弯曲器固定于固定台上,且设有供超导带材绕过,用于弯曲超导带材的弯曲面;调磁组件包括磁性单元以及调节机构;调节机构安装于固定台,且用于带动磁性单元运动;磁性单元安装于调节机构上,且正对于弯曲面设置,磁性单元与弯曲面之间形成供超导带材穿过的磁场区域。整体操作方便,有助于提高测试效率。

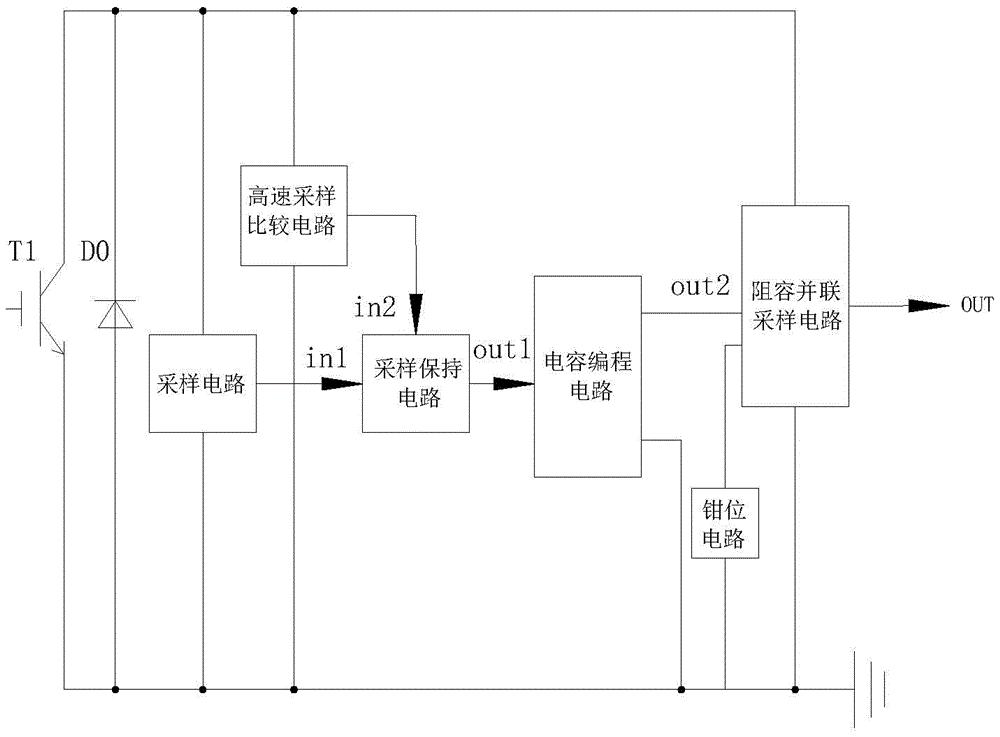

[实用新型]精品 G01R19/10
本实用新型提供一种基于并联电容器的高速管压降检测电路,包括采样电路、高速采样比较电路、采样保持电路、电容编程电路和阻容并联采样电路和钳位电路。首先在传统的示波器阻容并联采集电路的基础上增加钳位电路对采集的信号幅值进行钳位,去掉过高的电压采样信号,减小测量范围,保证检测的准确性;然后通过采样保持电路和电容编程电路根据被测IGBT的导通/关断的不同状态对增加钳位电路后的阻容并联分压电路进行阻抗匹配,保证增加钳位电路后的输出端口波形既能快速响应,又不发生明显畸变;能够准确检测IGBT在导通状态下的集电极和发射极的电压差。

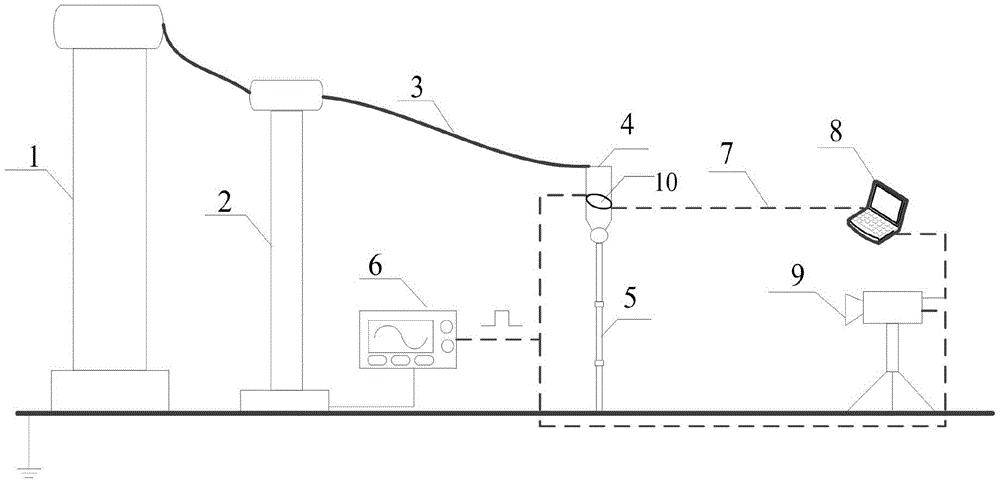

[实用新型]精品 G01R31/12
本实用新型公开了一种绝缘件冲击放电测试系统,包括冲击电压发生器、用于对所述冲击电压发生器的电压进行分压的分压器、用于检测所述分压器的分压波形的示波器、电极、顶端设有所述电极且底端用于接地的绝缘件及用于对所述绝缘件的冲击放电现象进行拍摄的摄像机;所述冲击电压发生器通过导线与所述分压器连接,所述冲击电压发生器还通过导线与所述电极连接;所述示波器与所述分压器连接;所述摄像机对准所述绝缘件。本实用新型能够对绝缘件的高压绝缘性能进行有效测试。
[实用新型]精品 G01R31/00
本实用新型公开了一种换流变压器故障模拟平台,涉及变压器技术领域,其包括变压器箱体,变压器箱体内有铁芯,铁芯上套有相互并联的网侧线圈、阀侧线圈和调压线圈,网侧线圈的上端和调压线圈的下端通过引线分别与第一网侧套管和第二网侧套管的尾端连接;阀侧线圈的上下端通过阀侧引线分别与第一阀侧套管和第二阀侧套管的尾端连接。能够最大程度的模拟换流变压器实际故障情况,设备结构简单但功能齐全,易于操作,同时也可以为检修人员技能培训提供平台。
[实用新型]精品 G01R35/00

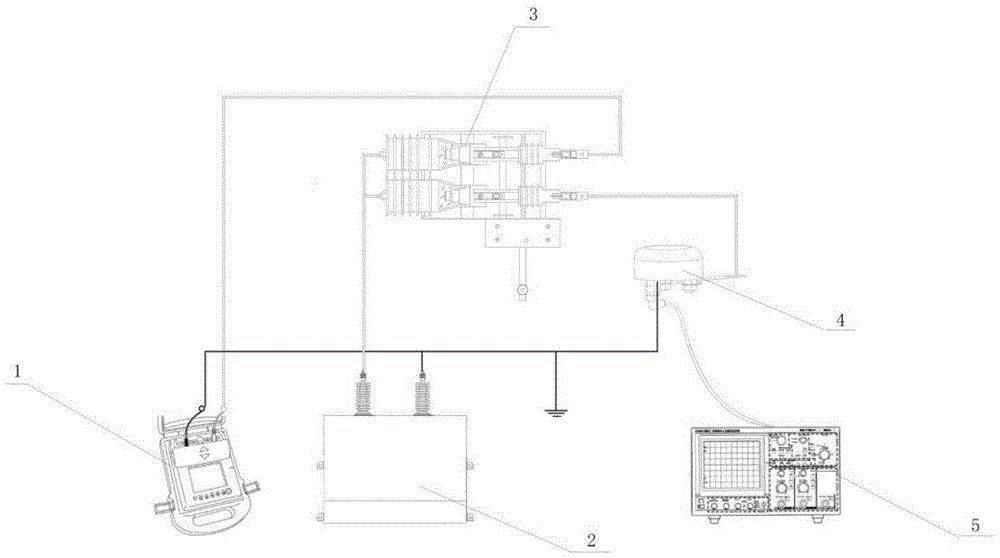

本实用新型公开了后台监视型直流平波电抗器避雷器计数器校验系统装置,包括:高压电容器、兆欧表、双断口开关和放电信号采集装置,主要针对换流站内后台监视型直流平波电抗器避雷器计数器的校验,该计数器放电后会产生一个电信号,该信号可通过事先接在计数器尾端的放电信号测量系统进行接收和录波,从而确定该计数器的动作情况。该实用新型解决了换流站内后台监测型平波电抗器避雷器计数器校验困难,校验信号丢失难以完成对后台监视型直流平波电抗器避雷器计数器校验的难题。
[实用新型]精品 G01R27/08

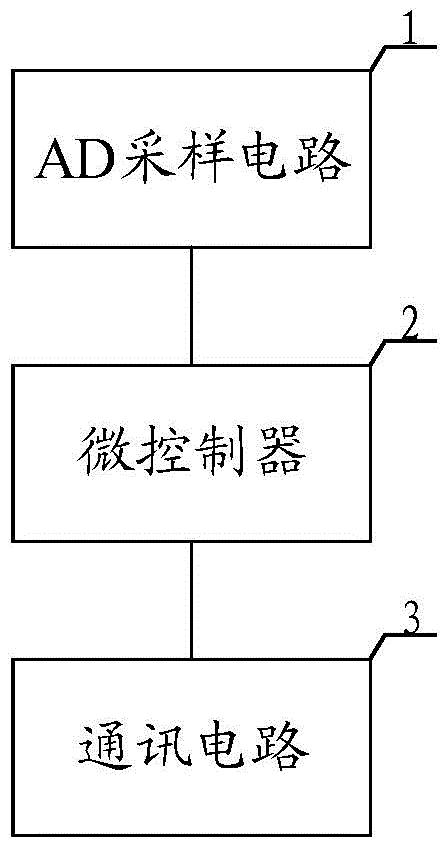

本申请公开了一种电能表负荷开关触点阻抗检测装置,应用于电能表,包括依次相连的AD采样电路、微控制器和通讯电路;AD采样电路,用于采集负荷开关的锰铜电阻的锰铜电压信号和负荷开关触点的触点电压信号,并发送至微控制器;微控制器,用于利用锰铜电压信号和触点电压信号,发送报警信号至通讯电路;通讯电路,用于接收并发送报警信号至上位机;本申请利用AD采样电路采集负荷开关触点相应的数据参数,再由微控制器利用相应的数据参数计算出负荷开关触点的阻抗,最后通过负荷开关触点的阻抗判断是否生成报警信号,若有,则通过通讯电路发送报警信号至上位机,以使维护人员维护,确保负荷开关触点再出现故障前能够及时得到维护,确保电能表的安全。

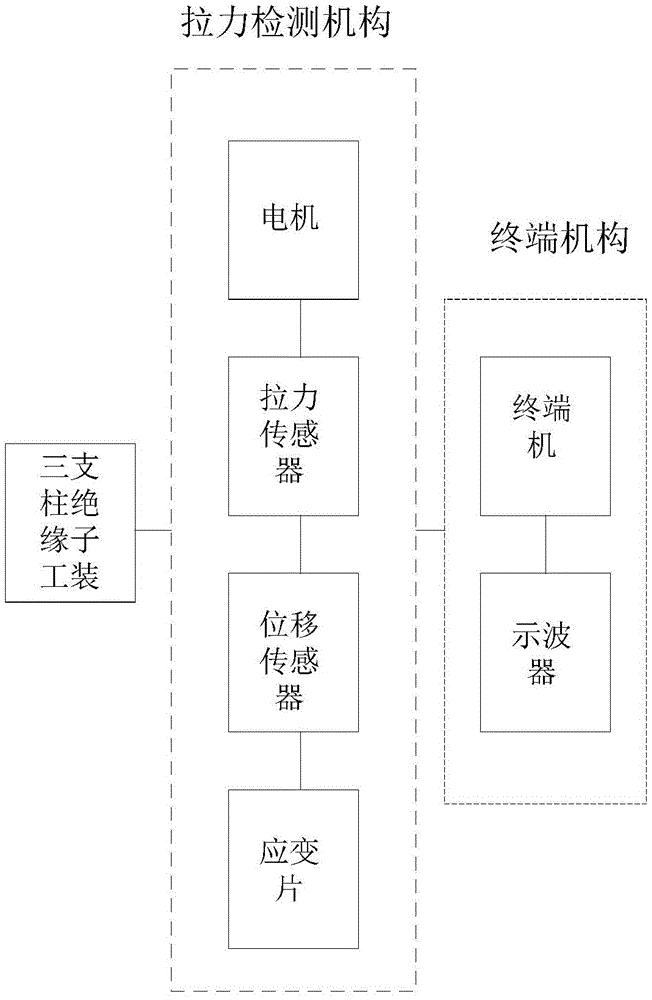

[实用新型]精品 G01N19/04
本实用新型公开了一种GIL设备三支柱绝缘子柱腿嵌件粘接强度测试系统,其包括依次连接的三支柱绝缘子工装、拉力检测机构、终端机构与保护电路;所述三支柱绝缘子工装用于固定被测三支柱绝缘子;所述拉力检测机构包括电机、拉力传感器、位移传感器与应变片;所述终端机构包括终端机与示波器。本实用新型实施例提供的GIL设备三支柱绝缘子柱腿嵌件粘接强度测试系统框架合理简单,清晰直观,能够准确地测定三支柱绝缘子柱腿嵌件在实际GIL应用中的粘接强度性能,同时使用方便,极大的方便了技术人员对性能信息的收集与获取。
[实用新型]精品 G01P21/02
本实用新型涉及液体容器安全保护继电器检验装置的领域,具体而言,涉及一种便携式流速继电器校验装置。便携式流速继电器校验装置包括主机、加压泵、主容器和回流容器。主容器和回流容器均配合安装法兰设置有连接法兰,以使流速继电器连接于主容器和回流容器之间。流通孔连通主容器和回流容器。回流容器与流速继电器之间设置有流速阀。加压泵的出口端连通主容器。主容器设置有压力传感器。主机包括控制器。压力传感器和流速继电器的触发信号输出端均电连接于控制器。加压泵向住容器上部空间加压形成使得主容器内的校验介质以一定流速经待校验流速继电器流向回流容器,压力传感器检测流速继电器触发时的压力,进而校验流速继电器是否准确。
[实用新型]精品 G01R31/56

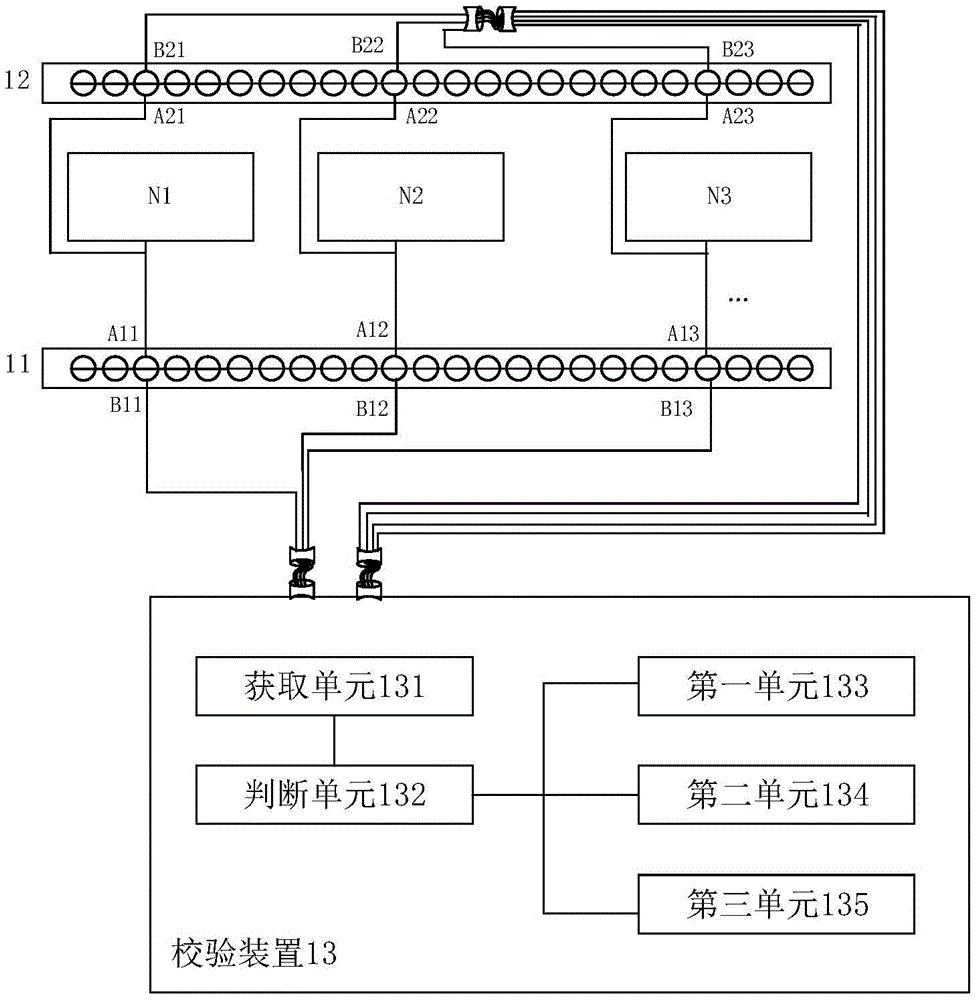

本申请公开了一种端子连接关系校验设备和一种配电终端测试设备,包括多个被测终端端子,多个三端口接线装置,第一端子排,第二端子排,校验装置,其中每个被测终端端子通过一个三端口接线装置连接第一端子排和第二端子排中序号相同的A端,校验装置在第一端子排和第二端子排中序号相同的B端之间施加根据实际连接对应的被测终端端子确定的电气环境,并获取电气环境下的电流信号,得到判断所有电流信号是否与预设电流信号相同的触发信号,根据触发信号输出多个被测终端端子与第一端子排是否按预设连接关系连接的校验结果。本申请通过施加电气环境判断被测终端端子与第一端子排的连接关系是否为预设连接关系,判断动作快速高效,提高了接线正确率。
